本技術涉及撬毛機，具體地，涉及一種井下手動安全撬毛機。

背景技術：

1、在礦石開采中，為了保證開采的安全性，在開采和掘進過程中需要人員對礦房和掘進面的浮石進行人工撬毛，只有對井下礦房和掘進面進行撬毛處理才能保證井下礦房和掘進面能安全有效的進行采礦、出礦和探礦作業。因為井下工人撬毛作業的難度，會出現浮石砸傷人的事故以及頂板冒落情況，對礦山今后的安全生產與長遠發展都是極其不利的。

2、經檢索，公告號為cn217813461u的實用新型專利公開了一種井下采礦手動安全撬毛機，包括車架；所述車架的右端固定安裝有固定板；所述固定板的頂端安裝有相互對稱的機能換向手柄；所述車架左端的下端安裝有轉筒；所述固定板的左側壁上固定安裝有連接板；所述連接板頂端的上端安裝有承載板；所述承載板的左端開設有相互對稱的導向孔；該專利中這樣風鎬的位置就能上下調整，從而對巖體松動的部分進行沖擊，沖擊下來的毛石就會落在地上，達到了清理毛石的目的。但上述專利還存在以下不足：雖然通過臂架可以帶動風鎬的角度和上下位置進行調整，但風鎬的高度需要和風鎬的角度同步調整，不便于保證風鎬能正對撬毛的位置；且風鎬的工作角度只能和臂架的角度相一致，當需要改變風鎬某一工作高度的角度時不便于進行調節，為此我們提出了一種井下手動安全撬毛機。

技術實現思路

1、針對現有技術中存在的問題，本實用新型的目的在于提供一種井下手動安全撬毛機。

2、為解決上述問題，本實用新型采用如下的技術方案：

3、一種井下手動安全撬毛機，包括機架，所述機架的內側固定連接有支撐座，所述支撐座的頂面固定連接有兩個轉動基座，兩個所述轉動基座的內側轉動連接有定臂架，所述定臂架的內部設置有伸縮槽，所述伸縮槽內腔的底部固定安裝有多個第二液壓缸，多個所述第二液壓缸的頂端均固定連接有動臂架，所述動臂架的端部延伸至定臂架的外部且設置有角度調節機構，所述角度調節機構上設置有風鎬，所述定臂架的底面固定連接有兩個支撐滑板，兩個所述支撐滑板的側部均開設有滑槽，所述機架的底部設置有支撐移動機構，所述支撐移動機構上設置有第一液壓桿，所述第一液壓桿的輸出端延伸至兩個支撐滑板的內側且固定連接有支撐柱，所述支撐柱的兩端分別活動套接至兩個滑槽的內腔。

4、作為本實用新型的一種優選方案，所述角度調節機構包括固定安裝在動臂架頂端底部的伺服電機，所述伺服電機的輸出軸延伸至動臂架頂端的頂面且固定連接有轉動架，所述風鎬固定安裝在轉動架的頂面，所述動臂架的底面且位于伺服電機的外側固定連接有防護罩，所述轉動架的底面和動臂架的頂面相貼合。

5、作為本實用新型的一種優選方案，所述支撐移動機構包括固定連接在機架底面的兩個支撐腿和固定連接在機架內側的支撐架，所述支撐架底端的兩側分別轉動連接有支撐輪，所述第一液壓桿固定安裝在支撐架的側部。

6、作為本實用新型的一種優選方案，所述機架的端部固定連接有兩個把手，一個所述把手的端部固定安裝有控制器，所述控制器分別和第一液壓桿、第二液壓缸、伺服電機以及風鎬電性連接。

7、作為本實用新型的一種優選方案，所述支撐柱的外側面和滑槽的內壁相貼合。

8、作為本實用新型的一種優選方案，所述動臂架的側面和伸縮槽的內壁相貼合。

9、相比于現有技術，本實用新型的優點在于：

10、(1)本實用新型中，利用第一液壓桿帶動支撐柱上下移動，利用支撐柱在滑槽中的滑動推動定臂架和動臂架發生轉動，從而對風鎬的高度和角度進行調節，使得風鎬正對需要撬毛的位置，并利用第二液壓缸帶動動臂架向上延伸，利用動臂架帶動風鎬移動至撬毛的位置，利用風鎬對巖體進行撬動，便于對風鎬的撬毛高度和角度進行調節。

11、(2)本實用新型中，通過伺服電機、轉動架和風鎬的配合使用，當風鎬對巖石進行一次撬動后不能使得巖石掉落時，通過伺服電機帶動轉動架和風鎬發生轉動，使位于高處的風鎬改變撬毛方向，保證對巖體進行撬動的質量，提高了其實用性。

技術特征：

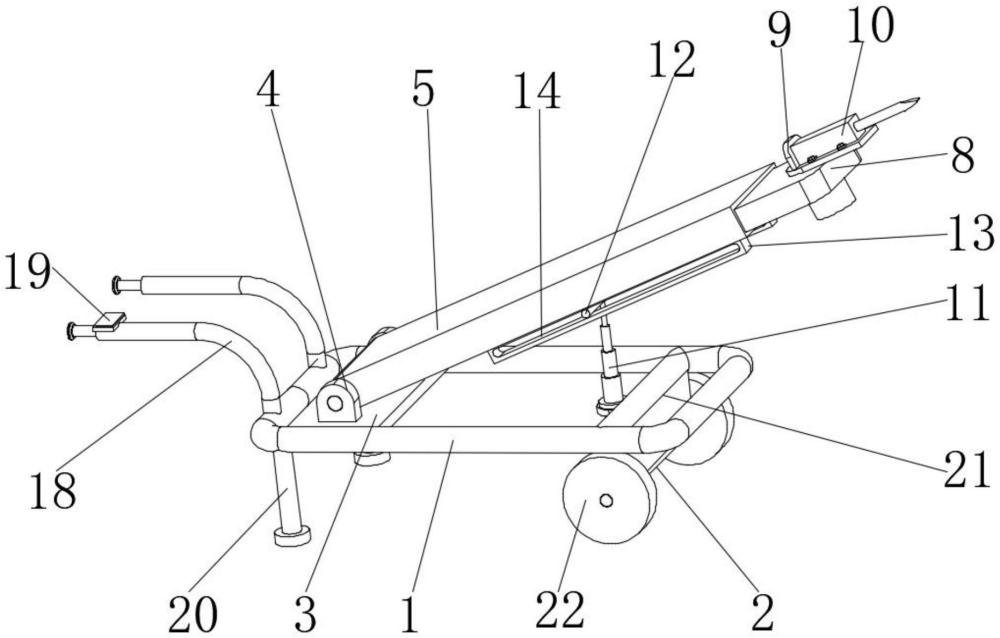

1.一種井下手動安全撬毛機，包括機架(1)，其特征在于：所述機架(1)的內側固定連接有支撐座(3)，所述支撐座(3)的頂面固定連接有兩個轉動基座(4)，兩個所述轉動基座(4)的內側轉動連接有定臂架(5)，所述定臂架(5)的內部設置有伸縮槽(6)，所述伸縮槽(6)內腔的底部固定安裝有多個第二液壓缸(7)，多個所述第二液壓缸(7)的頂端均固定連接有動臂架(8)，所述動臂架(8)的端部延伸至定臂架(5)的外部且設置有角度調節機構(9)，所述角度調節機構(9)上設置有風鎬(10)，所述定臂架(5)的底面固定連接有兩個支撐滑板(13)，兩個所述支撐滑板(13)的側部均開設有滑槽(14)，所述機架(1)的底部設置有支撐移動機構(2)，所述支撐移動機構(2)上設置有第一液壓桿(11)，所述第一液壓桿(11)的輸出端延伸至兩個支撐滑板(13)的內側且固定連接有支撐柱(12)，所述支撐柱(12)的兩端分別活動套接至兩個滑槽(14)的內腔。

2.根據權利要求1所述的一種井下手動安全撬毛機，其特征在于：所述角度調節機構(9)包括固定安裝在動臂架(8)頂端底部的伺服電機(15)，所述伺服電機(15)的輸出軸延伸至動臂架(8)頂端的頂面且固定連接有轉動架(16)，所述風鎬(10)固定安裝在轉動架(16)的頂面，所述動臂架(8)的底面且位于伺服電機(15)的外側固定連接有防護罩(17)，所述轉動架(16)的底面和動臂架(8)的頂面相貼合。

3.根據權利要求1所述的一種井下手動安全撬毛機，其特征在于：所述支撐移動機構(2)包括固定連接在機架(1)底面的兩個支撐腿(20)和固定連接在機架(1)內側的支撐架(21)，所述支撐架(21)底端的兩側分別轉動連接有支撐輪(22)，所述第一液壓桿(11)固定安裝在支撐架(21)的側部。

4.根據權利要求2所述的一種井下手動安全撬毛機，其特征在于：所述機架(1)的端部固定連接有兩個把手(18)，一個所述把手(18)的端部固定安裝有控制器(19)，所述控制器(19)分別和第一液壓桿(11)、第二液壓缸(7)、伺服電機(15)以及風鎬(10)電性連接。

5.根據權利要求1所述的一種井下手動安全撬毛機，其特征在于：所述支撐柱(12)的外側面和滑槽(14)的內壁相貼合。

6.根據權利要求1所述的一種井下手動安全撬毛機，其特征在于：所述動臂架(8)的側面和伸縮槽(6)的內壁相貼合。

技術總結
本技術公開了一種井下手動安全撬毛機，屬于撬毛機技術領域，包括機架，所述機架的內側固定連接有支撐座，所述支撐座的頂面固定連接有兩個轉動基座，兩個所述轉動基座的內側轉動連接有定臂架，所述定臂架的內部設置有伸縮槽。本技術中，利用第一液壓桿帶動支撐柱上下移動，利用支撐柱在滑槽中的滑動推動定臂架和動臂架發生轉動，從而對風鎬的高度和角度進行調節，使得風鎬正對需要撬毛的位置，并利用第二液壓缸帶動動臂架向上延伸，利用動臂架帶動風鎬移動至撬毛的位置，利用風鎬對巖體進行撬動，便于對風鎬的撬毛高度和角度進行調節。

技術研發人員：盧政楊,陳鵬,李耀祖,劉江
受保護的技術使用者：遼寧國測黃金股份有限公司
技術研發日：20240715
技術公布日：2025/4/28
