本技術涉及礦山鉆孔機設備，特別是涉及了一種鉆孔機。

背景技術：

1、鉆孔機是一種專門用于在地面或其他材料中打孔的機械設備。它主要通過旋轉切削來穿透不同硬度和類型的材料，例如巖石、混凝土、木材或金屬。鉆孔機通常由電動驅動、液壓驅動或氣動驅動，具體型號和設計根據需要可用于不同的工業和建筑應用。

2、如中國實用新型專利(cn219472035u)公開了一種礦山爆破鉆孔機，其中記載了：“調節氣缸驅動座的角度，將限位桿的端部貫穿定位板上的定位孔，旋轉調節螺桿，使齒牙嵌入齒槽內部，定位板得到固定，可在礦山復雜的表面上改變氣缸驅動座和鉆桿的角度，方便對鉆桿角度進行調節，以便于多角度鉆孔，便于操作使用。”，還記載了：“現有的礦山鉆孔機在礦山復雜表面上操作時，不便對鉆桿角度調節的問題”的技術問題。

3、綜合上述，可知現有技術中利用電機帶動鉆桿對地面進行打孔，但是，這種方式存在以下技術問題：傳統的鉆桿在地面進行打孔的過程中，當土壤較為濕潤的時候，鉆桿上會附著有較多的土，并且難以依靠鉆桿的旋轉將土壤甩掉，則需要停止鉆孔采用人工清理，進而降低了施工的效率，為此，本申請提出一種鉆孔機，為解決上述專利中提到的技術問題，提供一種新的技術方案。

技術實現思路

1、基于此，有必要針對上述技術問題，提供一種鉆孔機，通過將鉆桿上的縫隙卡在清理板上，并通過驅動電機帶動鉆桿進行旋轉，即可使得清理板與鉆桿之間產生相對運動，進而對鉆桿縫隙中的泥土進行清理，并且隨著鉆桿的旋轉，清理板會在鉆桿的縫隙的帶動與清理外殼和固定桿的限制中向下滑動，進而對鉆桿底部的縫隙進行清理，避免了當鉆桿縫隙中含有較多的泥土且難以甩掉的時候，需要人工進行清理的情況，且裝置中對鉆桿上的泥土清理的簡單快捷，提高了整體施工效率。

2、為了解決上述技術問題，本實用新型采用了如下所述的技術方案：

3、一種鉆孔機，其應用于礦山爆破。

4、所述鉆孔機具體包括：

5、支撐板，所述支撐板的底部且靠近四角處分別安裝有剎車輪，所述支撐板的頂部固定連接有固定殼，所述固定殼的外壁滑動連接有滑動殼，所述支撐板的上表面且位于固定殼的內部固定連接有液壓桿，所述液壓桿的頂部固定連接在滑動殼的內壁下表面，所述滑動殼的外壁設置有清理機構，所述滑動殼的頂部設置有打孔機構；

6、所述清理機構包括清理外殼、固定桿、清理組件、保護組件，所述滑動殼的外壁固定連接有清理外殼，所述清理外殼的內壁固定連接有固定桿。

7、作為本實用新型提供的所述的鉆孔機的一種優選實施方式，所述清理組件包括清理板，所述固定桿的外壁滑動連接有清理板，所述清理板滑動連接在清理外殼的內壁，所述固定桿的外部套設有支撐彈簧，所述支撐彈簧的上下兩端分別固定連接在清理板的底部與清理外殼的內壁下表面。

8、作為本實用新型提供的所述的鉆孔機的一種優選實施方式，所述保護組件包括保護布，所述清理板的底部固定連接有保護布，所述保護布的底部固定連接在清理外殼的外壁，所述保護布的內壁固定連接有多個固定塊，所述固定塊的外壁固定連接有滑動塊，所述清理外殼的內壁開設有滑動槽，所述滑動塊滑動連接在滑動槽內。

9、作為本實用新型提供的所述的鉆孔機的一種優選實施方式，所述打孔機構包括支撐殼、伺服電機、轉動組件、打孔組件，所述滑動殼的頂部固定安裝有支撐殼，所述滑動殼的頂部且位于支撐殼的內部固定連接有伺服電機。

10、作為本實用新型提供的所述的鉆孔機的一種優選實施方式，所述轉動組件包括t形環，所述支撐殼的頂部固定連接有t形環，所述t形環轉動連接在轉動板的內壁，所述伺服電機的輸出端固定連接在轉動板的內壁。

11、作為本實用新型提供的所述的鉆孔機的一種優選實施方式，所述打孔組件包括驅動電機，所述轉動板的底部固定連接有驅動電機，所述驅動電機的輸出端固定連接有鉆桿。

12、與現有技術相比，本實用新型有以下有益效果：

13、本實用新型提供的鉆孔機，通過將鉆桿上的縫隙卡在清理板上，并通過驅動電機帶動鉆桿進行旋轉，即可使得清理板與鉆桿之間產生相對運動，進而對鉆桿縫隙中的泥土進行清理，并且隨著鉆桿的旋轉，清理板會在鉆桿的縫隙的帶動與清理外殼和固定桿的限制中向下滑動，進而對鉆桿底部的縫隙進行清理，避免了當鉆桿縫隙中含有較多的泥土且難以甩掉的時候，需要人工進行清理的情況，且裝置中對鉆桿上的泥土清理得簡單快捷，提高了整體施工效率。

14、本實用新型提供的鉆孔機，通過保護布可對土壤進行遮擋，進而可減少鉆桿上清理下來的土壤飛濺至清理外殼的內部，進而對清理外殼內部的結構運動造成影響，進而提高了裝置的實用性。

15、本實用新型提供的鉆孔機，通過伺服電機可帶動轉動板進行旋轉，進而帶動驅動電機與鉆桿隨之進行移動，進而可在裝置固定好之后對周圍的多個位置進行鉆孔，進而提高了裝置的打孔范圍，并且通過對鉆桿位置的轉動，可避免鉆桿上的土再次落入所打的孔內，并且可通過液壓桿與伺服電機的配合對所打的孔周圍的土進行一定的清理，進而避免土壤掉落至孔內，增加操作者的勞動量。

技術特征：

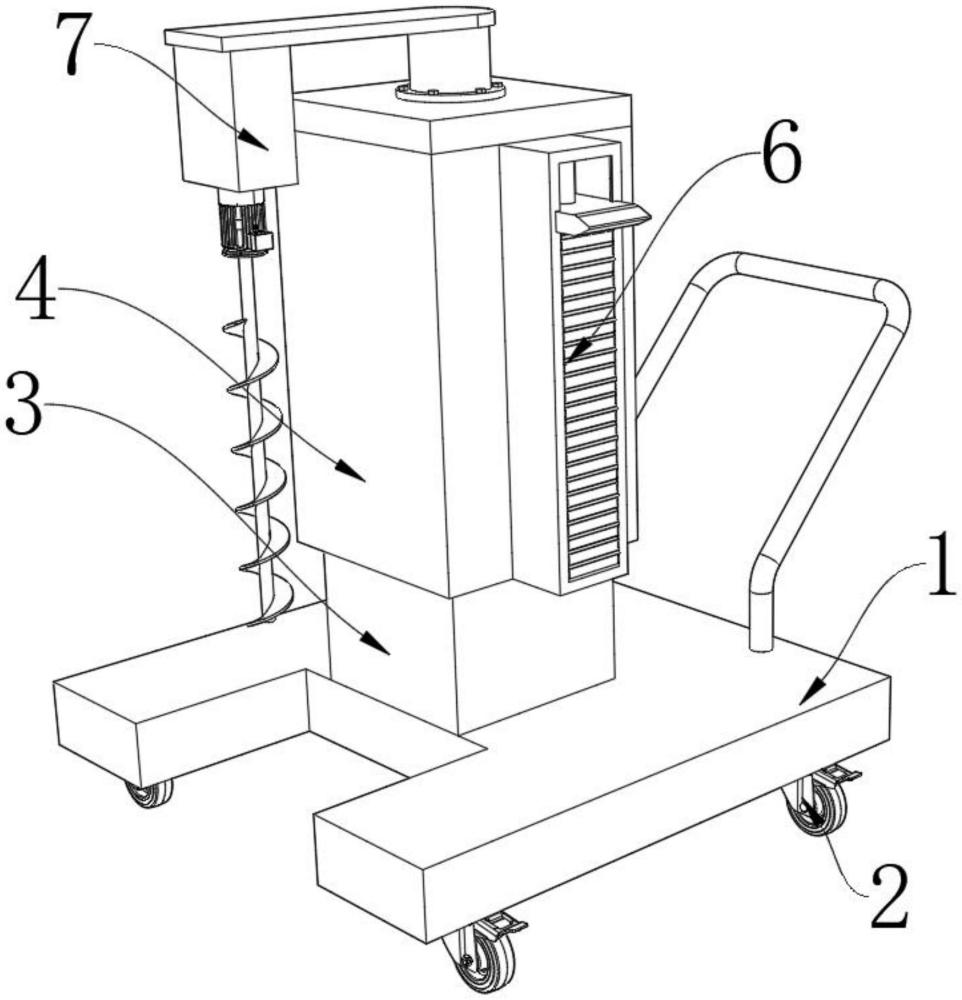

1.一種鉆孔機，包括支撐板(1)，其特征在于：所述支撐板(1)的底部且靠近四角處分別安裝有剎車輪(2)，所述支撐板(1)的頂部固定連接有固定殼(3)，所述固定殼(3)的外壁滑動連接有滑動殼(4)，所述支撐板(1)的上表面且位于固定殼(3)的內部固定連接有液壓桿(5)，所述液壓桿(5)的頂部固定連接在滑動殼(4)的內壁下表面，所述滑動殼(4)的外壁設置有清理機構(6)，所述滑動殼(4)的頂部設置有打孔機構(7)；

2.根據權利要求1所述的鉆孔機，其特征在于，所述清理組件包括清理板(11)，所述固定桿(9)的外壁滑動連接有清理板(11)，所述清理板(11)滑動連接在清理外殼(8)的內壁，所述固定桿(9)的外部套設有支撐彈簧(10)，所述支撐彈簧(10)的上下兩端分別固定連接在清理板(11)的底部與清理外殼(8)的內壁下表面。

3.根據權利要求2所述的鉆孔機，其特征在于，所述保護組件包括保護布(12)，所述清理板(11)的底部固定連接有保護布(12)，所述保護布(12)的底部固定連接在清理外殼(8)的外壁，所述保護布(12)的內壁固定連接有多個固定塊(13)，所述固定塊(13)的外壁固定連接有滑動塊(14)，所述清理外殼(8)的內壁開設有滑動槽(15)，所述滑動塊(14)滑動連接在滑動槽(15)內。

4.根據權利要求1所述的鉆孔機，其特征在于，所述打孔機構(7)包括支撐殼(16)、伺服電機(17)、轉動組件、打孔組件，所述滑動殼(4)的頂部固定安裝有支撐殼(16)，所述滑動殼(4)的頂部且位于支撐殼(16)的內部固定連接有伺服電機(17)。

5.根據權利要求4所述的鉆孔機，其特征在于，所述轉動組件包括t形環(18)，所述支撐殼(16)的頂部固定連接有t形環(18)，所述t形環(18)轉動連接在轉動板(19)的內壁，所述伺服電機(17)的輸出端固定連接在轉動板(19)的內壁。

6.根據權利要求5所述的鉆孔機，其特征在于，所述打孔組件包括驅動電機(20)，所述轉動板(19)的底部固定連接有驅動電機(20)，所述驅動電機(20)的輸出端固定連接有鉆桿(21)。

技術總結
本技術公開了一種鉆孔機，包括：支撐板，支撐板的底部且靠近四角處分別安裝有剎車輪，支撐板的頂部固定連接有固定殼，固定殼的外壁滑動連接有滑動殼。本技術提供的一種鉆孔機，通過將鉆桿上的縫隙卡在清理板上，并通過驅動電機帶動鉆桿進行旋轉，即可使得清理板與鉆桿之間產生相對運動，進而對鉆桿縫隙中的泥土進行清理，并且隨著鉆桿的旋轉，清理板會在鉆桿的縫隙的帶動與清理外殼和固定桿的限制中向下滑動，進而對鉆桿底部的縫隙進行清理，避免了當鉆桿縫隙中含有較多的泥土且難以甩掉的時候，需要人工進行清理的情況，且裝置中對鉆桿上的泥土清理得簡單快捷，提高了整體施工效率。
