本發明涉及礦山開采降塵，尤其涉及一種用于礦山開采的除塵設備。

背景技術：

1、在礦山開采的過程中會產生大量的粉塵，這些粉塵對人體健康和環境都會造成極大的危害，在開采現場會使用霧炮機對空氣進行降塵，霧炮機是根據風送原理，先使用先進的高壓泵、微細霧化噴嘴將水霧化，再利用風機風量和風壓將霧化后的水霧送到較遠距離，使得水霧到達較遠距離同時對空氣中的粉塵進行黏附使得粉塵降落。

2、但霧炮機在實際操作過程中，若采用小風量進行吹擊水霧降塵，水霧的噴灑距離可能有限，可能無法對遠距離的粉塵進行降塵處理，若增大進風量提高水霧噴灑范圍時，高速吹出的風可能會吹擊粉塵，被吹擊的粉塵可能會被吹動向遠處擴散，被吹向遠處的粉塵可能無法有效的被水霧進行降塵處理，因此霧炮機的降塵處理效果還有待進一步提高。

技術實現思路

1、本發明的目的是為了解決背景技術中提出的問題，而提出的一種用于礦山開采的除塵設備。

2、為了實現上述目的，本發明采用了如下技術方案：

3、一種用于礦山開采的除塵設備，包括：

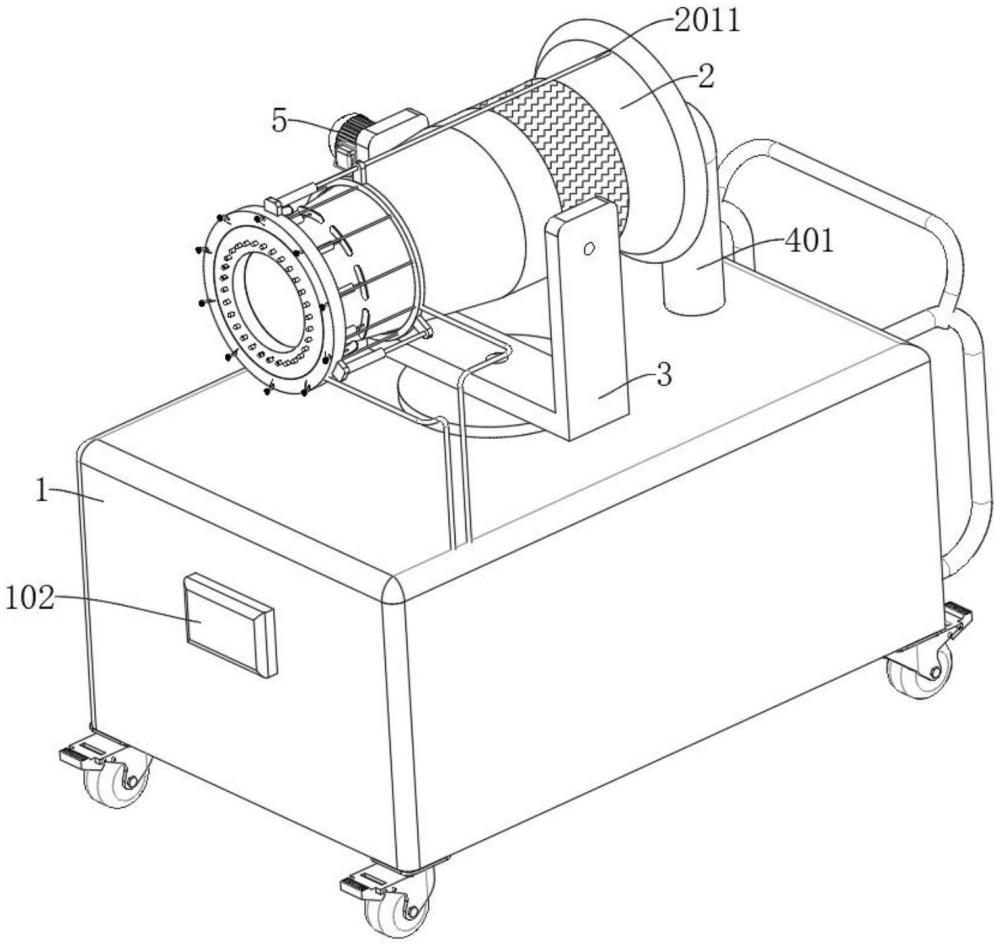

4、安裝在車體上的風筒；

5、密封推板，固定連接在風筒中；

6、噴氣管，固定連接在密封推板上；

7、彈性連接部，連接在風筒上；

8、連接有第一噴頭的第一輸水環，固定連接在風筒上；

9、安裝板，固定連接在第一輸水環上；

10、支管，滑動連接在安裝板上；

11、第二噴頭，固定連接在支管上；

12、第二輸水環，滑動連接在風筒上，且所述第二輸水環與所述支管相連通；

13、所述密封推板移動擠壓彈性連接部沖擊彈性連接部內的空氣，彈性連接部中的空氣隨噴氣管吹出的風同步吹向第一噴頭霧化后的水霧。

14、優選地，所述安裝板上固定連接有驅動筒，所述驅動筒中通過擋板分隔有第一滑腔和第二滑腔，所述驅動筒側壁上固定連接有連通管，所述第一滑腔通過連通管與所述第二滑腔相連通，所述第二滑腔中滑動連接有第二滑塞，所述第二滑塞上固定連接有拉繩，所述拉繩遠離第二滑塞的一端與支管固定相連。

15、進一步地，所述第一滑腔中滑動連接有第一滑塞，所述第一滑塞上固定連接有推桿，所述推桿遠離第一滑塞的一端固定連接有驅動板，所述驅動板與所述第二輸水環相抵。

16、更進一步地，所述驅動板上固定連接有磁鐵，所述第二輸水環為鐵質環，且所述第二輸水環與磁鐵相吸。

17、優選地，所述安裝板上固定連接有支撐板，所述支撐板上固定連接有電動推桿，所述電動推桿的驅動端上固定連接有驅動桿，所述驅動桿上固定連接有連接板，所述連接板與所述第二輸水環固定相連。

18、進一步地，所述連接板上固定連接有支撐拉桿，所述支撐拉桿遠離連接板的一端與所述彈性部件左側的風筒端部固定相連。

19、進一步地，所述車體中固定連接有水泵和水箱，所述水泵進液端上連接有水管，所述水管與水箱相連通，所述水泵出液端上固定連接有三通管，所述三通管上固定連接有第一輸液管和第二輸液管，所述第一輸液管與所述第二輸水環相連通，所述第二輸液管與所述第一輸水環相連通。

20、進一步地，所述支管為碳纖維管。

21、進一步地，所述第二滑塞上固定連接有彈簧，所述彈簧遠離第二滑塞的一端和擋板固定相連。

22、更進一步地，所述第二滑塞上固定連接有彈簧，所述彈簧遠離第二滑塞的一端和擋板固定相連。

23、與現有技術相比，本發明提供了一種用于礦山開采的除塵設備，具備以下

24、有益效果：

25、本發明中未涉及部分均與現有技術相同或可采用現有技術加以實現，本發明通過該裝置中設置的可跟隨左側筒體移動的密封推板往復移動對風筒中的氣體進行加壓，進而使風筒吹出的水霧由近到遠的噴灑在粉塵上，能夠?qū)Σ煌h近距離的粉塵進行降塵處理，同時解決了現有技術中風筒吹出水霧時可能會將近處的粉塵吹向至遠處，容易導致粉塵向遠處擴散，無法有效降塵的問題。

技術特征：

1.一種用于礦山開采的除塵設備，其特征在于，包括：

2.根據權利要求1所述的一種用于礦山開采的除塵設備，其特征在于，所述安裝板上固定連接有驅動筒，所述驅動筒中通過擋板分隔有第一滑腔和第二滑腔，所述驅動筒側壁上固定連接有連通管，所述第一滑腔通過連通管與所述第二滑腔相連通，所述第二滑腔中滑動連接有第二滑塞，所述第二滑塞上固定連接有拉繩，所述拉繩遠離第二滑塞的一端與支管固定相連。

3.根據權利要求2所述的一種用于礦山開采的除塵設備，其特征在于，所述第一滑腔中滑動連接有第一滑塞，所述第一滑塞上固定連接有推桿，所述推桿遠離第一滑塞的一端固定連接有驅動板；

4.根據權利要求3所述的一種用于礦山開采的除塵設備，其特征在于，所述驅動板上固定連接有磁鐵，所述第二輸水環為鐵質環，且所述第二輸水環與磁鐵相吸。

5.根據權利要求1所述的一種用于礦山開采的除塵設備，其特征在于，所述安裝板上固定連接有支撐板，所述支撐板上固定連接有電動推桿，所述電動推桿的驅動端上固定連接有驅動桿，所述驅動桿上固定連接有連接板，所述連接板與所述第二輸水環固定相連。

6.根據權利要求5所述的一種用于礦山開采的除塵設備，其特征在于，所述連接板上固定連接有支撐拉桿，所述支撐拉桿遠離連接板的一端與所述彈性部件左側的風筒端部固定相連。

7.根據權利要求1所述的一種用于礦山開采的除塵設備，其特征在于，所述車體中固定連接有水泵和水箱，所述水泵進液端上連接有水管，所述水管與水箱相連通，所述水泵出液端上固定連接有三通管，所述三通管上固定連接有第一輸液管和第二輸液管，所述第一輸液管與所述第二輸水環相連通，所述第二輸液管與所述第一輸水環相連通。

8.根據權利要求1所述的一種用于礦山開采的除塵設備，其特征在于，所述支管為碳纖維管。

9.根據權利要求2所述的一種用于礦山開采的除塵設備，其特征在于，所述第二滑塞上固定連接有彈簧，所述彈簧遠離第二滑塞的一端和擋板固定相連。

10.根據權利要求9所述的一種用于礦山開采的除塵設備，其特征在于，所述連通管上設置有單向閥。

技術總結
本發明公開了一種用于礦山開采的除塵設備，屬于礦山開采降塵技術領域。一種用于礦山開采的除塵設備，包括：安裝在車體上的風筒；密封推板，固定連接在風筒中；噴氣管，固定連接在密封推板上；彈性連接部，連接在風筒上；連接有第一噴頭的第一輸水環，固定連接在風筒上；安裝板，固定連接在第一輸水環上；支管，滑動連接在安裝板上；第二噴頭，固定連接在支管上；通過該裝置中設置的可滑動的密封推板往復移動對風筒中的氣體進行加壓，進而使風筒吹出的水霧由近到遠的噴灑在粉塵上，能夠?qū)Σ煌h近距離的粉塵進行降塵處理，同時解決了現有技術中風筒吹出水霧時可能會將近處的粉塵吹向至遠處，容易導致粉塵向遠處擴散，無法有效降塵的問題。

技術研發人員：劉成文,姚凱,王童,陳康宇,張會霞,王彥峰,李成杰,李智鵬,楊樂,胡云軻
受保護的技術使用者：江蘇海洋大學
技術研發日：
技術公布日：2025/4/28
