本技術涉及方形鉆孔，具體為一種方形預制構件成孔裝置。

背景技術：

1、在建筑施工過程中，多數情況下需要施工鉆挖一個方形孔，現有技術中在進行方形孔鉆孔挖掘時，通常利用方形外筒與螺旋桿的配合，利用螺旋桿的轉動鉆取圓形孔，并螺旋轉動帶出泥土，同時利用方形外筒的升降擠壓，使得圓形孔與方形筒內壁之間四個邊角位置的泥土塌陷，進而實現方形孔的成型挖掘。

2、然而在實際鉆孔過程中，方形筒的下降使得邊角未被挖掘位置的泥土塌陷，當這部分泥土在方形筒的下端與螺旋桿不接觸，且隨著下降擠壓，逐漸夯實，造成方形筒的升降驅動困難，嚴重的甚至造成螺旋桿上螺旋葉片的變形，因此只需挖掘一段長度后就需要將其抬起，人工清理聚集的泥土，造成成型的效率降低。

技術實現思路

1、本實用新型的目的在于提供一種方形預制構件成孔裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種方形預制構件成孔裝置，包括成孔裝置，所述成孔裝置包括成型筒，所述成型筒為方形筒，且成型筒的內腔中設置有與鉆孔驅動組件連接的主軸，所述主軸的外壁設置有鉆孔螺旋片，所述主軸的下端延伸至成型筒的下端外側并設置有鉆頭，主軸的外壁上設置有圓周陣列分布的四組刮料扇葉板，所述刮料扇葉板的上端設置有多組刮板，刮料扇葉板和刮板位于鉆孔螺旋片的下端，且位于成型筒的下端外側。

4、優選的，所述成型筒的上端設置有通過安裝孔連接的端板，所述端板上設置有出料孔，出料孔的外徑大于主軸的外徑，且小于鉆孔螺旋片的外徑，端板的下端與成型筒的外壁之間設置有多組加強側板。

5、優選的，所述主軸的上端連接有聯軸器，所述聯軸器連接鉆孔驅動組件，所述鉆孔驅動組件實現對主軸的轉動驅動和成型筒的升降驅動。

6、優選的，所述成型筒的下端端口設置有多組尖頭。

7、優選的，所述成型筒的下端端口內側設置有導流架，所述導流架是由環形的傾斜聚合板和承托隔板組成。

8、優選的，所述承托隔板與端板平行，承托隔板呈圓環形，且承托隔板固定在成型筒的內壁上，傾斜聚合板呈傾斜安裝，且傾斜聚合板向主軸一側傾斜，傾斜聚合板的端部固定在承托隔板的下端。

9、優選的，所述傾斜聚合板和承托隔板圍城導流架的中間設置有中間開口，所述中間開口可容納鉆孔螺旋片轉動。

10、優選的，多組所述刮料扇葉板的一端與主軸的下端齊平，刮料扇葉板的另一端向上延伸，且刮料扇葉板的端部上端設置有間隔分布的刮板，所述刮板的上端與鉆孔螺旋片的下端齊平，刮料扇葉板的中間段沿主軸的外壁螺旋延伸。

11、與現有技術相比，本實用新型的有益效果是：

12、本實用新型通過在鉆頭與鉆孔螺旋片之間設置有刮料扇葉板和刮板的配合，從而在鉆孔升降過程中，邊角位置的泥土塌陷，并位于鉆孔螺旋片的下端，通過刮料扇葉板的轉動導流，使得泥土上升，利用刮板使得泥土松散，進而配合鉆孔螺旋片的螺旋轉動將上升的泥土帶出，避免了人工進行清理，實現了連續的鉆孔成型施工。

技術特征：

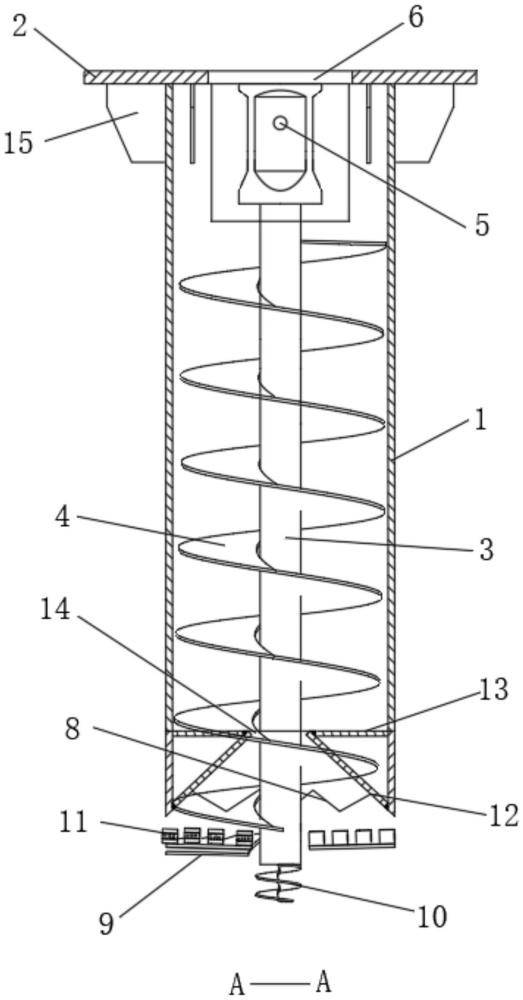

1.一種方形預制構件成孔裝置，包括成孔裝置，所述成孔裝置包括成型筒(1)，所述成型筒(1)為方形筒，且成型筒(1)的內腔中設置有與鉆孔驅動組件連接的主軸(3)，所述主軸(3)的外壁設置有鉆孔螺旋片(4)，其特征在于：所述主軸(3)的下端延伸至成型筒(1)的下端外側并設置有鉆頭(10)，主軸(3)的外壁上設置有圓周陣列分布的四組刮料扇葉板(9)，所述刮料扇葉板(9)的上端設置有多組刮板(11)，刮料扇葉板(9)和刮板(11)位于鉆孔螺旋片(4)的下端，且位于成型筒(1)的下端外側。

2.根據權利要求1所述的一種方形預制構件成孔裝置，其特征在于：所述成型筒(1)的上端設置有通過安裝孔(16)連接的端板(2)，所述端板(2)上設置有出料孔(6)，出料孔(6)的外徑大于主軸(3)的外徑，且小于鉆孔螺旋片(4)的外徑，端板(2)的下端與成型筒(1)的外壁之間設置有多組加強側板(15)。

3.根據權利要求2所述的一種方形預制構件成孔裝置，其特征在于：所述主軸(3)的上端連接有聯軸器(5)，所述聯軸器(5)連接鉆孔驅動組件，所述鉆孔驅動組件實現對主軸(3)的轉動驅動和成型筒(1)的升降驅動。

4.根據權利要求1所述的一種方形預制構件成孔裝置，其特征在于：所述成型筒(1)的下端端口設置有多組尖頭(8)。

5.根據權利要求4所述的一種方形預制構件成孔裝置，其特征在于：所述成型筒(1)的下端端口內側設置有導流架(7)，所述導流架(7)是由環形的傾斜聚合板(12)和承托隔板(13)組成。

6.根據權利要求5所述的一種方形預制構件成孔裝置，其特征在于：所述承托隔板(13)與端板(2)平行，承托隔板(13)呈圓環形，且承托隔板(13)固定在成型筒(1)的內壁上，傾斜聚合板(12)呈傾斜安裝，且傾斜聚合板(12)向主軸(3)一側傾斜，傾斜聚合板(12)的端部固定在承托隔板(13)的下端。

7.根據權利要求6所述的一種方形預制構件成孔裝置，其特征在于：所述傾斜聚合板(12)和承托隔板(13)圍城導流架(7)的中間設置有中間開口(14)，所述中間開口(14)可容納鉆孔螺旋片(4)轉動。

8.根據權利要求7所述的一種方形預制構件成孔裝置，其特征在于：多組所述刮料扇葉板(9)的一端與主軸(3)的下端齊平，刮料扇葉板(9)的另一端向上延伸，且刮料扇葉板(9)的端部上端設置有間隔分布的刮板(11)，所述刮板(11)的上端與鉆孔螺旋片(4)的下端齊平，刮料扇葉板(9)的中間段沿主軸(3)的外壁螺旋延伸。

技術總結
本技術涉及方形鉆孔技術領域，具體為一種方形預制構件成孔裝置，主軸的下端延伸至成型筒的下端外側并設置有鉆頭，主軸的外壁上設置有圓周陣列分布的四組刮料扇葉板，刮料扇葉板的上端設置有多組刮板，刮料扇葉板和刮板位于鉆孔螺旋片的下端，且位于成型筒的下端外側，有益效果為：通過在鉆頭與鉆孔螺旋片之間設置有刮料扇葉板和刮板的配合，從而在鉆孔升降過程中，邊角位置的泥土塌陷，并位于鉆孔螺旋片的下端，通過刮料扇葉板的轉動導流，使得泥土上升，利用刮板使得泥土松散，進而配合鉆孔螺旋片的螺旋轉動將上升的泥土帶出，避免了人工進行清理，實現了連續的鉆孔成型施工。

技術研發人員：高浩年,胡松濤,趙龍飛,歐哲虎,李冰,汪小俊,張尚尉,王芳,倪楓,朱榮森,杜晗玥,楊金鑫
受保護的技術使用者：中鐵上海工程局集團第三工程有限公司
技術研發日：20240710
技術公布日：2025/4/28
