本發明涉及石油開采，具體為一種用于石油開采可取出管道內雜質的井口閥門。

背景技術：

1、閥門是流體輸送系統中的控制部件，是用來開閉管路、控制流向、調節和控制輸送介質的參數的管路附件，具有截止、調節、導流、防止逆流、穩壓、分流或溢流泄壓等功能。石油開采的井口閥門是用于對石油開采輸送控制的閥門，其品種和規格相當繁多，且閥門的控制方式多樣。在井口閥門使用的過程中，容易被一些持續積累的大顆粒雜質堵塞，導致井口閥門不能穩定地工作。

2、公開號為cn113431520b的發明專利公開了一種石油開采用可取出管道內雜質的井口閥門，通過將過濾組件設于支撐塊上，支撐框上設有止水組件，支撐框上設有刮除組件，通過第二螺桿與收集框及其上裝置的配合，第二螺桿及其上裝置會朝相互遠離的方向運動，在此過程中推出架會將收集框上的雜質推至暫存框上，便于后續對被刮出的雜質進行清理，達到了能夠自動地將被刮出的雜質收集以便于后續將雜質取出的效果，該裝置由于兩側的第一刮除框需要進行往復移動開合，在復位合攏的過程中會將一部分過濾網框表面殘留的雜質推向中部，從而使得兩側的第一刮除框無法完全合攏復位，長時間使用中部積攢的雜質越來越多無法清除，影響設備的使用效率，同時該裝置無法對過濾網框內部殘留的雜質進行自動清除，長時間使用會使得過濾網框內部單向堵塞的雜質越來越多，影響閥門整體的流通性。

技術實現思路

1、本發明的目的在于提供一種便于提升管道內雜質清除效率并延長設備使用壽命的用于石油開采可取出管道內雜質的井口閥門，以解決上述背景技術中提出的問題。

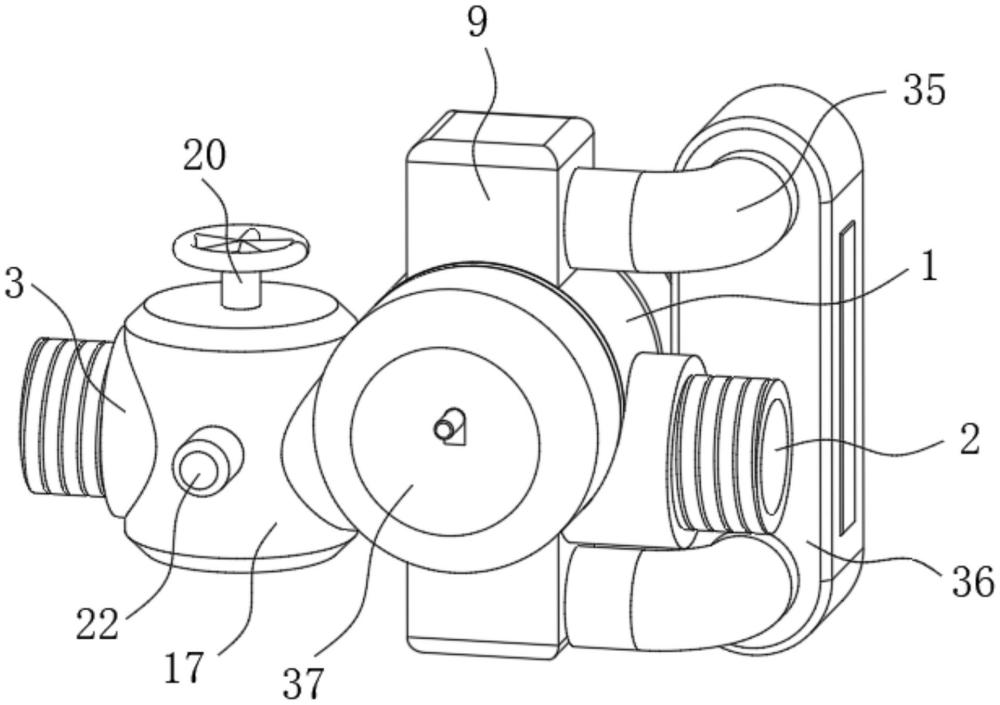

2、為實現上述目的，本發明提供如下技術方案：一種用于石油開采可取出管道內雜質的井口閥門，包括殼體、過濾機構、清潔機構和切換機構，所述殼體的側面連通連接有輸入管和輸出管，所述過濾機構包括與所述殼體內壁轉動連接的轉動軸，所述轉動軸的外壁均勻固定連接有兩組過濾板，兩組所述過濾板的外壁均與所述殼體內壁滑動貼合，所述過濾板上均勻開設有多組篩孔，用于通過所述過濾板上的所述篩孔對從所述輸入管一側流入的石油進行過濾，將過濾后的石油輸送至所述輸出管，所述清潔機構包括兩組安裝于所述殼體內的清潔桿，兩組所述清潔桿的側壁分別與兩側所述過濾板的外壁滑動貼合，用于通過所述清潔桿同步對兩組所述過濾板靠近所述輸入管一側的雜質進行清除，同時能夠在復位時對所述過濾板的邊緣進行加固限位，所述切換機構安裝于所述殼體內，用于在所述清潔桿將所述過濾板的一側清潔完成時，聯動所述轉動軸進行轉動180°，從而使得兩組所述過濾板的位置和朝向完成切換，之后通過石油的流動將所述篩孔內未清理的小顆粒雜質推向所述輸出管一側進行排出，便于提升管道內雜質清除效率并延長設備使用壽命。

3、優選的，所述清潔機構還包括固定安裝于所述清潔桿側面的密封框，所述殼體的上下兩側均固定連接有儲存盒，所述殼體上開設有與所述儲存盒相連通的連通槽，所述密封框的側面固定連接有用于對所述過濾板遠離所述輸入管一側的邊緣位置進行加固限位的限位框，所述密封框和所述限位框均與所述連通槽內壁沿豎直方向滑動連接，所述殼體上設有用于同步調節兩側所述清潔桿進行移動的驅動件，便于通過所述清潔桿同步對兩組所述過濾板靠近所述輸入管一側的雜質進行清除，同時能夠在復位時對所述過濾板的邊緣進行加固限位。

4、優選的，所述驅動件包括固定安裝于所述殼體兩側的固定框，所述殼體和所述固定框上均分別開設有與兩組所述清潔桿沿豎直方向滑動連接的導向槽，兩組所述固定框上均分別固定連接有導向框，所述導向框內沿水平方向滑動連接有導向塊，所述導向塊上轉動連接有兩組分別與兩組所述清潔桿的一端轉動連接的轉動桿，所述導向框上設有用于根據所述輸出管開合狀態控制所述導向塊滑動狀態的控制件，便于同步調節兩側所述清潔桿進行移動。

5、優選的，所述控制件包括固定安裝于所述輸出管上的控制盒，所述控制盒內轉動連接有控制軸，所述控制軸上開設有用于連通所述殼體與所述輸出管的連通孔，所述控制軸上設有用于控制所述連通孔朝向的旋鈕，所述控制盒上設有用于根據所述連通孔的朝向同步調節所述導向塊滑動狀態的同步件，便于根據所述輸出管開合狀態控制所述導向塊滑動狀態。

6、優選的，所述同步件包括固定安裝于一組所述導向框上的電動伸縮桿，所述電動伸縮桿的伸縮端與距離相近的一組所述導向塊側面固定連接，所述控制盒的側面固定連接有固定盒，所述固定盒內滑動連接有控制鍵，所述控制鍵的一端固定連接有與所述固定盒固定連接的第一彈簧，所述控制鍵在每次彈出時均能夠驅動所述電動伸縮桿進行一次往復伸縮運行，便于根據所述連通孔的朝向同步調節所述導向塊滑動狀態。

7、優選的，所述切換機構包括固定安裝于上側所述清潔桿底部的拉簧，所述固定框內沿豎直方向滑動連接有升降框，所述升降框內沿水平方向均勻滑動連接有多組第一斜齒塊，所述第一斜齒塊的側面固定連接有與所述升降框固定連接的第二彈簧，所述拉簧的底端與所述升降框的頂面固定連接，所述轉動軸的外壁均勻固定連接有多組能夠與所述第一斜齒塊進行嚙合驅動的第二斜齒塊，便于在所述清潔桿將所述過濾板的一側清潔完成時，聯動所述轉動軸進行轉動180°，從而使得兩組所述過濾板的位置和朝向完成切換，之后通過石油的流動將所述篩孔內未清理的小顆粒雜質推向所述輸出管一側進行排出。

8、優選的，所述固定框內固定連接有安裝框，所述安裝框內滑動連接有能夠與所述第二斜齒塊進行單向卡接的第三斜齒塊，所述第三斜齒塊的一側固定連接有與所述安裝框固定連接的第三彈簧，便于對轉動軸的轉動方向和位置進行限位控制。

9、優選的，所述儲存盒內固定連接有第四彈簧，所述第四彈簧的一端固定連接有能夠將所述清潔桿與所述密封框內的大部分雜質推出到所述儲存盒內進行儲存的推動板，兩組所述儲存盒的側面均分別連通連接有收集管，所述殼體的側面固定連接有收集箱，兩組所述收集管均與所述收集箱的側面連通連接，便于對儲存盒內的雜質進行統一收集處理。

10、優選的，所述篩孔的兩端均呈錐形開口設計，使得兩端的開口孔徑大于中部位置的內壁孔徑，便于對雜質進行篩分的同時使得流體通過篩孔的過程中能夠將篩孔輸出端內的雜質進行推出篩孔。

11、優選的，兩組所述固定框的側面均分別固定連接有密封盒，便于對兩側導向槽進行封閉。

12、與現有技術相比，本發明的有益效果是：

13、本發明提供的一種用于石油開采可取出管道內雜質的井口閥門，解決了現有的石油開采井口閥門使用時在對管道內部雜質篩分過濾的過程中難以對濾網內部雜質進行自清潔，設備使用壽命較短的問題，通過過濾板上的篩孔對從輸入管一側流入的石油進行過濾，將過濾后的石油輸送至輸出管，通過清潔桿同步對兩組過濾板靠近輸入管一側的雜質進行清除，同時能夠在復位時通過清潔機構對過濾板的邊緣進行加固限位，在清潔桿將過濾板的一側清潔完成時，通過切換機構聯動轉動軸進行轉動180°，從而使得兩組過濾板的位置和朝向完成切換，之后通過石油的流動將篩孔內未清理的小顆粒雜質推向輸出管一側進行排出，實現過濾板自清潔功能，提升長時間使用的流通篩分效率，該裝置無需手動控制，僅通過閥門的開合，能夠在閥門關閉時自動切換過濾板的朝向并實現雜質的自清潔，清潔更加徹底高效，同時也避免了過濾板的堵塞，延長了設備整體的使用壽命。
