本技術涉及斜井巷道封堵的，尤其是涉及一種采空區廢棄巷道封堵裝置及施工方法。

背景技術：

1、在采空區注漿治理工程中，受治理范圍的約束，須對聯通治理范圍內外的廢棄斜井巷道進行封堵治理，通常該類采空區廢棄斜井巷道人員無法進入，對此，現有技術中，有的選擇模袋法注漿封堵，模袋法是指通過地表鉆孔，將加工好的模袋與注漿管結構一同下放至斜井巷道中，通過注漿將模袋充填完整，以形成封堵結構。

2、由于模袋在下放到斜井巷道中時，可能受斜井巷道的底板和壁板上尖銳物質的影響下發生破裂，導致漿液流失，以至于治理范圍內的漿液通過斜井巷道、巷道流向無需處治的深層采空區或注漿范圍外的采空區，嚴重影響到注漿治理效果，造成大量的漿液外漏，增加了材料成本，因此需要進一步改進。

技術實現思路

1、為了減少模袋受損后出現漏漿的可能，本技術提供一種采空區廢棄巷道封堵裝置及施工方法。

2、本技術提供的一種采空區廢棄巷道封堵裝置及施工方法，采用如下的技術方案：

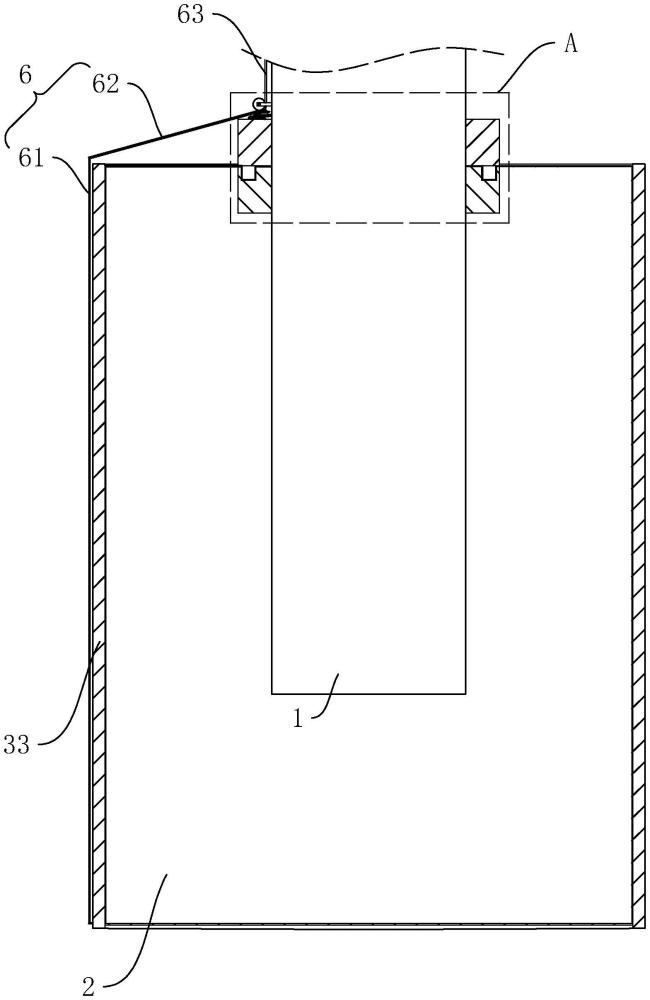

3、一種采空區廢棄巷道封堵裝置，包括用于伸入斜井巷道中的注漿管、同軸套設于注漿管外的模袋本體以及同軸套設于模袋本體外的保護袋，所述保護袋的外周壁設置有易撕口，所述易撕口沿保護袋的高度方向全長設置，所述保護袋位于易撕口處設置有易撕條，所述注漿管上設置有用于拉扯易撕條以將易撕口暴露的控制組件，所述保護袋的內壁設置有與模袋本體外周壁固定的固定面；所述控制組件包控制繩以及設置于注漿管外周壁的導向件，所述控制繩朝遠離易撕條的方向依次包括與易撕條其中一端連接的第一連接段、穿設于導向件的穿設段以及平行于注漿管長度方向設置的拉扯段，所述拉扯段遠離穿設段的一端外露于斜井巷道。

4、通過采用上述技術方案，將注漿管伸入到斜井巷道中，并帶動模袋本體一同伸入到斜井巷道中，其中，保護袋則是用于保護模袋本體，以減少在伸入過程中，模袋本體和斜井巷道內壁受尖銳物質的影響下發生破裂的可能，進而以減少后續通過注漿管進行注漿時出現漏漿的可能。

5、對于保護袋的設置，若是由具有彈性的橡膠制成，直接套設于模袋本體外，受注漿壓力雖進行膨脹，但是由于其自身的彈性，可能對漿液進行擠壓，以影響封堵效果。對此在保護袋上設置有易撕口，接著通過控制組件以對易撕條的撕扯，而對于易撕條的撕扯，可等到注漿管注漿到模袋本體最低端的高度時或是未注漿時，先拉扯控制繩的拉扯端，以對易撕條進行拉扯，從而以將易撕口暴露，以便在后續接著注漿時，隨著注漿壓力，以帶動模袋本體膨脹展開，且從易撕口處膨脹以抵緊于斜井巷道內壁，

6、其中，對于控制組件的設置，主要是為了撕開易撕條，以減少由于易撕條未撕裂完全，在注漿過程中則出現漏漿的可能，且由于易撕條在斜井巷道內，手部不易伸入以對易撕條撕扯，對此通過設置有控制繩，通過外露的拉扯段以拉扯控制繩，從而以帶動易撕條撕離于易撕口，以便后續模袋本體受注漿壓力進行膨脹。

7、優選的，所述易撕條與所述保護袋一體成型設置，所述保護袋沿自身的長度方向全長設置有兩條易撕線，以形成所需要的易撕條。

8、通過采用上述技術方案，可預先通過相關設備以在保護袋上加工該易撕線，從而以形成相應的易撕條，以在拉動控制繩后以將易撕條脫離于易撕口。

9、優選的，所述易撕條為粘接于所述保護袋位于所述易撕口兩側的易撕膠帶，所述易撕膠帶設置于所述保護袋靠近模袋本體的一側，所述第一連接段設置于所述保護袋靠近所述模袋本體的一側。

10、通過采用上述技術方案，與保護袋一體成型的易撕條來說，若是所加工的易撕線不到位，可能出現拉扯不動的情況，進而以影響后續模袋本體的膨脹，對此將易撕條為易撕膠帶設置，且粘接于保護袋位于易撕口的兩側，由于連接強度相對較差，易受控制繩的拉扯從而以將易撕膠帶撕離于保護袋，使得將易撕膠帶撕離于保護袋的成功性相對較高。

11、由于所使用的易撕膠帶有的可能相對較薄，若是設置在保護袋遠離模袋本體的一側，在伸入到斜井巷道內壁的過程中，可能會受到斜井巷道內壁處的尖銳端出現破裂的情況，對此，通過將易撕膠帶設置于保護袋靠近模袋本體的一側，可減少易撕膠帶出現破裂的可能，且可減少控制繩在拉扯過程中由于和斜井巷道內壁之間出現摩擦，隨著摩擦力的增加，拉扯控制繩可能出現斷裂，對此，將第一連接段也設置于保護袋靠近模袋本體的一側。

12、優選的，所述第一連接段設置于所述保護袋遠離于所述模袋本體的一側，所述保護袋設置有用于覆蓋所述第一連接段的覆蓋片。

13、通過采用上述技術方案，對于將控制繩設置于保護袋遠離于模袋本體的一側來說，由于在拉扯控制繩，可能與斜井巷道內壁之間出現摩擦，從而以影響對易撕條的拉扯，對此，通過設置有覆蓋片以進行覆蓋，以遮蓋控制繩以及易撕條，從而以減少控制繩隨著注漿管伸入到斜井巷道中或是在后續拉扯的過程中和尖銳物質之間的碰觸從而出現斷裂的可能。

14、優選的，所述控制繩位于拉扯段上設置有推動件，所述推動件隨著對拉扯段的拉扯以用于推動所述模袋本體朝靠近斜井巷道內壁的方向移動。

15、通過采用上述技術方案，通過在拉扯段上設置有推動件，隨著在斜井巷道外對拉扯段施加作用力，以帶動易撕條脫離于易撕口的同時，也啟動推動件以推動模袋本體朝靠近斜井巷道內壁的方向移動，以在注漿管進行注漿前先展開模袋本體，以減少出現易撕條拉扯不到位的可能，起到一定的保險作用，且也便于減少后續注漿壓力不到位以出現漏漿的可能。

16、優選的，所述推動件包括設置于所述模袋本體內周壁的推桿、鉸接于推桿的鉸接桿以及鉸接于鉸接桿的安裝環，所述推桿設置于模袋本體的上端，所述鉸接桿遠離推桿的一端的初始狀態為設置于模袋本體的下端，所述鉸接桿的長度方向傾斜于所述注漿管的長度方向；所述拉扯段上設置有與安裝環可拆卸連接的第二連接段，隨著對拉扯段的拉扯以帶動安裝環朝模袋本體的上端移動。

17、通過采用上述技術方案，在拉動易撕條撕離于保護袋前，此時鉸接桿遠離于推桿的一端的初始狀態為設置于模袋本體的下端，且鉸接桿和注漿管之間的夾角角度較小。隨著對拉扯段施力，以帶動固定塊朝靠近模袋本體的上端移動，從而以帶動鉸接桿，使得鉸接桿和注漿管之間的夾角角度越來越大，由于鉸接桿自身的長度不變，以帶動推桿朝靠近斜井巷道內壁的方向移動，從而以在撕開易撕條的同時以展開模袋本體。

18、優選的，所述注漿管的外周壁繞設有連接環，所述注漿管上設置有用于固定模袋本體的連接件，所述推動件包括設置于所述模袋本體和注漿管之間的彈簧、同軸穿設于彈簧的滑桿以及穿設于滑桿的限位塊，所述滑桿遠離限位塊的一端固定連接于模袋本體，所述滑桿開設有供限位塊穿設的定位孔，所述限位塊上開設有供所述拉扯段穿設的第二穿孔，所述拉扯段上設置有與限位塊可拆卸連接的第二連接段，當限位塊穿設于定位孔，以使得彈簧處于壓縮狀態；當對拉扯段的拉扯以使得限位塊滑移脫離于定位孔，所述彈簧迫使模袋本體朝靠近斜井巷道的內壁移動。

19、通過采用上述技術方案，在未拉動易撕條撕離于保護袋前，此時，限位塊穿設于定位孔，以使得彈簧處于壓縮狀態，隨著對拉扯段施力，以帶動限位塊朝遠離于定位孔的方向移動，以滑移脫離于定位孔，此時模袋本體在彈簧的作用力下朝靠近斜井巷道的內壁移動，以膨脹模袋本體，且抵接于斜井巷道內壁。

20、優選的，所述注漿管上設置有用于固定所述模袋本體的連接件，所述拉扯段上設置有用于將注漿管解鎖于模袋本體的解鎖件。

21、通過采用上述技術方案，通過連接件以用于固定模袋本體，從而以減少伸入到深井中或是注漿時出現松動的可能，由于注漿管通常反復利用，對此通過在拉扯段上設置有解鎖件，以用于將注漿管解鎖于模袋本體。

22、一種采空區廢棄巷道封堵裝置的施工方法，包括如下步驟：

23、確定注漿管和模袋本體的尺寸：測量相應斜井巷道的尺寸以確定注漿管的長度和直徑，接著確定所需要的模袋本體的尺寸；

24、封堵裝置的安裝：先將保護袋安裝于模袋本體外，并將控制繩與易撕條安裝后，將模袋本體套設于注漿管外后，接著將控制繩穿設于導向件；

25、下放封堵裝置：將安裝好的封堵裝置下放至斜井巷道中一定高度位置；

26、進行注漿：注漿到一定高度后，先停止注漿，此時對控制繩拉扯，以將易撕條撕離于保護袋后，接著注漿，隨著注漿壓力，以膨脹模袋本體，以朝斜井巷道內壁移動以進行封堵，當漿液填充完全后，抽離注漿管，等待漿液凝固，完成斜井巷道的注漿封堵工作。

27、綜上所述，本技術具有以下有益效果：

28、1、通過設置有保護袋，以用于保護模袋本體，而對于模袋本體的膨脹，則是通過對控制繩拉扯，以將易撕條拉扯于保護袋，以將易撕口外露，隨著注漿壓力以膨脹模袋本體，以抵緊于斜井巷道內壁，以進行封堵工作。

29、2、對于易撕條的設置，可為與保護袋一體成型設置，通過相關設備以加工出相關易撕線，或者是粘接于保護袋位于易撕口兩側的易撕膠帶，以隨著控制繩以進行拉扯。

30、3、通過在拉扯段上設置有推動件，隨著在斜井巷道外對拉扯段施加作用力，以帶動易撕條脫離于易撕口的同時，也啟動推動件以推動模袋本體朝靠近斜井巷道內壁的方向移動，以在注漿管進行注漿前先展開模袋本體，以減少出現易撕條拉扯不到位的可能，起到一定的保險作用，且也便于減少后續注漿壓力不到位以出現漏漿的可能。
