本發明涉及石油開采領域，具體而言，涉及一種基于電驅液壓技術的石油開采井下換向系統。

背景技術：

1、在石油開采過程中，隨著油田開發的深入，巖縫數量不斷增加，當需要對不同巖縫處的石油進行分別開采時，則需要對井下線路對應開口進行控制，使得井下油路的復雜性和管理難度也隨之提升。傳統的井下油路換線操作往往依賴于人工干預，這不僅效率低下，還存在安全隱患。特別是在深井和復雜地質條件下，人工操作難度極大。因此，開發一種高效、安全、自動化的井下換向系統顯得尤為重要?，F有的井下換向系統，一般是通過地面液壓系統通過液壓油路，將壓力傳輸至井下，然后控制其井下的對應開口打開或關閉，進而實現換線操作，其控制指令到達對應開口處時，往往難以保證其開口的準確性和及時性的問題。

技術實現思路

1、本發明的目的是提供一種基于電驅液壓技術的石油開采井下換向系統，解決了人工井下換線困難，安全隱患大，且地面液壓系統進行井下換線，難以保證其準確性和及時性的問題。

2、本發明的實施例通過以下技術方案實現：

3、一種基于電驅液壓技術的石油開采井下換向系統，包括：

4、地面控制中心；

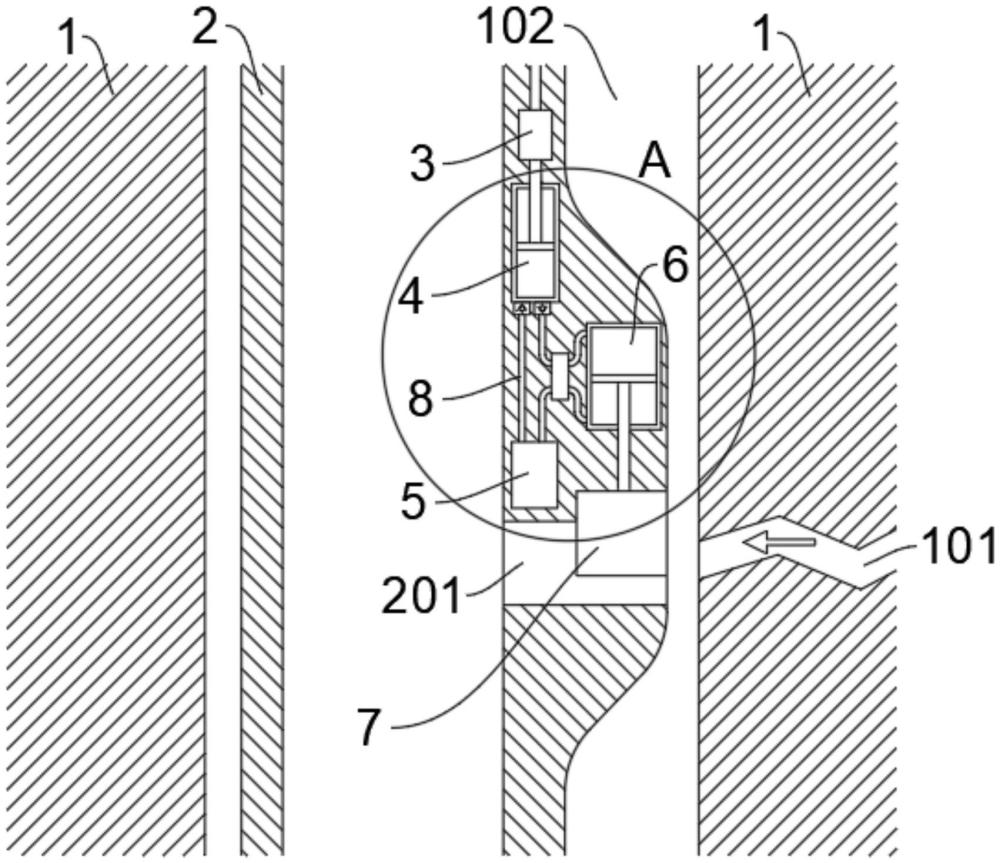

5、機械滑套，沿鉆孔設置，其側壁內設有夾層，其側壁上還設有若干貫通于機械滑套內部的流道；

6、控制管線，所述控制管線一端連接于地面控制中心，并沿機械滑套的側壁內的夾層設置；所述控制管線包括電源線路和控制線路；

7、若干井下控制終端，沿機械滑套分布于其內部夾層中，包括電驅液壓系統和閘門；所述地面控制中心通過控制管線對電驅液壓系統進行實時控制；所述閘門設于機械滑套側壁上的流道處；所述電驅液壓系統連接于閘門，驅動閘門打開或關閉。

8、所述電驅液壓系統包括電機、油泵、儲油罐和液壓油缸；所述油泵由電機驅動；所述液壓油缸的一端連接于閘門；所述儲油罐分別通過油路連接于油泵和液壓油缸。

9、所述油路包括管a、管b、管c、管d、管e和油路換向閥；所述油泵的輸出端分別通過管a與儲油罐連接，通過管b與油路換向閥一側連接；所述液壓油缸的輸入端通過管c與油路換向閥一側連接；所述液壓油缸的輸出端通過管d與油路換向閥一側連接；所述儲油罐還通過管e與油路換向閥一側連接；所述油路換向閥和電機分別通過控制線路與地面控制中心電連接。

10、所述管a和管b上均設有單向閥；所述管a上的單向閥指向油泵；所述管b上的單向閥指向油路換向閥。

11、一種基于電驅液壓技術的石油開采井下換向系統的控制方法，包括以下步驟：

12、步驟1，地面控制中心根據需求，向井下發出換線指令；

13、步驟2，指令通過控制線路傳輸至多個井下控制終端處；

14、步驟3，在需要閘門關閉的井下控制終端中，使得電機驅動油泵，將液壓油從儲油罐中泵至液壓油缸的輸入端，并使液壓油缸內的液壓油，從輸出端排出至儲油罐，從而使其一側的流道關閉；

15、步驟4，在需要閘門打開的井下控制終端中，使得電機驅動油泵，將液壓油從儲油罐中泵至液壓油缸的輸出端，并使液壓油缸內的液壓油，從輸入端排出至儲油罐，從而使其一側的流道打開。

16、所述步驟3包括：

17、步驟3-1，在進行閘門關閉步驟時，油路換向閥分別將管b和管c連通，以及將管d和管e連通；

18、步驟3-2，電機驅動油泵工作，將液壓油沿管a通過單向閥抽進油泵內的腔室中；

19、步驟3-3，然后油泵將液壓油推出，使得液壓油通過單向閥，并依次沿管b和管c，通入液壓油缸輸入端的內部腔室中，同時液壓油缸輸出端的內部腔室中的液壓油依次沿管d和管e，排出至儲油罐中；

20、步驟3-4，重復步驟3-2和步驟3-3，液壓油缸的輸出端即可推動閘門將流道關閉。

21、所述步驟4包括：

22、步驟4-1，在進行閘門打開步驟時，油路換向閥分別將管b和管d連通，以及將管c和管e連通；

23、步驟4-2，電機驅動油泵工作，將液壓油沿管a通過單向閥抽進油泵內的腔室中；

24、步驟4-3，然后油泵將液壓油推出，使得液壓油通過單向閥，并依次沿管b和管d，通入液壓油缸輸出端的內部腔室中，同時液壓油缸輸入端的內部腔室中的液壓油依次沿管c和管e，排出至儲油罐中；

25、步驟4-4，重復步驟4-2和步驟4-3，液壓油缸的輸出端即可拉動閘門將流道打開。

26、本發明實施例的技術方案至少具有如下優點和有益效果：

27、1.本發明的一種基于電驅液壓技術的石油開采井下換向系統，由于現有一般采用設置于地面的液壓系統，通過液壓油路往井下傳輸時，其液壓管線過長，使得響應速度受限，影響及時性，且液壓管線容易受到擠壓，影響正常工作，因此本發明通過地面控制中心遠程發送指令，然后僅通過控制管線連接于井下控制終端進行控制其開啟或關閉，使得其響應速度加快，能夠及時實現換線操作；

28、2.本發明的一種基于電驅液壓技術的石油開采井下換向系統，由于設置于地面的液壓系統通過液壓油路往井下傳輸時，其管線深入井下，使得液體壓強過大存在安全隱患，且液壓管線入井時深度受限，因此本發明通過在井下的機械滑套上設置若干單獨的井下控制終端，其集合了電驅液壓系統，可通過單獨的液壓循環控制其對應的閘門開啟或關閉，實現遠程井下換線，避免了液壓管線過長，并且使得其響應速度進一步提升；

29、3.本發明的一種基于電驅液壓技術的石油開采井下換向系統，采用的控制管線和井下控制終端均設于機械滑套的夾層中，并在其夾層中設置可打開關閉的閘門，配合換向指令進行打開關閉，并且隨機械滑套一同置于井下，分別控制不同段的石油開采進出口，有效利用了空間資源，減少了占地面積。

技術特征：

1.一種基于電驅液壓技術的石油開采井下換向系統，其特征在于，包括：

2.根據權利要求1所述的一種基于電驅液壓技術的石油開采井下換向系統，其特征在于，所述電驅液壓系統包括電機、油泵、儲油罐和液壓油缸；所述油泵由電機驅動；所述液壓油缸的一端連接于閘門；所述儲油罐分別通過油路連接于油泵和液壓油缸。

3.根據權利要求2所述的一種基于電驅液壓技術的石油開采井下換向系統，其特征在于，所述油路包括管a、管b、管c、管d、管e和油路換向閥；所述油泵的輸出端分別通過管a與儲油罐連接，通過管b與油路換向閥一側連接；所述液壓油缸的輸入端通過管c與油路換向閥一側連接；所述液壓油缸的輸出端通過管d與油路換向閥一側連接；所述儲油罐還通過管e與油路換向閥一側連接；所述油路換向閥和電機分別通過控制線路與地面控制中心電連接。

4.根據權利要求3所述的一種基于電驅液壓技術的石油開采井下換向系統，其特征在于，所述管a和管b上均設有單向閥；所述管a上的單向閥指向油泵；所述管b上的單向閥指向油路換向閥。

5.一種根據權利要求1所述的基于電驅液壓技術的石油開采井下換向系統的控制方法，其特征在于，包括以下步驟：

6.根據權利要求5所述的一種基于電驅液壓技術的石油開采井下換向系統，其特征在于，所述步驟3包括：

7.根據權利要求5所述的一種基于電驅液壓技術的石油開采井下換向系統，其特征在于，所述步驟4包括：

技術總結
一種基于電驅液壓技術的石油開采井下換向系統，本發明涉及石油開采領域，包括地面控制中心、機械滑套、控制管線和若干井下控制終端；機械滑套沿鉆孔設置，其側壁內設有夾層，其側壁上還設有若干流道；控制管線連接于地面控制中心，并沿機械滑套側壁內的夾層設置；控制管線包括電源線路和控制線路；若干井下控制終端沿機械滑套分布于其內部夾層中，包括電驅液壓系統和閘門；地面控制中心通過控制管線對電驅液壓系統進行實時控制；閘門設于機械滑套側壁上；電驅液壓系統連接于閘門，驅動閘門打開或關閉。解決了人工井下換線困難，安全隱患大，且地面液壓系統進行井下換線，難以保證其準確性和及時性的問題。

技術研發人員：洪苑棟
受保護的技術使用者：鈺宸禾創能源科技（成都）有限公司
技術研發日：
技術公布日：2025/4/28
