本實用新型涉及一種消防離心機使用到的風葉葉片及使用該葉片的輪轂。

背景技術：

消防離心風機一般用于高樓防火，其在工作過程中對高溫煙氣進行排放，即將室內發生火災的高溫煙氣排放到室外，從而保護人們的人身及財產安全。目前消防離心風機采用的風葉一般采用鋁制，主要是其重量較輕，但在工作過程中，其容易被高溫的煙氣傳熱變形，影響風機的使用。

技術實現要素：

本實用新型的目的是提供一種用于特殊環境的如消防上使用到的離心風葉，解決如何防止葉片被高溫煙氣傳熱變形影響使用的技術問題。

本實用新型的另一個目的是提供一種使用上述風葉的輪轂，解決如何防止輪轂上的葉片被高溫煙氣傳熱變形影響使用的技術問題。

離心風機葉片，包括兩個絕熱板、一個風板；絕熱板中間位置具有放置風板的空腔，空腔的內側具有凸臺，絕熱板外側具有安裝插銷；風板包裹在兩個絕熱板內部，風板外側與上述凸臺對應的位置具有凹槽，上述凸臺和凹槽相互匹配在一起；兩個絕熱板與風板固定在一起；上述風板內部空心，風板內部空心的邊緣位置具有鋸齒形結構。

所述絕熱板為陶瓷板。

輪轂，包括兩個上述離心風機葉片、三個固定板；兩個上述離心風機葉片彼此固定在三個固定板之間并且成交錯設置；固定板上具有插銷孔，絕熱板的安裝插銷設置在上述插銷孔內。

本實用新型的有益效果是：由于在目前的風板的兩側安裝了兩個絕熱板，這樣風板就包裹在絕熱板內部不受外界高溫煙氣的影響，絕熱板為陶瓷也方便清洗；而且，風板上凹槽的設計，使得其與絕熱板結合緊密不松動，而且內部中空的設計起到隔熱和消聲的作用，內部鋸齒形的結構可提高風葉的結構強度。

附圖說明

圖1是風葉中絕熱板和風板結合的示意圖；

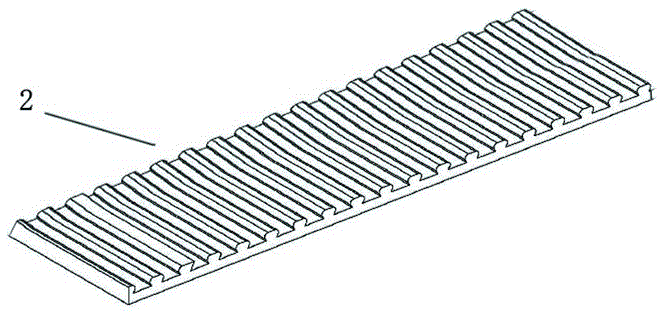

圖2是風板一側顯示凹槽結構的示意圖；

圖3是輪轂的示意圖；

圖4是顯示輪轂一側的示意圖；

圖中 1. 絕熱板、11. 空腔、12. 凸臺、13. 安裝插銷、2. 風板、21. 凹槽、22. 螺栓安裝孔、23. 鋸齒形結構、3. 固定板、31. 插銷孔、4. 輪轂、5. 離心風機葉片。

具體實施方式

請參考圖1至圖4，圖中的離心風機葉片5，包括兩個絕熱板1、一個風板2。

絕熱板1可采用陶瓷，這樣隔熱效果好，其形狀做成煙灰缸的結構，其中間位置具有放置風板的空腔11，空腔11的內側具有凸臺12，絕熱板1左右外側具有安裝插銷13。其中空腔11用于放置風板2，凸臺12則與風板的凹槽21匹配，安裝插銷13則用于將其固定在輪轂4的固定板3上從而與固定板3形成輪轂4。

風板2包裹在兩個絕熱板1內部，風板2外側與上述凸臺12對應的位置具有凹槽21，上述凸臺12和凹槽21相互匹配在一起；風板2的兩側具有螺栓安裝孔22，兩個絕熱板1通過螺栓與風板2固定在一起；上述風板2內部中空，風板內部空心的邊緣位置具有鋸齒形結構23。

輪轂4，包括兩個上述離心風機葉片5、三個固定板3；兩個上述離心風機葉片5彼此固定在三個固定板3之間并且成交錯設置；固定板3上具有插銷孔31，絕熱板1的安裝插銷13設置在上述插銷孔31內。這樣固定板3就能很牢固的固定住風葉。
