本技術涉及排水器，具體為一種氣動零氣耗排水器。

背景技術：

1、壓縮空氣系統的空壓機、儲氣罐、冷卻器、高效除油器、油水分離器、大型冷干機及過濾器等設備在使用過程中需要處理冷凝水。一般需要通過零氣耗排水器對水箱內部冷凝水進行定量排水，避免高壓氣體通過排水器排出。

2、現有裝置主要是通過水位檢測器配合閥體排放冷凝水，現有技術多類似于一種零氣耗智能排水器，專利號為cn214274654u的結構包括殼體，所述殼體的上側設置有控制機構，所述殼體的正面的設置有液位計，殼體的左側設置有定位機構，殼體的右側設置有排水機構，殼體的內部設置有液位傳感器。該實用新型達到了自動排放無需值守，故障發生率極低且排水安全性得到了保障，該裝置依舊存在可以優化的地方。

3、現有裝置主要是通過電磁閥來控制排放冷凝水，使得部分裝置難以依據水箱內部和伸縮氣管內部的壓差來控制閥芯限位滑動，從而導致冷凝水不便于自動通過閥芯進行排水，同時部分裝置難以調節伸縮架和伸縮氣管位置，從而導致不便于依據空氣壓縮功率來調節伸縮氣管的氣壓范圍，降低裝置的工作效率和實用性，因此，為了解決上述問題，提出一種氣動零氣耗排水器。

技術實現思路

1、本實用新型的目的在于提供一種氣動零氣耗排水器，以解決上述背景技術中提到的現有技術中的現有裝置主要是通過電磁閥來控制排放冷凝水，使得部分裝置難以依據水箱內部和伸縮氣管內部的壓差來控制閥芯限位滑動，從而導致冷凝水不便于自動通過閥芯進行排水，同時部分裝置難以調節伸縮架和伸縮氣管位置，從而導致不便于依據空氣壓縮功率來調節伸縮氣管的氣壓范圍的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種氣動零氣耗排水器，包括水箱，所述水箱的左側固定連接有水位監測器，所述水箱的右側下方固定連接有排水閥，所述排水閥的頂部固定連接有傳動筒，所述傳動筒的頂部固定連接有調節箱，所述水箱的前側中部固定連接有控制臺；

3、所述傳動筒的內部設有排水機構，所述排水機構包括閥芯，所述閥芯的內部插設在排水閥的內壁，所述調節箱的內部設有調節機構，所述調節機構包括伺服電機，所述伺服電機的底部固定連接在調節箱的頂部中間。

4、優選的，所述閥芯的頂端穿過排水閥的頂部并固定連接有伸縮架，所述伸縮架的內壁固定連接有伸縮氣管。

5、優選的，所述伸縮架的頂板前側固定連接有排氣閥，所述伸縮架的頂板后側固定連接有單向閥，所述單向閥的頂部固定連接有增壓氣泵。

6、優選的，所述伺服電機的底部中間固定連接有傳動軸，所述傳動軸的底端穿過調節箱并固定連接有第一錐形齒輪。

7、優選的，所述第一錐形齒輪的下方嚙合連接有第二錐形齒輪，所述第二錐形齒輪的內壁固定連接有傳動蝸桿，所述傳動蝸桿的兩端活動連接在調節箱的內壁上。

8、優選的，所述傳動蝸桿的外壁兩側嚙合連接有傳動蝸輪，所述傳動蝸輪的內壁固定連接有傳動螺桿，所述傳動螺桿的頂端活動連接在調節箱的內壁頂部。

9、優選的，所述傳動螺桿的底端穿過傳動筒并套設有升降螺筒，所述升降螺筒的底端固定連接在伸縮架的頂部兩側。

10、與現有技術相比，本實用新型的有益效果是：

11、1.本實用新型通過排水機構中的閥芯、伸縮架、伸縮氣管、排氣閥、單向閥和增壓氣泵等結構，通過控制臺啟動增壓氣泵并通過單向閥對伸縮氣管進行充氣增壓，使得伸縮氣管展開并推送伸縮架的底板和閥芯向下滑動，當水箱內部氣壓大于伸縮氣管內部氣壓時，冷凝液通過閥芯和排水閥排出，實現了對水箱的恒壓排水，使得部分裝置可以依據水箱內部和伸縮氣管內部的壓差來控制閥芯限位滑動，便于水箱可自動通過閥芯進行排水，提升了裝置的節能性和實用性。

12、2.本實用新型通過調節機構中的伺服電機、傳動軸、第一錐形齒輪、第二錐形齒輪、傳動蝸桿、傳動蝸輪、傳動螺桿和升降螺筒等結構，通過控制臺啟動伺服電機帶動傳動軸和第一錐形齒輪限位轉動，第一錐形齒輪嚙合帶動第二錐形齒輪和傳動蝸桿限位轉動，傳動蝸桿嚙合帶動傳動蝸輪和傳動螺桿限位轉動，傳動螺桿帶動升降螺筒、伸縮架、伸縮氣管和閥芯上下滑動，實現了對恒壓范圍的調節，使得部分裝置可以調節伸縮架和伸縮氣管位置，便于伸縮氣管的氣壓范圍可以依據空氣壓縮功率進行同步匹配，提升了裝置的調節性和實用性。

技術特征：

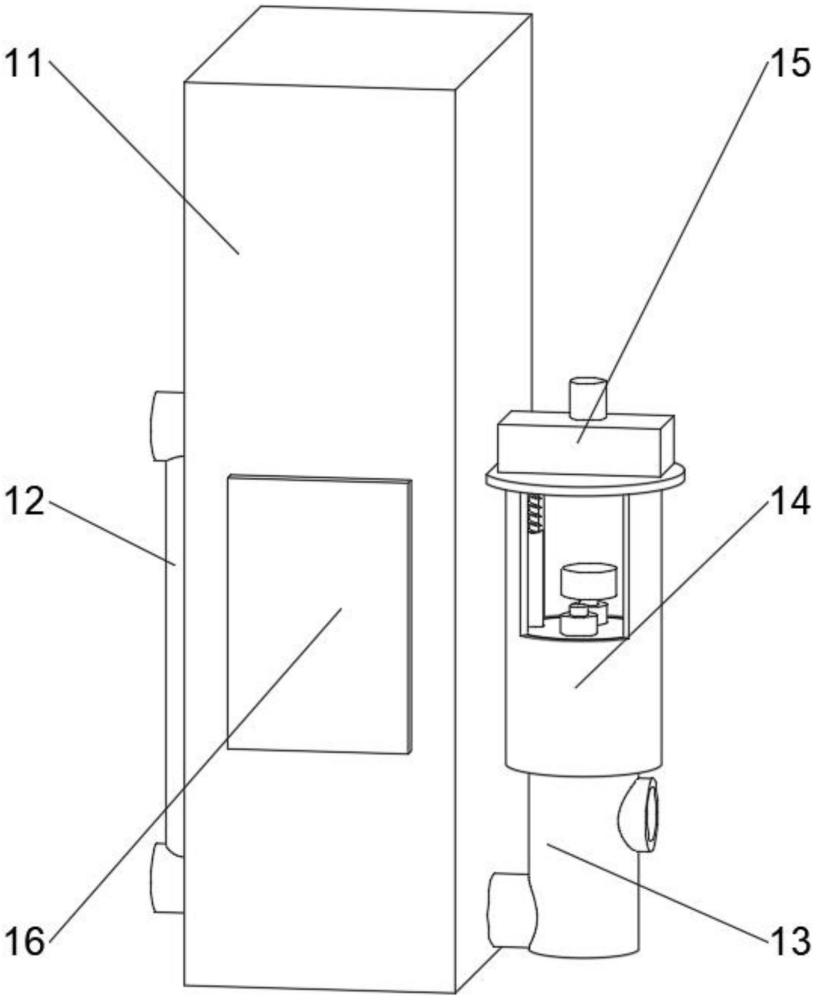

1.一種氣動零氣耗排水器，包括水箱(11)，其特征在于：所述水箱(11)的左側固定連接有水位監測器(12)，所述水箱(11)的右側下方固定連接有排水閥(13)，所述排水閥(13)的頂部固定連接有傳動筒(14)，所述傳動筒(14)的頂部固定連接有調節箱(15)，所述水箱(11)的前側中部固定連接有控制臺(16)；

2.根據權利要求1所述的一種氣動零氣耗排水器，其特征在于：所述閥芯(21)的頂端穿過排水閥(13)的頂部并固定連接有伸縮架(22)，所述伸縮架(22)的內壁固定連接有伸縮氣管(23)。

3.根據權利要求2所述的一種氣動零氣耗排水器，其特征在于：所述伸縮架(22)的頂板前側固定連接有排氣閥(24)，所述伸縮架(22)的頂板后側固定連接有單向閥(25)，所述單向閥(25)的頂部固定連接有增壓氣泵(26)。

4.根據權利要求1所述的一種氣動零氣耗排水器，其特征在于：所述伺服電機(31)的底部中間固定連接有傳動軸(32)，所述傳動軸(32)的底端穿過調節箱(15)并固定連接有第一錐形齒輪(33)。

5.根據權利要求4所述的一種氣動零氣耗排水器，其特征在于：所述第一錐形齒輪(33)的下方嚙合連接有第二錐形齒輪(34)，所述第二錐形齒輪(34)的內壁固定連接有傳動蝸桿(35)，所述傳動蝸桿(35)的兩端活動連接在調節箱(15)的內壁上。

6.根據權利要求5所述的一種氣動零氣耗排水器，其特征在于：所述傳動蝸桿(35)的外壁兩側嚙合連接有傳動蝸輪(36)，所述傳動蝸輪(36)的內壁固定連接有傳動螺桿(37)，所述傳動螺桿(37)的頂端活動連接在調節箱(15)的內壁頂部。

7.根據權利要求6所述的一種氣動零氣耗排水器，其特征在于：所述傳動螺桿(37)的底端穿過傳動筒(14)并套設有升降螺筒(38)，所述升降螺筒(38)的底端固定連接在伸縮架(22)的頂部兩側。

技術總結
本技術涉及排水器技術領域，具體為一種氣動零氣耗排水器，包括水箱，所述水箱的左側固定連接有水位監測器，所述水箱的右側下方固定連接有排水閥，所述排水閥的頂部固定連接有傳動筒，所述傳動筒的頂部固定連接有調節箱，所述水箱的前側中部固定連接有控制臺，所述傳動筒的內部設有排水機構，所述調節箱的內部設有調節機構。本技術實現了水箱的恒壓排水和恒壓范圍的調節，提升了裝置的節能性和調節性。

技術研發人員：黃宇
受保護的技術使用者：念承氣動科技南京有限公司
技術研發日：20240924
技術公布日：2025/4/28
