本發明涉及電液伺服，尤其涉及一體化電液伺服機構。

背景技術：

1、電液伺服機構是高端水利機械裝備中的一類重要控制設備，在水利工程進行清污的過程中，常會將電液伺服機構應用于清污機器人，電液伺服控制系統是以液壓為動力，采用電氣方式實現信號傳輸和控制的機械量自動控制系統。

2、現如今通常使用的電液伺服機構以電液伺服閥為主體，通過力矩馬達組件的磁力變化以使電磁伺服閥的流通口交替導通，以控制液壓缸中的油液流動實現伺服作業，傳統電液伺服機構往往將力矩馬達組件和電液伺服閥構成的控制機構、與液壓油缸和儲油筒分離設置，往往實際不便于安裝，而簡單地將各部分糅合在一起會影響整體伺服機構的使用效果。

技術實現思路

1、基于背景技術的技術問題，本發明提出了一體化電液伺服機構。

2、本發明提出的一體化電液伺服機構，包括力矩馬達組件、電液伺服閥、液壓油缸和儲油筒，所述電液伺服閥設置有兩個與儲油筒連通的出油口一和兩個與液壓油缸連通的出油口二，還包括有安裝殼體和底板；所述安裝殼體的底端開口設置，所述安裝殼體的底端與底板密封連接，所述力矩馬達組件、電液伺服閥、液壓油缸和儲油筒均封裝于安裝殼體內；兩個所述出油口一與儲油筒之間均連接有連接管，兩個所述連接管分別設置于液壓油缸兩端的底部位置；所述液壓油缸設置有固定筒和伸縮桿，所述固定筒底端和其中一個出油口二之間連接有油管一，所述固定筒頂端和另一個出油口二之間連接有油管二，所述油管二呈螺旋狀分布于液壓油缸的外部；所述油管二和兩個連接管均采用導熱金屬材質制作。

3、優選的，所述底板的頂端開設有與安裝殼體底端相適配的嵌入槽，所述底板的頂端開設有多個定位孔，所述安裝殼體外壁的底端固定有多個固定環四，所述底板頂端與固定環四對應的位置開設有固定孔，所述固定孔與固定環四之間螺紋連接有固定栓四，所述固定栓四的頂端螺紋連接有位于固定環四上方的固定螺母四，所述固定孔的底端開設有與固定栓四相適配的重合槽四，所述固定栓四的底端設置有內六角槽。

4、優選的，所述電液伺服閥的殼體截面大于力矩馬達組件的殼體截面，所述電液伺服閥的殼體頂部外圍開設有多個豎直設置的輔助槽，所述安裝殼體內壁固定有多個與輔助槽位置對應的定位環一，所述輔助槽的底端開設有通孔，所述通孔和定位環一之間螺紋連接有向上旋入的固定栓一，所述通孔底端開設有與固定栓一相適配的重合槽一，所述固定栓一的底端設置有內六角槽。

5、優選的，所述儲油筒的外圍底部固定有多個固定環三，所述安裝殼體內壁與固定環三對應的位置固定有定位環三，所述固定環三和定位環三之間螺紋連接有向上旋入的固定栓三，所述固定栓三的底端設置有內六角槽；所述固定筒外壁的頂端固定有多個固定環二，所述安裝殼體頂部?jī)?nèi)壁與固定環二對應的位置設置有定位桿，所述定位桿外壁與固定環二內壁滑動連接，所述定位桿外壁底端螺紋連接有位于固定環二下方的固定螺母二，所述固定螺母二的底端封口，所述固定螺母二的底端設置有內六角槽。

6、優選的，所述安裝殼體設置有與液壓油缸對應的殼體一、與力矩馬達組件和電液伺服閥對應的殼體二、與儲油筒對應的殼體三，所述殼體二的側壁底部開設有與殼體一內連通的穿槽一，所述殼體三的側壁底部開設有與殼體一內連通的穿槽三，所述殼體三的側壁頂部開設有與殼體一內連通的穿槽二，所述電液伺服閥的殼體外壁與殼體二的內壁底部滑動連接，所述殼體一的內壁設置有體積可伸縮變化的分散氣腔。

7、優選的，所述殼體二的頂部?jī)?nèi)壁固定有球狀結構的氣囊一，所述氣囊一的底端與力矩馬達組件的頂部接觸，所述氣囊一的底部設置成可形變的導熱材料，所述氣囊一的側邊連接有兩個與分散氣腔連通的氣管一。

8、優選的，所述儲油筒的頂端內壁固定有彈簧，所述彈簧的底端固定有與儲油筒內壁滑動連接的活塞，所述儲油筒的頂端連接有與分散氣腔連通的限位管，所述儲油筒的底端設置有向內部凸出的凹陷部，所述凹陷部的中間位置連接有與儲油筒內連通的連接油管，所述連接油管上設置有油閥。

9、優選的，所述殼體三頂部?jī)?nèi)壁與限位管對應的位置固定有底端開口的限位筒，所述限位筒側壁與穿槽二對應的位置連接有氣管二，所述氣管二與分散氣腔連通，所述限位筒的內壁底部與限位管的外壁頂端滑動連接，所述限位筒的內壁固定有限位密封圈。

10、優選的，所述殼體一設置有處于中間區域的安裝部，所述安裝部設置成圓筒狀結構，所述安裝部的四角位置均設置有向外延伸的延伸部，所述殼體一兩端位于延伸部和安裝部之間的位置設置有向內凹陷的連接部，所述連接部的外壁開設有豎直方向等距離分布的貫穿槽，所述貫穿槽的內壁固定有散熱片。

11、優選的，所述分散氣腔設置有四組與延伸部對應的氣囊機構，所述氣囊機構設置有豎直方向分布的多個氣囊二，相鄰兩個所述氣囊二之間連接有通氣管，相鄰兩個所述氣囊機構的頂端之間連接有連通管，所述通氣管和連通管均采用導熱的金屬材料制作而成。

12、本發明中的有益效果為：

13、1、本發明實施例中，通過安裝殼體一體成型的結構而將力矩馬達組件、電液伺服閥、液壓油缸和儲油筒封裝于其中，以便于通過底板直接進行各部分整體的安裝使用，另外通過將與儲油筒連接的兩個連接管設置于兩端底部，以及將油管二成螺旋狀分布于液壓油缸的外部，以通過增加安裝殼體內氣體的差速變向流動來提高對內部的散熱降溫效果；從而通過該一體化電液伺服機構的整體設置，增強實際伺服機構的安裝使用便捷性，以及增強實際長時間使用的有效性，以及提高對各部分設備的長久保護效果。

14、2、本發明實施例中，通過各個栓體以及固定螺母二的底端設置有內六角槽，而便于工作人員從安裝殼體底端開口處進行快速的安裝固定，以提高實際安裝的便捷性，以及提高安裝固定后設備整體的牢固性，從而進一步提高設備一體化設備后長久使用的有效性。

15、3、本發明實施例中，通過電液伺服閥對應位置的氣囊一因溫度變化而擠壓氣流進入對應側邊的氣囊二中，儲油筒位置對應的氣流涌入至另一側邊的氣囊二中，以通過各個位置的氣囊二而變化而提高安裝殼體內的氣流運動變化效果，并通過使氣流在頂端匯集而提高頂端位置的氣流運動流速而提高頂端熱量的換熱降溫效果。

技術特征：

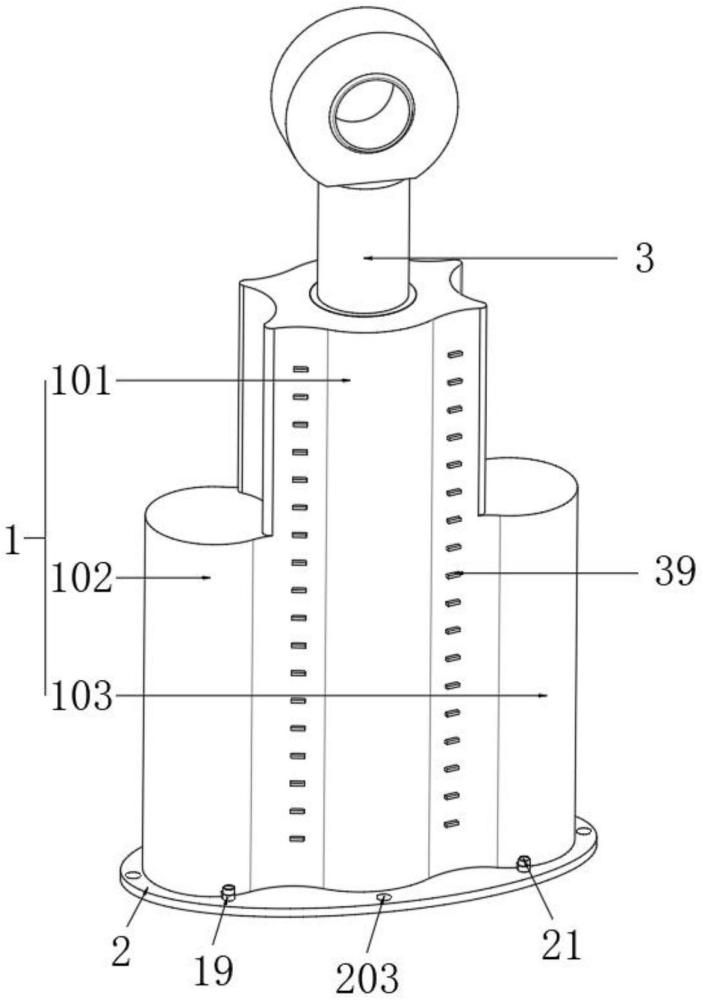

1.一體化電液伺服機構，包括力矩馬達組件(4)、電液伺服閥(5)、液壓油缸(3)和儲油筒(6)，所述電液伺服閥(5)設置有兩個與儲油筒(6)連通的出油口一和兩個與液壓油缸(3)連通的出油口二，其特征在于，還包括有安裝殼體(1)和底板(2)；

2.根據權利要求1所述的一體化電液伺服機構，其特征在于，所述底板(2)的頂端開設有與安裝殼體(1)底端相適配的嵌入槽(202)，所述底板(2)的頂端開設有多個定位孔(203)，所述安裝殼體(1)外壁的底端固定有多個固定環四(19)，所述底板(2)頂端與固定環四(19)對應的位置開設有固定孔(201)，所述固定孔(201)與固定環四(19)之間螺紋連接有固定栓四(20)，所述固定栓四(20)的頂端螺紋連接有位于固定環四(19)上方的固定螺母四(21)，所述固定孔(201)的底端開設有與固定栓四(20)相適配的重合槽四，所述固定栓四(20)的底端設置有內六角槽。

3.根據權利要求1所述的一體化電液伺服機構，其特征在于，所述電液伺服閥(5)的殼體截面大于力矩馬達組件(4)的殼體截面，所述電液伺服閥(5)的殼體頂部外圍開設有多個豎直設置的輔助槽(12)，所述安裝殼體(1)內壁固定有多個與輔助槽(12)位置對應的定位環一(13)，所述輔助槽(12)的底端開設有通孔，所述通孔和定位環一(13)之間螺紋連接有向上旋入的固定栓一(14)，所述通孔底端開設有與固定栓一(14)相適配的重合槽一，所述固定栓一(14)的底端設置有內六角槽。

4.根據權利要求3所述的一體化電液伺服機構，其特征在于，所述儲油筒(6)的外圍底部固定有多個固定環三(16)，所述安裝殼體(1)內壁與固定環三(16)對應的位置固定有定位環三(17)，所述固定環三(16)和定位環三(17)之間螺紋連接有向上旋入的固定栓三(18)，所述固定栓三(18)的底端設置有內六角槽；

5.根據權利要求1至4中任意一項所述的一體化電液伺服機構，其特征在于，所述安裝殼體(1)設置有與液壓油缸(3)對應的殼體一(101)、與力矩馬達組件(4)和電液伺服閥(5)對應的殼體二(102)、與儲油筒(6)對應的殼體三(103)，所述殼體二(102)的側壁底部開設有與殼體一(101)內連通的穿槽一(22)，所述殼體三(103)的側壁底部開設有與殼體一(101)內連通的穿槽三(31)，所述殼體三(103)的側壁頂部開設有與殼體一(101)內連通的穿槽二(30)，所述電液伺服閥(5)的殼體外壁與殼體二(102)的內壁底部滑動連接，所述殼體一(101)的內壁設置有體積可伸縮變化的分散氣腔(32)。

6.根據權利要求5所述的一體化電液伺服機構，其特征在于，所述殼體二(102)的頂部?jī)?nèi)壁固定有球狀結構的氣囊一(23)，所述氣囊一(23)的底端與力矩馬達組件(4)的頂部接觸，所述氣囊一(23)的底部設置成可形變的導熱材料，所述氣囊一(23)的側邊連接有兩個與分散氣腔(32)連通的氣管一(24)。

7.根據權利要求5所述的一體化電液伺服機構，其特征在于，所述儲油筒(6)的頂端內壁固定有彈簧(25)，所述彈簧(25)的底端固定有與儲油筒(6)內壁滑動連接的活塞(26)，所述儲油筒(6)的頂端連接有與分散氣腔(32)連通的限位管(27)，所述儲油筒(6)的底端設置有向內部凸出的凹陷部(601)，所述凹陷部(601)的中間位置連接有與儲油筒(6)內連通的連接油管(602)，所述連接油管(602)上設置有油閥。

8.根據權利要求7所述的一體化電液伺服機構，其特征在于，所述殼體三(103)頂部?jī)?nèi)壁與限位管(27)對應的位置固定有底端開口的限位筒(28)，所述限位筒(28)側壁與穿槽二(30)對應的位置連接有氣管二(29)，所述氣管二(29)與分散氣腔(32)連通，所述限位筒(28)的內壁底部與限位管(27)的外壁頂端滑動連接，所述限位筒(28)的內壁固定有限位密封圈。

9.根據權利要求5所述的一體化電液伺服機構，其特征在于，所述殼體一(101)設置有處于中間區域的安裝部(33)，所述安裝部(33)設置成圓筒狀結構，所述安裝部(33)的四角位置均設置有向外延伸的延伸部(34)，所述殼體一(101)兩端位于延伸部(34)和安裝部(33)之間的位置設置有向內凹陷的連接部(35)，所述連接部(35)的外壁開設有豎直方向等距離分布的貫穿槽，所述貫穿槽的內壁固定有散熱片(39)。

10.根據權利要求9所述的一體化電液伺服機構，其特征在于，所述分散氣腔(32)設置有四組與延伸部(34)對應的氣囊機構，所述氣囊機構設置有豎直方向分布的多個氣囊二(36)，相鄰兩個所述氣囊二(36)之間連接有通氣管(37)，相鄰兩個所述氣囊機構的頂端之間連接有連通管(38)，所述通氣管(37)和連通管(38)均采用導熱的金屬材料制作而成。

技術總結
本發明屬于電液伺服技術領域，尤其是一體化電液伺服機構，現提出以下方案，包括力矩馬達組件、電液伺服閥、液壓油缸和儲油筒，所述電液伺服閥設置有兩個與儲油筒連通的出油口一和兩個與液壓油缸連通的出油口二，還包括有安裝殼體和底板；所述安裝殼體的底端開口設置，所述安裝殼體的底端與底板密封連接，所述力矩馬達組件、電液伺服閥、液壓油缸和儲油筒均封裝于安裝殼體內；兩個所述出油口一與儲油筒之間均連接有連接管，兩個所述連接管分別設置于液壓油缸兩端的底部位置。本發明通過該一體化電液伺服機構的整體設置，增強實際伺服機構的安裝使用便捷性，以及增強實際長時間使用的有效性，以及提高對各部分設備的長久保護效果。

技術研發人員：林華,韓剛,紀小虎,曹昌勇,李祥猛
受保護的技術使用者：皖西學院
技術研發日：
技術公布日：2025/4/24
