本實用新型涉及一種截止閥，該截止閥主要應用于制冷技術領域。

背景技術：

截止閥是流體只能沿進水口流動，出水口介質卻無法回流，俗稱截止閥。截止閥又稱止回閥或逆止閥。用于液壓系統中防止油流反向流動,或者用于氣動系統中防止壓縮空氣逆向流動。截止閥有直通式和直角式兩種。直通式截止閥用螺紋連接安裝在管路上。直角式截止閥有螺紋連接、板式連接和法蘭連接三種形式。液控截止閥也稱閉鎖閥或保壓閥，它與截止閥相同，用以防止油液反向流動。但在液壓回路中需要油流反向流動時又可利用控制油壓，打開截止閥，使油流在兩個方向都可流動。液控截止閥采用錐形閥芯，因此密封性能好。在要求封閉油路時，可用此閥作為油路的單向鎖緊而起保壓作用。液控截止閥控制油的泄漏方式有內泄式和外泄式二種。在油流反向出口無背壓的油路中可用內泄式；否則需用外泄式，以降低控制油壓力。

現有的直角式截止閥主要由閥體和閥桿組成，并通過閥桿的調節可實現對流體的流量控制以及截止閥的開關狀態。閥體內設有閥桿腔，閥桿可在閥桿腔內直線運動，閥桿的末端設有密封圈，當密封圈隨閥桿向閥體內運動時，流量逐漸減小；當密封圈運動至與閥體的流體入口相互抵接時，則截止閥關閉；當密封圈隨閥桿往外運動時，則截止閥處于打開狀態，并且流量逐漸增大。現有的密封圈通常是呈中空的圓柱體形狀，這種密封圈雖然加工簡單，制作成本也相對較低，但是由于接觸面積較小，其密封性能往往較差，當流體壓力較大時往往不能達到徹底的密封效果。并且，現有密封圈通常為橡膠材料，它不能在低溫環境下長時間使用。

技術實現要素：

本實用新型提供了一種應用于空調制冷的截止閥，其主要目的在于客服現有技術存在的閥門與閥體之間密封性較差的缺點。

本實用新型的技術方案如下：一種適用于制冷環境的截止閥，包括閥體和閥桿，所述閥體內設有供閥桿運動的閥桿腔，閥桿的末端設有用于控制閥體內流體流量的密封圈，所述密封圈由底部的圓柱體部以及與圓柱體部一體成型的圓臺面部組成，所述閥桿腔的內端設有與該密封圈適配的凹口。

進一步的，密封圈的圓臺面部的下底面和圓臺面呈28°至32°。

更進一步的，圓臺面部的下底面和圓臺面呈30°。

再進一步的，密封圈為聚四氟乙烯密封圈。

由上述對本實用新型的描述可知，和現有技術相比，本實用新型具有如下優點：一，本實用新型的密封圈具有一圓臺面，極大得增加了與閥桿腔的接觸面積，能達到理想的密封效果。二，經過實踐測試證明當下底面和圓臺面呈28°—32°的時候，效果較為理想，尤其是在30°時，效果最佳。三，密封圈采用聚四氟乙烯，能在低溫環境下長時間使用。

附圖說明

圖1為截止閥的結構示意圖。

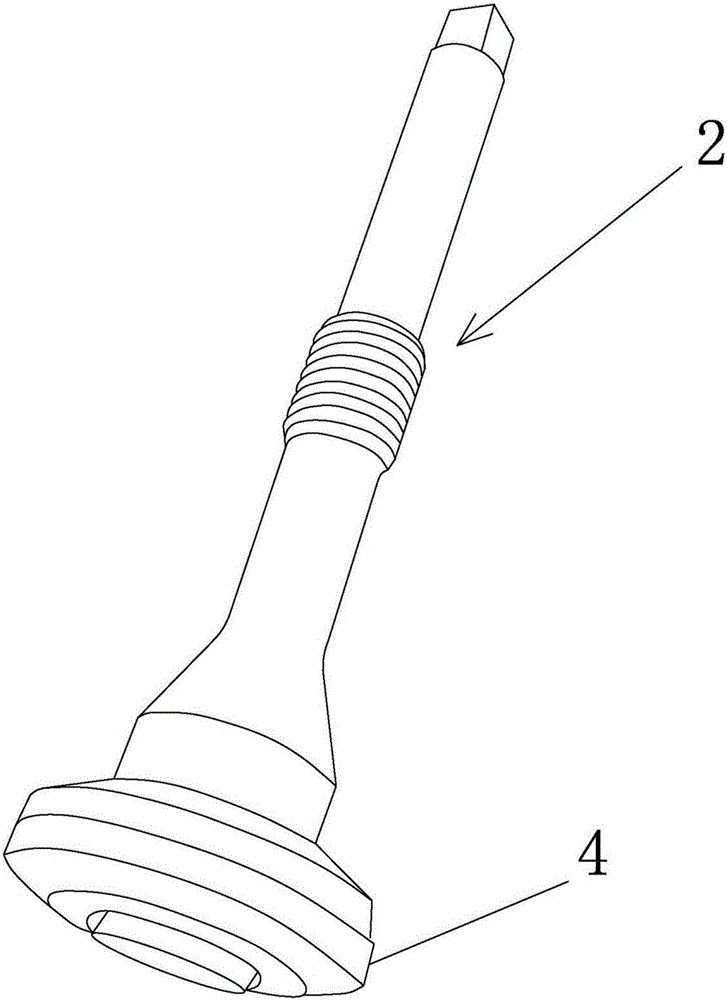

圖2為閥桿的結構示意圖。

圖3為密封圈的結構示意圖。

圖4為流體入口處凹口的剖面結構示意圖。

具體實施方式

下面參照附圖說明本實用新型的具體實施方式。

參照圖1，一種適用于制冷環境的截止閥，包括閥1和閥桿2，所述閥體內設有供閥桿運動的閥桿腔3。同時參照圖1、圖2、圖3和圖4，閥桿2的末端設有用于控制閥體1內流體流量的密封圈4，所述密封圈4由底部的圓柱體部41以及與圓柱體部41一體成型的圓臺面部42組成，所述閥桿腔3的內端設有與該密封圈4適配的凹口5。擰動閥桿2，當密封圈4隨閥桿2向閥體1內運動時，流量逐漸減小；當密封圈4運動至與閥1的流體入口11相互抵接時，則截止閥關閉；當密封圈4隨閥桿2往外運動時，則截止閥處于打開狀態，并且流量逐漸增大。本實施例的密封圈4由耐寒材料聚四氟乙烯制成，它能在低溫環境下長時間使用，且密封圈4的圓臺面部42的下底面和圓臺面呈31°。

另外，當前述圓臺面部42的下底面和圓臺面呈30°時，能獲得更好的密封效果。

上述僅為本實用新型的具體實施方式，但本實用新型的設計構思并不局限于此，凡利用此構思對本實用新型進行非實質性的改動，均屬于侵犯本實用新型保護范圍的行為。
