本實用新型涉及壁掛爐及其配件技術領域，尤其涉及一種鈑金件固定用卡夾、包括有該鈑金件固定用卡夾的鈑金件支架結構以及包括有該鈑金件支架結構的壁掛爐。

背景技術：

壁掛爐(燃?xì)獗趻焓娇焖俨膳療崴?是一種是以天然氣、人工煤氣或液化氣作為燃料為建筑物提供熱源的裝置。為了配合線上安裝、員工電器盒內接線及其它電器操作，電器盒部件一般設計為能進行旋轉的結構。

現有電器盒的轉軸支架固定方式主要包括兩種：1、如圖1所示，采用自攻螺釘10攻打鈑金件20進而將鈑金件20和支架30相固定，這種方式的缺陷是一旦自攻螺釘滑牙則會導致鈑金件20和支架30相脫離、進而導致整個電器盒部件處于懸空狀態，影響產品的可靠性；2、螺栓-螺母配合使用將鈑金件20和支架30相固定，這種方式相對增加了線上操作工序，人力成本高。

技術實現要素：

本實用新型的一個目的在于提出一種避免因螺栓滑牙導致卡夾與待夾持件相脫離的鈑金件固定用卡夾。

本實用新型的另一個目的在于提出一種拆裝方便、組裝到位的鈑金件支架結構。

本實用新型的再一個目的在于提出一種拆裝效率高、產品成本低的壁掛 爐。

為達此目的，一方面，本實用新型采用以下技術方案：

一種鈑金件固定用卡夾，所述卡夾至少包括第一主體壁、第二主體壁和頂端壁；所述第一主體壁的內側面形成用于貼合待夾持件背面的第一配合接觸面，所述第二主體壁的內側面形成用于貼合待夾持件正面的第二配合接觸面，所述頂端壁的內側面形成用于連接所述第一配合接觸面和第二配合接觸面的端部定位面；所述第一配合接觸面和/或所述第二配合接觸面上設置有限位臺。

特別是，所述卡夾包括兩個相互分離的所述第一主體壁，兩個所述第一主體壁相對于所述第二主體壁位于左右兩側的位置。

特別是，所述第二配合接觸面上形成有螺釘孔。

進一步，在所述第二主體壁的外側面、且位于所述螺釘孔的外周形成環凸臺。

特別是，在所述頂端壁的外側面上設置有用于穿設支撐桿的兩個固定耳。

特別是，所述限位臺為斜面結構，從靠近所述端部定位面至遠離所述端部定位面的方向所述限位臺相對于其所在平面的高度逐漸減小。

特別是，在所述端部定位面上設置有至少一個定位臺；和/或在所述頂端壁的外側面上設置有至少一條加強筋。

另一方面，本實用新型采用以下技術方案：

一種鈑金件支架結構，包括鈑金件，還包括至少一個上述的鈑金件固定用卡夾；所述鈑金件上設置有與限位臺相適配的限位孔。

特別是，第一配合接觸面和第二配合接觸面之間的間隙d＝所述鈑金件的壁厚t+0.2mm。

再一方面，本實用新型采用以下技術方案：

一種壁掛爐，包括上述的鈑金件支架結構。

本實用新型鈑金件固定用卡夾包括有形成夾持結構的第一主體壁、第二主體壁和頂端壁，在第一配合接觸面和/或第二配合接觸面上設置有限位臺，卡夾能夾持在待夾持件的上部，避免因螺栓滑牙導致卡夾與待夾持件相脫離，保證了產品的可靠性；拆裝方便，工作效率高，產品成本低。

本實用新型鈑金件支架結構包括至少一個上述的鈑金件固定用卡夾，拆裝方便，組裝到位，裝配效率高，人工成本低。

本實用新型壁掛爐包括上述的鈑金件支架結構，拆裝效率高，產品成本低。

附圖說明

圖1是現有鈑金件和支架的安裝結構示意圖；

圖2是本實用新型優選實施例一提供的鈑金件固定用卡夾的正面結構示意圖；

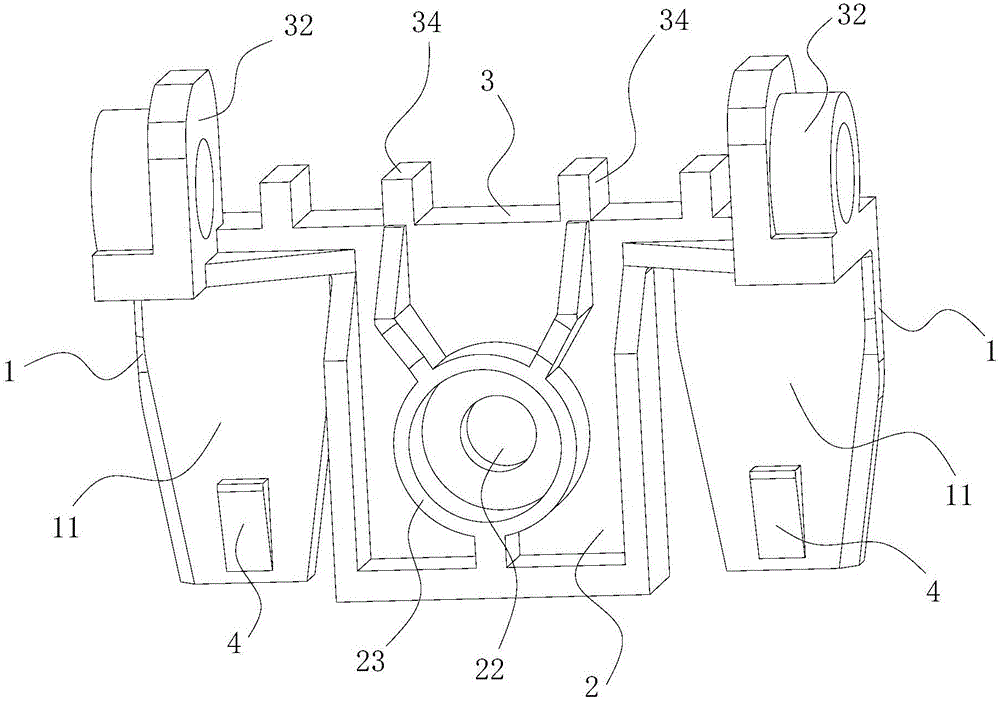

圖3是本實用新型優選實施例一提供的鈑金件固定用卡夾的背面結構示意圖之一；

圖4是本實用新型優選實施例一提供的鈑金件固定用卡夾的背面結構示意圖之二；

圖5是本實用新型優選實施例一提供的鈑金件支架結構的爆炸圖；

圖6是本實用新型優選實施例一提供的鈑金件支架結構的示意圖；

圖7是圖6中A處的局部放大圖。

圖中：

1、第一主體壁；2、第二主體壁；3、頂端壁；4、限位臺；5、支撐桿； 10、自攻螺釘；11、第一配合接觸面；20、鈑金件；21、第二配合接觸面；22、螺釘孔；23、環凸臺；30、支架；31、端部定位面；32、固定耳；33、定位臺；34、加強筋；40、限位孔。

具體實施方式

下面結合附圖并通過具體實施方式來進一步說明本實用新型的技術方案。

優選實施例一：

本優選實施例公開一種鈑金件固定用卡夾。圖如2至圖4所示，該卡夾包括第一主體壁1、第二主體壁2和頂端壁3；第一主體壁1的內側面形成用于貼合待夾持件背面的第一配合接觸面11，第二主體壁2的內側面形成用于貼合待夾持件正面的第二配合接觸面21，頂端壁3的內側面形成用于連接第一配合接觸面11和第二配合接觸面21的端部定位面31；第一配合接觸面11和/或第二配合接觸面21上設置有限位臺4。

第一主體壁1、第二主體壁2和頂端壁3從三個方位卡住了待夾持件(例如鈑金件)，起到了預定位及固定的作用，降低了成本。使用了該卡夾后提高了產品的可靠性，保證產品在運輸過程中更加牢固。相對于螺栓-螺母進行固定的方式，使用該卡夾后裝配效率提高了近20％。

為了增加夾持時的穩定性、受力更均衡，卡夾包括兩個相互分離的第一主體壁1，兩個第一主體壁1相對于第二主體壁2位于左右兩側的位置。優選的，兩個第一主體壁1相對于第二主體壁2的中心線呈對稱設置。

鑒于卡夾多數是由塑料制成、強度有限，所以優選的在第二配合接觸面21上形成螺釘孔22，便于使用螺栓或螺釘輔助將卡夾和待夾持件固定在一起。為了增加螺釘孔22處的強度，在第二主體壁2的外側面、且位于螺釘孔22的外 周形成環凸臺23，在環凸臺23的外側還可以設置凸筋。

用于穿設支撐桿5(見圖5)的固定耳32可以設置在卡夾上的任意位置處，優選的，在頂端壁3的外側面上設置有兩個固定耳32，支撐桿5使用更方便。

限位臺4的具體形狀不限，能令卡夾固定在待夾持件上即可。優選的，限位臺4為斜面結構，從靠近端部定位面31至遠離端部定位面31的方向限位臺4相對于其所在平面的高度逐漸減小。這種結構有利于限位臺4沿待夾持件的表面向下滑動，滑動到位后限位臺4的頂面卡在待夾持件上相應的孔中。

在上述結構的基礎上，在端部定位面31上設置有至少一個定位臺33，用于抵接在待夾持件的頂面上；在頂端壁3的外側面上設置有至少一條加強筋34；用于增大卡夾的強度。

上述描述中上、下、左、右、前、后僅為相對位置關系，不是對具體結構的限定。

優選實施例二：

本優選實施例公開一種鈑金件支架結構。如圖5至圖7所示，該鈑金件支架結構包括鈑金件20和兩個如優選實施例一中所述的各種鈑金件固定用卡夾。鈑金件20上設置有與限位臺4相適配的限位孔40。

安裝時將鈑金件固定用卡夾的第一配合接觸面11的邊緣處貼合在鈑金件20背面的邊緣處、第二配合接觸面21的邊緣處貼合在鈑金件20正面的邊緣處，向下按壓該鈑金件固定用卡夾直至限位臺4滑入限位孔40中，此時端部定位面31或定位臺33頂在鈑金件20的頂面上。該鈑金件支架結構拆裝方便，組裝到位，裝配效率高。

為了保證鈑金件20和鈑金件固定用卡夾安裝得更加順暢，d＝t+0.2mm，其 中，d為第一配合接觸面11和第二配合接觸面21之間的間隙，t為鈑金件20的壁厚。

優選實施例三：

本優選實施例公開一種壁掛爐，包括如優選實施例二中所述的各種鈑金件支架結構。杜絕了電器盒旋轉支架(鈑金件)因自攻螺絲滑牙而導致脫落的隱患，簡化了員工的操作工序，提高了生產效率，降低了產品成本。

注意，上述僅為本實用新型的較佳實施例及所運用的技術原理。本領域技術人員會理解，本實用新型不限于這里所述的特定實施例，對本領域技術人員來說能夠進行各種明顯的變化、重新調整和替代而不會脫離本實用新型的保護范圍。因此，雖然通過以上實施例對本實用新型進行了較為詳細的說明，但是本實用新型不僅僅限于以上實施例，在不脫離本實用新型構思的情況下，還可以包括更多其他等效實施例，而本實用新型的范圍由所附的權利要求范圍決定。
