本實用新型涉及控制閥技術領域，尤其是指一種煙氣截止閥。

背景技術：

在煙道安裝工程中，有時需安裝煙道轉換裝置，需安裝煙道截止閥。市面上煙道截止閥價格較高，尤其是大管徑煙道，價格昂貴，結構相對復雜。

技術實現要素：

本實用新型針對煙氣切換問題，提供一種新型簡易煙氣截止閥，能夠?qū)煹榔鸬介_關作用，且可靠性高。

為實現上述目的，本實用新型所提供的技術方案為：一種煙氣截止閥，它包括有法蘭、直管、弓形擋板、閥桿座，其中，弓形擋板為兩塊，分別安裝在閥桿座兩腔兩側，安裝后的兩塊弓形擋板之間預留一定距離形成閥板區，閥板區兩側的直管側壁上設有相互對應的閥桿安裝孔，直管外壁上安裝有與閥桿安裝孔相配合的左閥桿座和右閥桿座，閥桿座一端穿過其中一個閥桿安裝孔后與左閥桿座連接，閥桿座另一端穿過另一個閥桿安裝孔和右閥桿座后與手柄連接，扇形擋板對稱焊接在閥桿座上，閉合后的扇形擋板與弓形擋板緊密貼合。

所述的閥桿座穿過右閥桿座后通過相應的鎖緊螺母鎖緊。

本實用新型的優點在于能夠起到煙道的開關作用。且結構簡單，性能可靠，經濟實用。

附圖說明

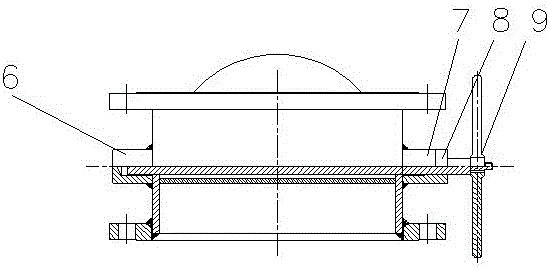

圖1為本實用新型的整體結構示意圖。

圖2為本實用新型的側視圖。

圖3為扇形擋板示意圖。

圖4為弓形擋板示意圖。

圖5為本實用新型開啟狀態示意圖。

圖6為本實用新型關閉狀態示意圖。

具體實施方式

下面結合所有附圖對本實用新型作進一步說明，本實用新型的較佳實施例為：參見附圖1至附圖6，本實施例所述的煙氣截止閥包括有法蘭1、直管2、弓形擋板3、閥桿座4，其中，弓形擋板3為兩塊，分別安裝在閥桿座4兩腔兩側，安裝后的兩塊弓形擋板3之間預留一定距離形成閥板區，閥板區兩側的直管2側壁上設有相互對應的閥桿安裝孔，直管2外壁上安裝有與閥桿安裝孔相配合的左閥桿座6和右閥桿座7，閥桿座4一端穿過其中一個閥桿安裝孔后與左閥桿座6連接，閥桿座4另一端穿過另一個閥桿安裝孔和右閥桿座7后與手柄9連接，扇形擋板5對稱焊接在閥桿座4上，閉合后的扇形擋板5與弓形擋板3緊密貼合。閥桿座4穿過右閥桿座7后通過相應的鎖緊螺母8鎖緊。本方案能夠起到煙道的開關作用。且結構簡單，性能可靠，經濟實用。

上述所述之實施例只為本實用新型之較佳實施例，并非以此限制本實用新型的實施范圍，故凡依本實用新型之形狀、原理所作的變化，均應涵蓋在本實用新型的保護范圍內。
