本實用新型涉及集中潤滑技術領域，特別涉及一種油箱，本實用新型還涉及具有上述油箱的一種集中潤滑系統。

背景技術：

目前，在風電設備、商用車輛、工程機械、大型設備等需要多點潤滑的設備中，一般都通過集中潤滑系統以集中潤滑的方式為其提供潤滑油脂，也就是把上述設備中需要經常潤滑的多個部位集中起來供應潤滑油脂，以將潤滑油脂定時、定量地加注到需要的潤滑點來保證摩擦副表面的油膜形成，達到這些部位潤滑、防水、散熱、防銹等目的。

集中潤滑系統，主要包括油箱、加壓泵(其為一種柱塞泵)和輸油管道。其在工作時，首先需要將潤滑油脂注入油箱中以臨時存儲，當需要對潤滑點提供潤滑油脂時，啟動加壓泵，設置在油箱底部并與油箱內部連通的多個柱塞副將潤滑油脂抽出，并經輸油管道將潤滑油脂輸送至潤滑點。

現有技術中的油箱，其由筒體和圓盤形的底座連接而成，底座的側壁上設置有向油箱中注油的注油口，在底座內部只設置有一個出口。在實際的工作過程中，發明人發現，當注入油箱中的潤滑油脂為粘稠度高、流動性差的潤滑油脂時，潤滑油脂會在靠近注油口一側的出口處堆積，而遠離注油口一側的出口則無潤滑油脂流出，導致潤滑油脂在油箱中分布不均勻。柱塞副當油箱內無油脂存在的一側下方的柱塞副工作時由于無潤滑油脂可抽，所以會發生抽空，不僅導致被保養設備潤滑點得不到保養而損壞，而且還會導致柱塞副磨損，使其工作壽命縮短，同時集中潤滑系統中的電機做無用功也浪費了能源。

因此，如何進一步提高潤滑油脂進入油箱時的分布均勻性，是目前本領域技術人員亟待解決的問題。

技術實現要素：

有鑒于此，本實用新型旨在提供一種新型的油箱，其能夠使?jié)櫥椭谧⑷霑r(shí)更加均勻地分布。本實用新型還提供了一種具有上述油箱的集中潤滑系統。

為了達到上述目的，本實用新型的技術方案是這樣實現的：

一種油箱，用于存儲潤滑油脂，其包括：

筒體；

連接在所述筒體底部的底座，所述底座上開設有導入潤滑油脂的注油口和導油槽，所述導油槽能夠?qū)Я鳚?rùn)滑油脂均勻分布在所述底座的頂面上，連通所述注油口和所述導油槽的輸油通道；

覆蓋在所述導油槽的開口，并允許潤滑油脂流出所述導油槽的分油件。

進一步的，上述油箱中，所述導油槽開設在所述底座的頂面上，所述輸油通道開設在所述底座的內部。

進一步的，上述油箱中，所述導油槽為環形槽，所述分油件為環形板。

進一步的，上述油箱中，所述分油件上開設有多個與所述導油槽連通的出油孔。

進一步的，上述油箱中，所述分油件和所述導油槽的連接部位，留有允許潤滑油脂從所述導油槽中流出的出油間隙。

進一步的，上述油箱中，所述底座的頂面上開設有容納所述分油件，以保持所述分油件的頂壁與所述底座的頂面齊平的容納槽，所述導油槽開設在所述容納槽的底面上。

進一步的，上述油箱中，所述筒體通過開設在所述底座上的環形卡槽與所述底座連接。

進一步的，上述油箱中，所述輸油通道包括與所述注油口連通的主通道，與所述主通道連通的第一分通道和第二分通道，并且所述第一分通道與所述導油槽的連通口、所述第二分通道與所述導油槽的連通口關于導油槽的圓心對稱設置。

進一步的，上述油箱中，所述注油口開設在所述底座的外周壁上，并且所述注油口上連接有注油接頭。

本實用新型還提供了一種集中潤滑系統，包括油箱和加壓泵，該油箱為上述任意一項所述的油箱。

本實用新型提供的油箱中，其主要由筒體和底座連接而成，其與現有的油箱的不同之處在于，在底座上設置有注油口、導油槽、輸油通道和分油件。在向該油箱中注入潤滑油脂時，令潤滑油脂從注油口進入到底座中，經輸油通道先流入導油槽中，潤滑油脂進入到導油槽中以后，在導油槽的導向下，在底座的頂面上大范圍的分布，最終使?jié)櫥椭鶆蚍植荚谡麄€(gè)頂面上，然后隨著油量的增多，潤滑油脂再經過分油件從導油槽中流到頂面之上，即流到油箱的內腔中，而分油件則能夠避免流到油箱中的潤滑油脂對后續進入到導油槽中的潤滑油脂造成影響，保證后續進入的潤滑油脂能夠在導油槽中正常流動。本實用新型提供的油箱，能夠令潤滑油脂先順著導油槽均勻分布在底座的整個頂面上，然后再進入到油箱的內腔中，顯著提高了潤滑油脂在油箱內腔中的分布均勻性，減少甚至避免了油箱注油時因油脂流動性差導致的油箱內腔中空氣不易排出、部分柱塞副抽空而無法正常工作的現象出現，也避免了被潤滑設備因潤滑不良而產生的嚴重后果及損失，保證了對潤滑點的正常潤滑保養，避免了柱塞副的磨損以及能源的浪費，顯著提高了油箱及集中潤滑系統的工作效果。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據提供的附圖獲得其他的附圖。

圖1為本實用新型實施例提供的油箱的俯視圖；

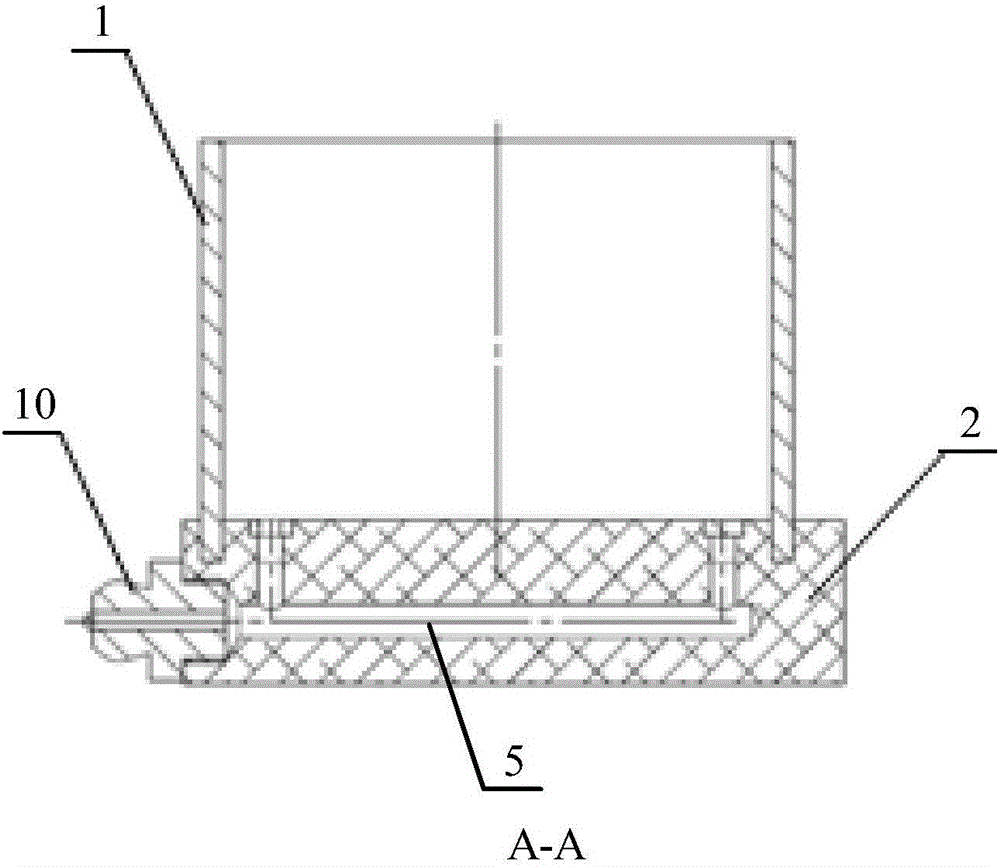

圖2為圖1的剖視圖；

圖3為底座的俯視圖；

圖4為圖3的剖視圖；

圖5為分油件的結構示意圖；

圖6為圖5的剖視圖。

在圖1-圖6中：

1-筒體，2-底座，3-注油口，4-導油槽，5-輸油通道，6-分油件，7-出油孔，8-容納槽，9-環形卡槽，10-注油接頭；

51-主通道，52-第一分通道，53-第二分通道。

具體實施方式

本實用新型旨在提供一種新型的油箱，其能夠使?jié)櫥椭谧⑷霑r(shí)更加均勻地分布。

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1-圖6所示，本實用新型實施例提供的油箱，其包括：作為油箱側壁的筒體1，連接在筒體1底部的底座2，底座2上開設有導入潤滑油脂的注油口3，底座2的頂面上還開設有導油槽4，此導油槽4能夠?qū)Я鳚?rùn)滑油脂在底座2的頂面上均勻地分布，并且在底座2的內部開設有連通注油口3和導油槽4的輸油通道5，此外在底座2的頂面上還設置有覆蓋在導油槽4的開口處，并允許潤滑油脂流出導油槽4的分油件6。

在向該油箱中注入潤滑油脂時，令潤滑油脂從注油口3進入到底座2中，經輸油通道5先流入開設在底座2的頂面上的導油槽4中，潤滑油脂進入到導油槽4中以后，在導油槽4的導向下，在底座2的頂面上大范圍的分布，最終使?jié)櫥椭鶆虻姆植荚谡麄€(gè)頂面上，然后隨著油量的增多，潤滑油脂再經過分油件6從導油槽4中流到頂面之上，即流到油箱的內腔中，而分油件6則能夠避免流到油箱中的潤滑油脂對后續進入到導油槽4中的潤滑油脂造成影響，保證后續進入的潤滑油脂能夠在導油槽4中正常流動。

本實施例提供的油箱，能夠令潤滑油脂先順著導油槽4均勻分布在底座2的整個頂面上，然后再進入到油箱的內腔中，顯著提高了潤滑油脂在油箱內腔中的分布均勻性，減少甚至避免了油箱注油時因油脂流動性差導致的油箱內腔中空氣不易排出、部分柱塞副抽空而無法正常工作的現象出現，也避免了被潤滑設備因潤滑不良而產生的嚴重后果及損失，保證了對潤滑點的正常潤滑保養，避免了柱塞副的磨損以及能源的浪費，顯著提高了油箱及集中潤滑系統的工作效果。

本實施例中，優選將導油槽4開設在底座2的頂面上，不僅能夠提高潤滑油脂在底座2的頂面上的分布均勻性，而且也可以降低加工難度。當然，在不影響正常導流潤滑油脂的前提下，導油槽4也可以如輸油通道5一般設置在底座2的內部。

為了進一步優化技術方案，本實施例提供的油箱中，優選導油槽4為環形槽，分油件6為環形板，如圖3-圖6所示。本實施例中，將導油槽4設置為圓形，是因?yàn)閳A形的導油槽4能夠令潤滑油脂更為均勻的分布在底座2的頂面上，并且圓形的導油槽4較為順滑，對潤滑油脂的流動阻力小，對粘稠度高、流動性差的潤滑油脂的導流效果更好，且結構簡單、加工方便，所以將其作為優選形狀。當然，導油槽4也可以設置為其他的形狀，例如多邊形，或者類似于毛細血管、樹木枝干等的分岔設置方式等。因?yàn)榉钟图?是覆蓋在導油槽4的開口處，所以其形狀需要基于導油槽4的形狀而設置，例如當導油槽4為環形槽時分油件6為環形板，當導油槽4圍成多邊形時，分油件6也為圍成多邊形的環形板。

優選的，分油件6上開設有多個與導油槽4連通，并依據油脂不同、介質不同所設置的孔距及孔的直徑也各異的出油孔7，根據實際需要，多個出油孔7可以均勻地分布在環形的分油件6上，如圖5和圖6所示，當然也可以不均勻設置，本實施例對此不做限定。潤滑油脂在導油槽4中完成均勻分布后，就需要流入到油箱的內腔中，本實施例優選在分油件6上開設出油孔7作為流通路徑，而令出油孔7為多個，并在環形的分油件6上周向均勻分布，從而能夠?qū)⑦M(jìn)入油箱的潤滑油脂分成若干支流，使其均勻地注入油箱的內腔中。

此外，除了采用設置出油孔7的方式以外，還可以在分油件6和導油槽4的連接部位，預留允許潤滑油脂從導油槽4中流出的出油間隙(圖中未示出)，此種設置方式也能夠令導油槽4中的潤滑油脂正常地進入到油箱的內腔中，并且不會對后續進入到導油槽4中的潤滑油脂的流動造成影響。

如圖3和圖4所示，本實施例優選底座2的頂面上開設有容納分油件6，以保持分油件6的頂壁與底座2的頂面齊平的容納槽8，導油槽4開設在容納槽8的底面上。此種設置方式能夠使分油件6嵌入到底座2上，令底座2的頂面仍然為一個完整的平面，避免因開設導油槽4、增設分油件6而對油箱造成影響。當然，也可以不在底座2的頂面上開設容納槽8，而是令分油件6直接凸出的設置在底座2的頂面上，導油槽4也可以直接開設在底座2的底面上，但此種凸出設置分油件6的方式，或多或少的會對油箱中潤滑油脂的流動形成阻擋，所以不將其作為優選設置方式。

本實施例中，優選筒體1通過開設在底座2上的環形卡槽9與底座2實現連接，如圖2和圖4所示。此種設置方式可以提高筒體1和底座2的連接密封性和牢固性，并且易于找準定位，降低了裝配難度。此外，也可以不設置環形卡槽9，而是將筒體1直接連接在底座2的頂面上，但僅將此種設置方式列為候選設置方式。

進一步的，輸油通道5包括與注油口3連通的主通道51，與主通道51連通的第一分通道52和第二分通道53，在導油槽4為環形槽的基礎之上，更加優選第一分通道52與導油槽4的連通口、第二分通道53與導油槽4的連通口關于導油槽4的圓心對稱設置，如圖3和圖4所示。此種設置方式可以進一步提高潤滑油脂的流動效率以及在頂面上的分布均勻性，所以將其作為優選設置方案。除此之外，輸油通道5也可以為單一的一條直線通道，其與導油槽4的靠近注油口3的部位連通。

具體的，注油口3開設在底座2的外周壁上，并且注油口3上連接有注油接頭10，如圖1、圖2和圖4所示。此種設置方式加工難度低，便于進行注油操作，而在注油口3上連接注油接頭10，可以便于與外部管道連接，并且該注油接頭10也可以避免油箱中的潤滑油脂泄漏。在不影響正常工作的前提下，注油口3也可以設置在底座2的其他部位，例如底座2的底面上，本實施例對此不做限定。

基于上述實施例中提供的油箱，本實用新型實施例還提供了一種集中供油系統，該集中供油系統具有上述實施例中提供的油箱。

由于該集中供油系統采用了上述實施例提供的油箱，所以該集中供油系統由油箱帶來的有益效果請參考上述實施例中相應的部分，在此不再贅述。

本說明書中各個實施例采用遞進的方式描述，每個實施例重點說明的都是與其他實施例的不同之處，各個實施例之間其余的相同相似部分互相參見即可。

對所公開的實施例的上述說明，使本領域?qū)I(yè)技術人員能夠?qū)崿F(xiàn)或使用本實用新型。對這些實施例的多種修改對本領域的專業技術人員來說將是顯而易見的，本文中所定義的一般原理可以在不脫離本實用新型的精神或范圍的情況下，在其它實施例中實現。因此，本實用新型將不會被限制于本文所示的這些實施例，而是要符合與本文所公開的原理和新穎特點相一致的最寬的范圍。
