本實用新型涉及支架技術領域，尤其涉及減震支架。

背景技術：

目前，隨著電子技術的迅速發展與技術創新，各種電子產品的使用越來越普遍，例如錄音器材、移動終端等。在使用該類電子產品時，很多時候需要將其通過支架固定在外部物件上，這樣可以減少使用者手持的時間，減少使用者使用時的疲勞感。但當有外力作用在外部物件上時，會導致固定在該外部物件上的支架震動，從而導致固定在支架上的電子產品也會震動，進而直接影響電子產品的使用效果；例如當該電子產品是錄音器材，如一旦錄音器材處于錄音狀態時出現較大的震動，那么會直接影響錄制的音頻的音質，導致使用效果欠佳。

技術實現要素：

本實用新型的目的在于提供一種減震支架，旨在解決現有技術用來固定各種電子產品時防震效果差的技術問題。

為實現上述目的，本實用新型的技術方案是：減震支架，用于固定電子產品，所述減震支架包括支撐板，所述支撐板包括相對設置的第一面部和第二面部，所述第一面部固定連接有用于與所述電子產品連接的第一連接裝置，所述第二面部固定連接有減震架，所述減震架外固定連接有用于與外部物件連接的第二連接裝置。

優選地，所述減震架包括減震板體，所述減震板體的兩端部朝所述第二面部的方向延伸設有用于與所述第二面部固定連接的第一連接部，兩所述第一連接部之間形成第一減震空間；所述減震板體的兩端朝所述第二連接裝置的方向延伸設有用于與所述第二連接裝置固定連接的第二連接部，兩所述第二連接部之間形成第二減震空間。

優選地，所述第一連接部設有至少一個第一連接孔，所述支撐板與所述第一連接孔對應的位置設有第一固定孔并通過緊固件穿過所述第一固定孔和所述第一連接孔與所述第一連接部緊固連接。

優選地，所述減震板體的外表面設有若干條減震槽。

優選地，所述第一連接裝置包括第一螺紋柱、第一旋鈕和第二旋鈕，所述減震板體開設有與所述第一螺紋柱適配連接的螺紋孔，所述第一螺紋柱的內端部與所述螺紋孔固定連接，且所述第一旋鈕和所述第二旋鈕均與所述第一螺紋柱螺紋旋轉連接。

優選地，所述電子產品設有第一熱靴座，所述第一螺紋柱的外端部設有用于與所述第一熱靴座適配連接的第二熱靴座。

優選地，所述第二連接裝置包括第二螺紋柱、第三旋鈕和連接面板，所述第二螺紋柱的外周設有環形槽，所述連接面板與所述第二連接部固定連接且設有與所述環形槽滑動連接的滑動調節孔，所述第三旋鈕設于所述第二減震空間內并與所述第二螺紋柱的內端部固定連接，所述第二螺紋柱的外端部伸出所述連接面板的外部。

優選地，所述第二連接部設有至少一個第二連接孔，所述連接面板與所述第二連接孔對應的位置設有連接柱，所述連接面板通過所述連接柱插入所述第二連接孔內與所述第二連接部緊固連接。

優選地，所述第二連接裝置還包括軟質墊板，所述連接面板的外表面設有容置槽，所述軟質墊板固定于所述容置槽內且所述軟質墊板與所述滑動調節孔對應的位置設有供所述第二螺紋柱的外端部穿過的避空孔。

優選地，所述支撐板位于所述第一面部和所述第二面部之間的側端部設有至少一個用于夾持所述電子產品的電源線的夾線槽。

本實用新型的有益效果：本實用新型的減震支架，其中，第一連接裝置用于連接各種電子產品，例如是錄音器材、移動終端等，將需要使用的電子產品與第一連接裝置連接固定，第二連接裝置用于與外部物件連接，例如是外部固定的桿件、板件等，那么通過第一連接裝置和第二連接裝置即可實現將需要使用的電子產品固定在預定的位置上，由于在支撐板的第二面部固定連接有減震架，那么當有外力作用在外部物件上時，在該減震架的作用下可以實現避震，從而可以減少因震動而導致電子產品的使用效果欠佳的問題，且還可以避免因為震動而產生噪音的問題，結構設計合理，實用性強。

附圖說明

圖1為本實用新型實施例提供的減震支架的主視圖。

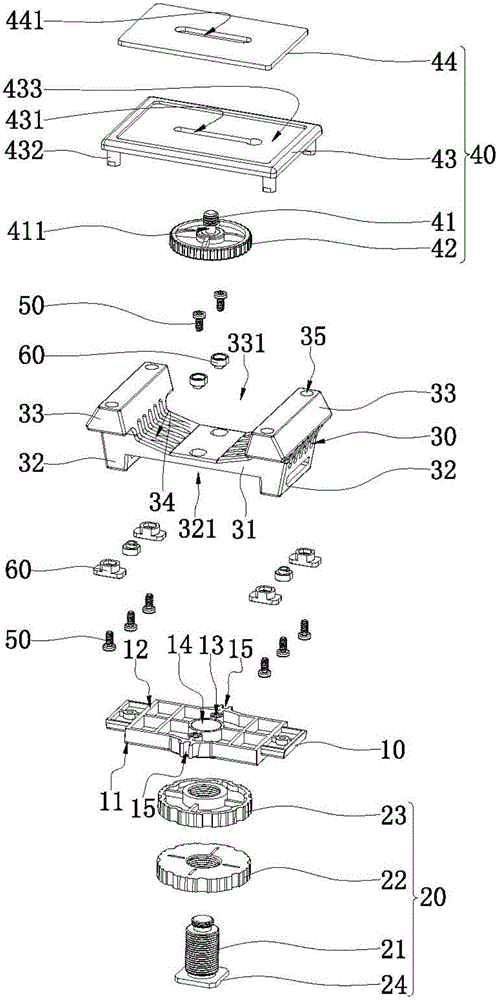

圖2為本實用新型實施例提供的減震支架的結構分解示意圖。
