本實用新型屬于龍門架結構設計技術領域，尤其是涉及一種一體式龍門架。

背景技術：

目前本行業龍門架多采用非一體式的，其結構多用螺絲螺栓連接固定，這種龍門架在結構上不夠穩定，容易松動，而且其尺寸精度和安裝位置和技術要求很高，裝配較為費時費力，容易擴大人為誤差，而且成本較高。

技術實現要素：

本實用新型的目的是提供一種一體式龍門架，該龍門架通過焊接代替?zhèn)鹘y(tǒng)的螺絲緊固，使得安裝更加便捷，減少了認為誤差。

為達上述目的，本實用新型采用的技術方案是：一種一體式龍門架，包括支撐結構和固定移動裝置，其特征在于：所述支撐結構包括第一龍門架、第二龍門架、調節環、固定橫桿和固定橫桿穩定塊，所述第一龍門架通過所述調節環與所述第二龍門架相連，兩個所述第一龍門架與所述固定橫桿焊接相連，所述固定橫桿穩定塊設置在所述固定橫桿與所述第一龍門架的連接處，所述支撐結構通過所述第二龍門架與所述固定移動裝置相連，所述固定移動裝置包括支撐底座、滑動輪、強度支撐架、加強筋、調節螺桿和支撐平臺，所述支撐底座下端與所述滑動輪相連，所述強度支撐架與所述支撐底座相連，所述加強筋與所述強度支撐架相連，所述強度支撐架通過所述調節螺桿與所述支撐平臺相連。

優選地，所述支撐結構的所述第一龍門架上設置有與所述調節環相匹配的轉動槽，所述第二龍門架設置有與所述調節環相匹配的高度調節桿。

優選地，所述固定移動裝置的所述滑動輪設置有鎖定裝置，所述支撐底座與所述強度支撐架之間通過焊接實現固定，所述支撐平臺上設置有所述滑動輪。

本實用新型具有的優點和積極效果是：由于采用上述技術方案，使得該龍門架具有高度調節功能，使其在安裝后也可對高度進行調節，提高了龍門架的靈活性，而且該龍門架利用焊接連接代替?zhèn)鹘y(tǒng)的螺絲緊固，提高了整體穩定性，安裝更加方便快捷，不會出現安裝時的人為誤差，龍門架的工藝性能得到了大大的提高。

附圖說明

圖1是本實用新型的結構示意圖；

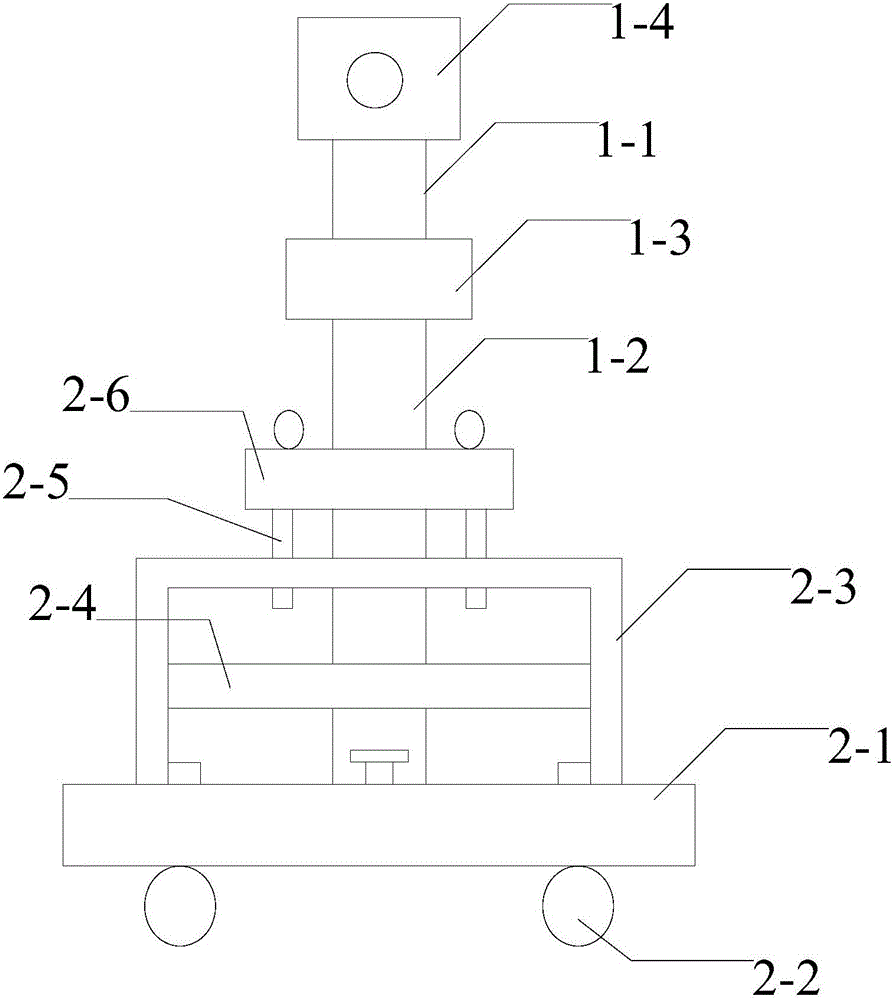

圖2是本實用新型的側視結構示意圖。

圖中：1、支撐結構；1-1、第一龍門架；1-2、第二龍門架；1-3、調節環；1-4、固定橫桿；1-5、固定橫桿穩定塊；2、固定移動裝置；2-1、支撐底座；2-2、滑動輪；2-3、強度支撐架；2-4、加強筋；2-5、調節螺桿；2-6、支撐平臺。

具體實施方式

下面對照附圖，通過對實施例的描述，對本實用新型的具體實施方式，如所涉及的各構件的形狀、構造、各部分之間的相互位置及連接關系、各部分的作用及工作原理等作進一步的詳細說明。

如圖1、圖2所示，本實用新型提供一種一體式龍門架，包括支撐結構1和固定移動裝置2，支撐結構1包括第一龍門架1-1、第二龍門架1-2、調節環1-3、固定橫桿1-4和固定橫桿穩定塊1-5，第一龍門架1-1通過調節環1-3與第二龍門架1-2相連，兩個第一龍門架1-1與固定橫桿1-4焊接相連，固定橫桿穩定塊1-5設置在固定橫桿1-4與第一龍門架1-1的連接處，支撐結構1通過第二龍門架1-2與固定移動裝置2相連，固定移動裝置2包括支撐底座2-1、滑動輪2-2、強度支撐架2-3、加強筋2-4、調節螺桿2-5和支撐平臺2-6，支撐底座2-1下端與滑動輪2-2相連，強度支撐架2-3與支撐底座2-1相連，加強筋2-4與強度支撐架2-3相連，強度支撐架2-3通過調節螺桿2-5與支撐平臺2-6相連。

優選地，支撐結構1的第一龍門架1-1上設置有與調節環1-3相匹配的轉動槽，第二龍門架1-2設置有與調節環1-3相匹配的高度調節桿。

優選地，固定移動裝置2的滑動輪2-2設置有鎖定裝置，支撐底座2-1與強度支撐架2-3之間通過焊接實現固定，支撐平臺2-6上設置有滑動輪2-2。

本實用新型具有的優點和積極效果是：由于采用上述技術方案，使得該龍門架具有高度調節功能，使其在安裝后也可對高度進行調節，提高了龍門架的靈活性，而且該龍門架利用焊接連接代替?zhèn)鹘y(tǒng)的螺絲緊固，提高了整體穩定性，安裝更加方便快捷，不會出現安裝時的人為誤差，龍門架的工藝性能得到了大大的提高。

行了詳細說明，但所述內容僅為本實用新型的較佳實施例，不能被認為用于限定本實用新型的實施范圍。凡依本實用新型申請范圍所作的均等變化與改進等，均應仍歸屬于本實用新型的專利涵蓋范圍之內。
