本實用新型屬于電動執行機構技術領域，具體而言，涉及一種電動執行器手動安全傳輸裝置。

背景技術：

執行器是一種提供直線或旋轉運動的驅動裝置，它利用某種驅動能源并在某種控制信號下工作，其按照使用的能源形式分為電動、氣動和液動或其它能源執行器。其中電動執行器具有取用能源方便容易、傳輸信號速度快、信號傳輸距離遠等優點，且其精確度、靈敏度相對較高，與其他電動調節儀表配合方便、易操作；抗偏能力較好，所輸出的力矩或推力基本恒定，能做到較好的克服介質的不平衡力，確保達到相關工藝參數的精確控制，其控制精度相較于其它形式的控制器要高。

一般的電動執行器都加設手動執行方式，保證停電狀況下執行器使用的連續性，在電動狀態下，蝸桿驅動蝸輪帶動輸出軸轉動，當出現需要手動調節的情況時，轉動手輪控制蝸桿以實現手動控制輸出軸。若按照傳統的手輪與蝸桿固定連接的方式安裝手輪，在運行過程中手輪會隨著蝸桿快速旋轉，對操作人員的人身安全造成威脅。

技術實現要素：

本實用新型為解決公知技術中存在的技術問題而提供一種結構簡單合理、使用方便、安全性高的電動執行器手動安全傳輸裝置。

本實用新型為解決公知技術中存在的技術問題所采取的技術方案是：一種電動執行器手動安全傳輸裝置，包括箱體，在箱體內設置有蝸桿組件，所述蝸桿組件的蝸桿的一端穿過箱體的端面；還包括套設在蝸桿上的端蓋，所述端蓋與箱體的外端面固定；還包括穿過端蓋且可沿軸向移動的短軸，在短軸上設置有強磁鐵，在箱體內固設有與強磁鐵相配合的霍爾傳感器，在端蓋的外側設置有可拆卸且可對短軸進行頂壓的封堵，在箱體內設置有輔助短軸彈出的彈簧。

本實用新型的優點和積極效果是：本實用新型通過封堵和彈簧控制短軸的軸向移動，從而改變強磁鐵與霍爾傳感器的相對位置；封堵安裝在端蓋上，強磁鐵與霍爾傳感器閉合實現電動控制；拆下封堵，短軸彈出，強磁鐵與霍爾傳感器脫離，可在蝸桿端部安裝手動部件，實現手動控制。手動和電動兩種執行方式劃分清楚，提高執行器使用安全性，大大降低操作過程中的事故發生率。

優選地：所述端蓋為“凸”字形，所述封堵與“凸”字形上部采用螺紋連接。

優選地：所述短軸豎直穿過“凸”字形邊部，所述封堵為設置有邊檐的帽形結構，所述邊檐與短軸對應設置。

優選地：所述彈簧套設在短軸的尾端，所述彈簧尾端的軸向位置固定、首端與短軸的相對位置固定。

優選地：在端蓋與箱體的連接處設置“O”形密封圈。

附圖說明

圖1是本實用新型手動狀態下的結構示意圖；

圖2是本實用新型電動狀態下的結構示意圖。

圖中：1、手柄；2、箱體；3、霍爾傳感器；4、強磁鐵；5、彈簧；6、短軸；7、端蓋；8、螺釘；9、“O”形密封圈；10、蝸桿組件；11、封堵。

具體實施方式

為能進一步了解本實用新型的

技術實現要素：
、特點及功效，茲例舉以下實施例詳細說明如下：

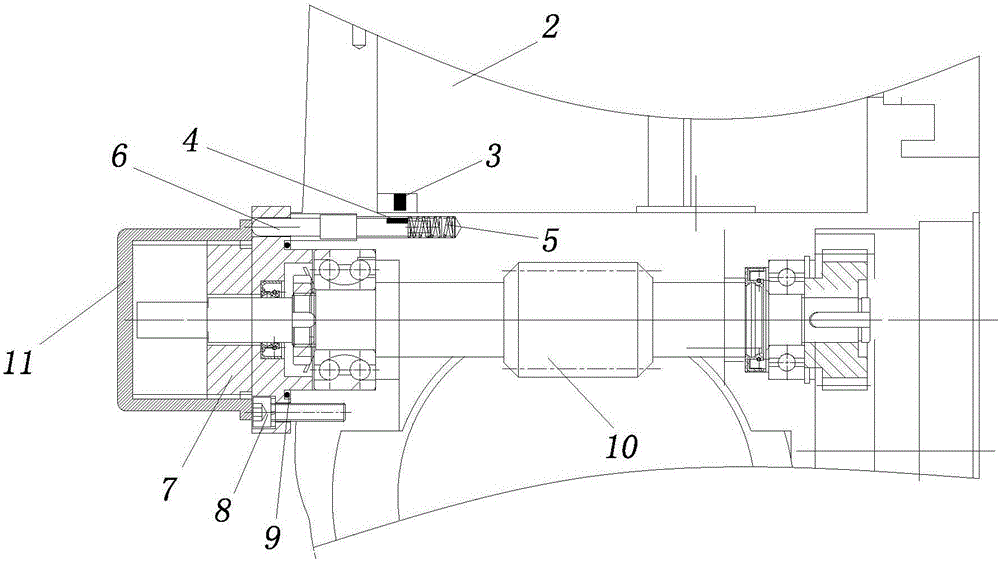

參見圖1，本實用新型包括箱體2，在箱體2內設置有蝸桿組件10，所述蝸桿組件10的蝸桿的一端穿過箱體2的端面；還包括套設在蝸桿上的端蓋7，所述端蓋7通過螺釘8與箱體2的外端面固定；還包括穿過端蓋7且可沿軸向移動的短軸6，在短軸6上設置有強磁鐵4，在箱體2內固設有與強磁鐵4相配合的霍爾傳感器3，在端蓋7的外側設置有可拆卸且可對短軸6進行頂壓的封堵11，參見圖2，在電動狀態下，蝸桿伸出端被遮蓋在封堵11內，在箱體2內設置有輔助短軸6彈出的彈簧5。

本實施例中，所述端蓋7外端面為“凸”字形，所述封堵11與“凸”字形上部采用螺紋連接；所述短軸6豎直穿過“凸”字形一側邊部，所述封堵11為帶有邊檐的帽形結構，所述邊檐與短軸6對應設置。

參見圖1和圖2，所述彈簧5套設在短軸6的尾端，所述彈簧5尾端的軸向位置固定、首端與短軸6的相對位置固定，所述強磁鐵4位于彈簧5左側。

在端蓋7與箱體2的連接處設置有“O”形密封圈9，防止漏油。

本實用新型的使用過程為：

參見圖2，在電動控制狀態下，封堵11旋轉擰緊在固定端蓋7外端面，此時封堵11的邊檐頂住短軸6向箱體2內部運動，彈簧5尾端位置固定、首端隨短軸6共同向內移動，使彈簧5處于壓縮狀態，短軸6上的強磁鐵4與霍爾傳感器3配合，實現執行器的電動控制。

參見圖1，在手動控制狀態下，拆下封堵11，短軸6端部的壓力消失，在彈簧5的作用下，短軸6自然彈開，使強磁鐵4與霍爾傳感器3脫開，電動控制停止。在蝸桿端部安裝手柄1，實現執行器的手動控制。

此種電動執行器的結構可以保證手動操作時的安全性，在不卸下封堵11時無法安裝手動部件，不能實現手動操作，在卸下封堵11進行手動操作時無法實現電動操作，手動電動兩種執行方式劃分清楚，無安全隱患，本實用新型提供了一種電動執行器手動安全傳輸裝置。
