本實用新型屬于工業自動化設備領域，具體是一種帶防塵條的直線導軌滑塊。

背景技術：

工業自動化領域里，廣泛使用直線導軌副。一般的直線導軌副包括直線導軌，滑塊在導軌上受控滑動，帶動安裝在滑塊上的工件或者工具運動。中國專利文獻CN104006081A，于2014年8月27日公開了“一種直線導軌副的高防塵性能結構”， 它包括導軌、安裝在導軌上并可以在導軌上滑動的滑塊、設置在導軌與滑塊之間的滾動體和滾動體保持架；其特征在于：該滑塊運動方向的前后兩側均安裝有彈性耐磨材料制成的端面雙吻唇刮屑板，該端面雙吻唇刮屑板上具有對應于導軌外形的雙吻唇刮屑孔，該雙吻唇刮屑孔的孔口為雙吻唇，雙吻唇均為舌尖向外的斜舌結構。該方案中的刮屑板即為防塵片。在類似該技術方案中，為了防塵，僅在滑塊的滑動方向的兩端各設置一個防塵片，該兩個防塵片能幫助阻擋來自導軌滑動方向的灰塵進入導軌，但是難以阻擋來自導軌徑向的灰塵進入導軌，尤其是難以阻擋來自導軌徑向的灰塵進入鋼珠循環通道內。

技術實現要素：

本實用新型需要解決的技術問題是，現有直線導軌滑塊缺乏對導軌徑向來塵的防護，從而提供一種帶防塵條的直線導軌滑塊，可以抵御來自導軌徑向的灰塵。

為了實現上述目的，本實用新型采用如下技術方案：一種帶防塵條的直線導軌滑塊，包括滑塊本體，滑塊本體的滑動方向的兩端，各固定有一個外循環器，滑塊本體和外循環器上分別設有與導軌的橫截面形狀適配的滑塊本體導軌孔和外循環器導軌孔，所述滑塊導軌孔和外循環器導軌孔的孔壁上，沿導軌軸向設有一對下防塵條，下防塵條的位置位于外循環器的循環滑道下方。

通常設計中，在橫截面視圖上看，滑塊是以開口向下的C形包圍在導軌外的，灰塵會由徑向進入滑塊和導軌之間的間隙，對滑塊和導軌的滑動面之間造成影響。本設計方案在滑塊本體和固定在滑塊本體兩端的外循環器上沿著導軌的軸向設置了一對下防塵條，該對下防塵條位于滑塊及外循環器橫截面的C形的兩側下方，將C形間隙封閉起來，避免了灰塵由C形間隙的下方進入，有效保護了滑塊和導軌的滑動面，更重要的是保護了灰塵不會進入部分開放的外循環器的循環滑道中。

作為優選，所述滑塊導軌孔和外循環器導軌孔的孔壁上，沿導軌軸向還設有一對上防塵條，上防塵條的位置位于導軌上端面的螺栓孔與外循環器的循環滑道之間。導軌上端面上間隔的設置有若干螺栓固定孔。這些螺栓固定孔開口向上，呈內凹狀態，有可能堆積灰塵。本方案在螺栓固定孔與外循環器的循環滑道之間設置了一對上防塵條，將螺栓固定孔所在區間隔離在上防塵條之間，避免此處的灰塵進入外循環器的循環滑道。

作為優選，所述下防塵條和上防塵條包括與滑塊本體導軌孔和外循環器導軌孔的孔壁固定的基部，和凸起于基部的端部，且所述端部與導軌的軌面搭接。上下防塵條的結構包括基部與端部，基部用來固定，端部具有合適的彈性形變能力，可以通過形變緊貼在導軌的軌面上并隨滑塊滑動，隨時保持密封隔離。

作為優選，所述滑塊本體導軌孔和外循環器導軌孔的孔壁上設有沿導軌軸向延伸的防塵條定位凹槽，防塵條定位凹槽的橫截面形狀為內腔大開口小；所述下防塵條和上防塵條的基部的橫截面形狀與防塵條定位凹槽的形狀適配。通過定位凹槽，可以將上下防塵條的基部很好的固定，固定的方式相對簡單，裝配更便捷。

作為優選，所述下防塵條和上防塵條的端部的橫截面的形狀為燕尾狀。燕尾狀的端部在受到壓力發生形變時，可以形成外八字，直至燕尾兩端部完全向側向變形，形成完全貼合軌面的形狀，擁有更好的接觸效果，構成對灰塵更好的隔離效果。

綜上所述，本實用新型的有益效果是：可以抵御來自導軌徑向的灰塵。

附圖說明

圖1是本實用新型的結構示意圖，

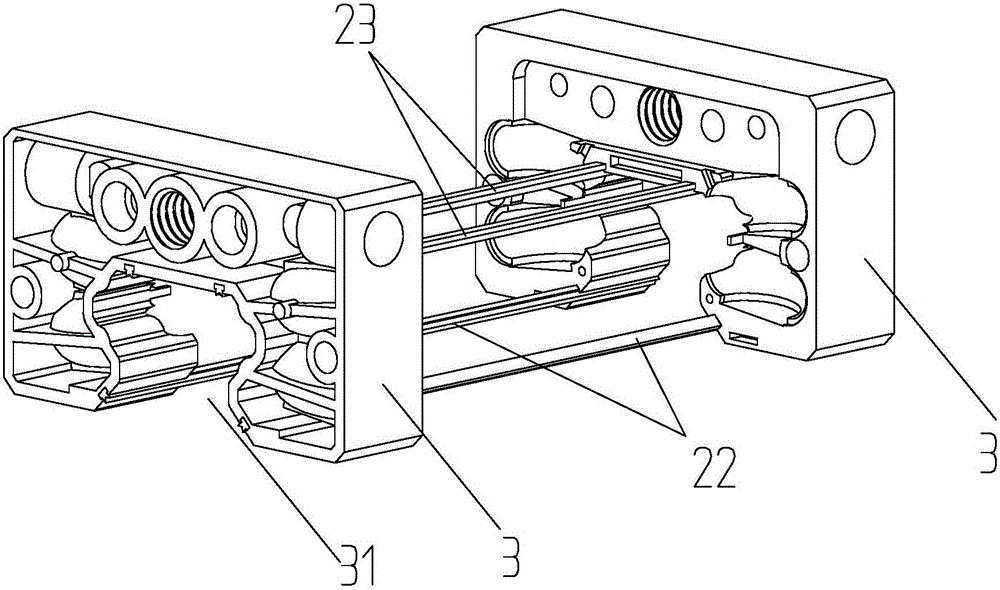

圖2是去掉滑塊本體后的結構示意圖，

圖3是外循環器、導軌與上防塵條、下防塵條之間的配合示意圖，

圖4是圖1的側視圖，

圖5是上防塵條的放大結構示意圖。

其中：2滑塊本體，3外循環器，4導軌，22下防塵條，23上防塵條，31外循環器導軌孔，32防塵條定位凹槽，41螺栓孔，221基部，222端部。

具體實施方式

下面結合附圖與具體實施方式對本實用新型做進一步的描述。

如圖1所示的實施例，為一種帶防塵條的直線導軌滑塊，包括滑塊本體2，和固定在滑塊滑動方向兩端的各一個外循環器3。滑塊本體和外循環器上分別設有與導軌4的橫截面形狀適配的滑塊本體導軌孔和外循環器導軌孔31。如圖2和圖3所示，滑塊導軌孔和外循環器導軌孔的孔壁上，沿導軌軸向設有一對下防塵條22，下防塵條的位置位于外循環器的循環滑道下方；滑塊導軌孔和外循環器導軌孔的孔壁上，沿導軌軸向還設有一對上防塵條23，上防塵條的位置位于導軌上端面的螺栓孔41與外循環器的循環滑道之間。下防塵條和上防塵條均以高彈橡膠制成，結構上包括與滑塊本體導軌孔和外循環器導軌孔的孔壁固定的基部221，和凸起于基部的端部222，且端部與導軌的軌面搭接。滑塊本體導軌孔和外循環器導軌孔的孔壁上設有沿導軌軸向延伸的防塵條定位凹槽32，防塵條定位凹槽的橫截面形狀為內腔大開口小。如圖4所示，下防塵條和上防塵條的基部的橫截面形狀與防塵條定位凹槽的形狀適配，下防塵條和上防塵條的端部的橫截面的形狀為燕尾狀。

本例的一種帶防塵條的直線導軌滑塊，在滑塊上設計了4條防塵條，將滑塊與導軌間的C形間隙密封起來，并將導軌上端面的螺栓孔所在位置也隔離開，使此C形間隙中間始終保持清潔，尤其是保持部分開放的外循環器的循環滑道的清潔，阻止了灰塵進入污染滑道。
