一種變角度旋轉載物臺的制作方法

文檔序號:12399810閱讀:787來源:國知局
一種變角度旋轉載物臺的制作方法與工藝

本實用新型涉及發光器件測試技術領域,特別涉及一種變角度旋轉載物臺。



背景技術:

近幾年,有機電致發光二極管顯示器方興未艾,顯示器制造產業大規模崛起。近幾年有機電致發光二極管顯示器產業已經在電視顯示、手機等相關產業的刺激下有了突破性的發展,性能也較以前也有了顯著的提高。很多公司為了讓有機電致發光顯示器的視角特性有所提高,改善顯示器的發光均勻度,增大最大視角。視角增大會讓有機電致發光二極管顯示器具有更好的觀賞性。

然而傳統的測量方法在測量視角特性時需要手動改變顯示器的測量視角及樣品位置,采樣頻率低,測量精度低,工作效率低。



技術實現要素:

為解決現有技術存在的問題,本實用新型供了一種變角度旋轉載物臺。本實用新型可以更改樣品測試角度,增加測量樣品個數,具有采樣范圍寬、測試數目多、工作效率高的優點。

為達到上述目的,本實用新型采用以下技術手段:

一種變角度旋轉載物臺,包括:變角度模塊、旋轉模塊及支撐模塊;

所述的支撐模塊包括上支撐板和下支撐板;

所述的旋轉模塊固定于上支撐板和下支撐板之間以驅動上支撐板轉動,下支撐板與底座連接;

所述的變角度模塊共有四個,每個變角度模塊均包括傾斜設置的托臺及用于調節托臺傾斜角度的調節機構;托臺和調節機構均固定于上支撐板上;樣品放置于托臺上。

四個變角度模塊兩兩背對放置,呈十字交叉布置。

所述的調節機構包括托臺桿和牽引機構,托臺一側與上支撐板邊緣部鉸接;托臺桿支撐于托臺下方使其傾斜設置,牽引機構帶動托臺桿移動以調節托臺的傾斜角度。

所述的牽引機構包括步進電機和齒條;托臺桿固定在齒條上,步進電機通過齒條驅動托臺桿水平移動。

托臺桿長度滿足托臺與上支撐板之間夾角從30°到90°的變化。

所述的旋轉模塊包括軸承轉盤、空心導電滑環和絲桿直線電機;軸承轉盤與空心導電滑環圓心設置于上支撐板和下支撐板之間;絲桿直線電機的電機端固定于下支撐板下表面,絲桿直線電機的絲桿端穿過下支撐板和上支撐板,且絲桿端與上支撐板上表面固定。

空心導電滑環上半部分電線連接四個步進電機電源線;空心導電滑環下半部分連接控制電路。

下支撐板與底座之間通過四根金屬桿連接。

相對于現有技術,本實用新型具有以下優點:

本實用新型包括變角度模塊、旋轉模塊及支撐模塊,變角度模塊設置在旋轉模塊上,旋轉模塊可以調節測試樣品的傾斜角度,旋轉模塊可以使不同位置的樣品依次進行測試。變角度模塊和旋轉模塊可以實現4個樣品的同一環境、同一測試角度,4個樣品的同一環境、不同測試角度,同一樣品不同環境、同一測試角度,同一樣品同一環境,不同測試角度的光學性能測量。載物臺既可以更改樣品測試角度,又可以增加測量樣品個數,具有采樣范圍寬、測試數目多、工作效率高的優點。極大減少了人工操作帶來的采樣頻率低,測量精度低,工作效率低,誤差大等問題。

進一步,本實用新型中的變角度模塊樣品進行30度至90度的角度旋轉,并且通過旋轉上支撐板進行多條件、多角度的光學性能測試,極大減少了人工操作帶來的采樣頻率低,測量精度低,工作效率低,誤差大等問題。

進一步,旋轉模塊通過絲桿機構驅動上支撐板實現轉動,絲桿機構具有轉動穩定,控制快速的優點。

【附圖說明】

圖1為變角度旋轉載物臺整體結構示意圖。

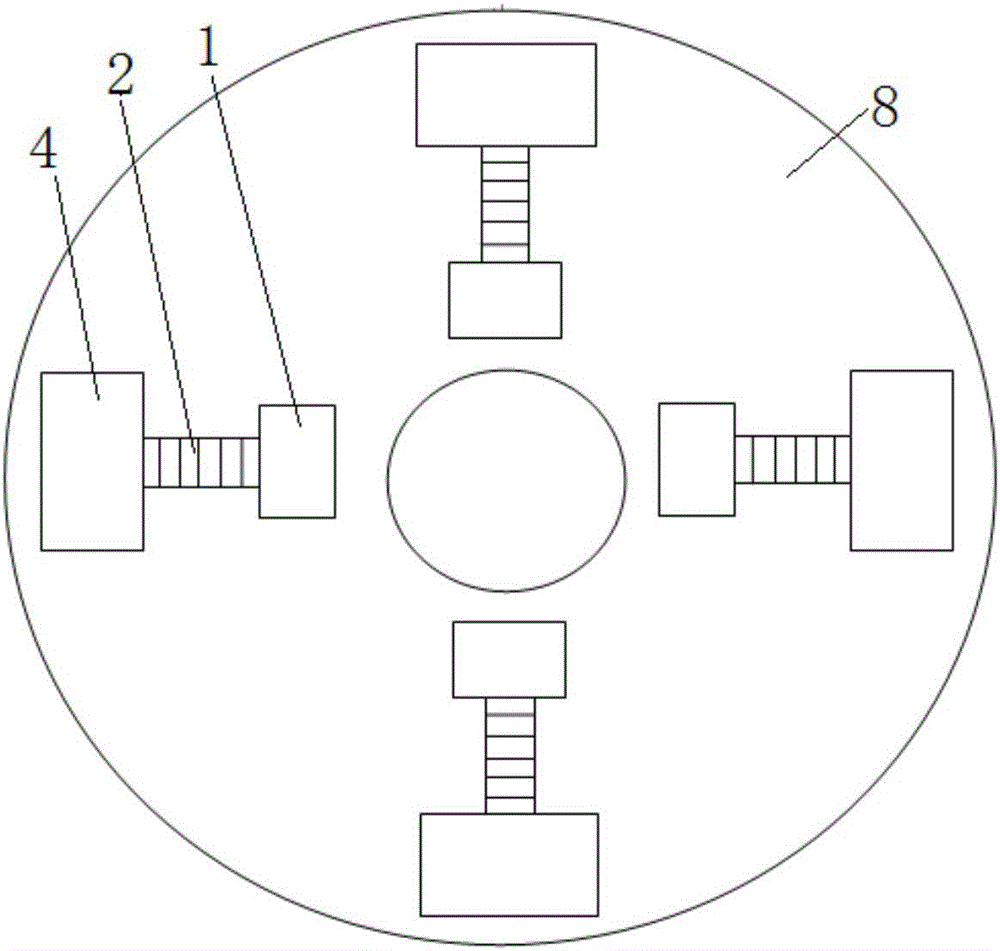

圖2為變角度模塊結構示意圖。

其中,A為變角度模塊;B為旋轉模塊;C為支撐模塊;1為步進電機;2為齒條;3為托臺桿;4為托臺;5為軸承轉盤;6為空心導電滑環;7為絲桿直線電機;8為上支撐板;9為下支撐板;10為金屬桿;11為底座;

【具體實施方式】

如圖1所示,本實用新型一種變角度旋轉載物臺,包括:變角度模塊A、旋轉模塊B、支撐模塊C。其中:

具體地,變角度模塊A包括步進電機1、齒條2、托臺桿3和托臺4,均固定于上支撐板8上表面,且托臺與支撐板8通過合頁連接;步進電機1通過齒條2連接托臺桿3,托臺桿3固定在齒條上,置于托臺4下方,樣品放置于托臺4上。

步進電機1通過齒條2帶動托臺桿3水平移動,移動距離與托臺4和上支撐板8之間成角的角度對應。托臺桿3長度固定實現托臺4與上支撐板8之間夾角從30°到90°的變化。

旋轉模塊B包括軸承轉盤5、空心導電滑環6和絲桿直線電機7;軸承轉盤5與空心導電滑環6取同圓心固定于上支撐板8下表面和下支撐板9之間;絲桿直線電機7穿過上支撐板8圓心,絲桿端固定于上支撐板8上表面,電機端固定于下支撐板9下表面。空心導電滑環6上半部分電線連接四個步進電機1電源線;空心導電滑環6下半部分連接控制電路。

支撐模塊C包括上支撐板8、金屬桿10和底座11,金屬桿10共有四根,垂直連接下支撐板9及底座11。

如圖2所示,步進電機1、齒條2、托臺桿3和托臺4分別有4個,兩兩背對放置,呈十字交叉形,兩兩與圓心夾角90°。

本實用新型組裝步驟及工作原理如下:

通過控制電路給出脈沖信號,脈沖信號通過驅動芯片步進電機轉動,電機1轉動后帶動齒條2使得托臺桿3向電機方向移動,由于托臺4與托臺桿3輕接觸,所以當托臺桿3移動,托臺4與其之間的接觸位置發生變化,導致托臺4與水平方向成角發生改變,即測量角度發生變化。

通過控制電路給出脈沖信號,驅動絲杠直線電機7轉動,由于絲桿端與上支撐板上表面固定,繼而使得上變角度模塊進行直角旋轉,更換為另一個測試樣品進行測試。上下支撐板8和9之間固定有軸承轉盤、空心導電滑環,有效避免了旋轉絞線問題。
