本實用新型屬于云臺技術領域，尤其涉及一種云臺主旋鈕限位結構。

背景技術：

目前，市面上現有的攝影三腳架上安裝有云臺(如球形云臺)，以便調節快裝座的角度；現有的這些云臺通常都是通過操作云臺外側設有的鎖緊旋鈕驅動鎖緊桿來實現鎖定。但是，這些云臺在進行鎖定操作時，操作鎖定旋鈕要么旋轉不到位從而導致鎖定容易松脫，要么旋轉過度從而導致鎖死或鎖緊機構損壞，鎖緊性能極不穩定、不可靠，云臺使用壽命也會大大縮短。

技術實現要素：

為了解決現有技術中存在的上述技術問題，本實用新型提供了一種可根據實際應用需求調整主旋鈕的旋轉范圍，可有效避免因旋轉過度而造成云臺鎖死或鎖緊機構損壞的問題，鎖定更精確，效果穩定、可靠，有效延長云臺使用壽命，調節操作簡單、方便、快捷，且結構簡單、巧妙的云臺主旋鈕限位結構。

本實用新型解決現有技術問題所采用的技術方案為：

一種云臺主旋鈕限位結構，包括有主旋鈕、限位旋鈕、限位塊、限位螺母和螺母定位柱；其中，所述主旋鈕與云臺的鎖緊桿連接固定；所述螺母定位柱是中空柱體，并安裝在云臺上，所述鎖緊桿設于螺母定位柱的中空腔內、并與螺母定位柱同軸芯；所述限位螺母是環形螺母，其固定地套設在螺母定位柱上；所述限位塊可水平移動安裝在主旋鈕內，所述限位旋鈕可轉動地設于主旋鈕的外面、并與限位塊傳動連接，使限位塊水平移動、以調整限位塊與限位螺母之間的距離，實現主旋鈕限位調節。

進一步地，所述主旋鈕的內外兩端分別設有避讓凹腔和安裝腔，所述限位塊和限位旋鈕依次安裝在安裝腔內，且限位塊的一端與限位旋鈕可調節地活動連接，另一端穿過避讓凹腔和安裝腔之間的主旋鈕、伸入避讓凹腔內；當主旋鈕連接在鎖緊桿上時，所述限位螺母位于避讓凹腔內，且所述限位塊隨主旋鈕的轉動逐漸向限位螺母水平移動、直至緊貼限位螺母。

進一步地，所述限位螺母的周側表面設有外螺紋，所述避讓凹腔的周向側壁設有內螺紋，所述內螺紋與外螺紋匹配嚙合連接。

進一步地，所述主旋鈕的外端設有相互匹配連接的安裝凹腔和安裝蓋，所述限位塊和限位旋鈕安裝在安裝凹腔內，且限位旋鈕伸出安裝蓋外。

進一步地，所述限位塊包括有主體和限位腳，所述主體的中間設有螺絲孔，所述限位腳設于主體的朝內一側；組裝時，所述限位旋鈕的螺桿擰入在主體的螺絲孔內；所述限位腳穿過避讓凹腔和安裝腔之間的主旋鈕、伸入避讓凹腔內，并隨主旋鈕的轉動逐漸向限位螺母水平移動、直至緊貼限位螺母。

進一步地，所述限位腳共有兩根以上，并環形陣列分布地設于限位塊朝內一側。

進一步地，所述主體、限位腳和螺絲孔一體成型。

進一步地，所述限位旋鈕的螺桿上還設有彈簧，所述彈簧的兩端分別頂住限位旋鈕和限位塊。

本實用新型的有益效果如下：

本實用新型通過上述技術方案，即可根據實際應用需求調整主旋鈕的旋轉范圍，可有效避免因旋轉過度而造成云臺鎖死或鎖緊機構損壞的問題，大大延長了云臺使用壽命，鎖定更精確，效果穩定、可靠，大大延長了云臺使用壽命，調節操作也十分簡單、方便、快捷，而且結構簡單、巧妙，生產加工容易。

【附圖說明】

圖1是本實用新型所述一種云臺主旋鈕限位結構實施例的爆炸結構示意圖；

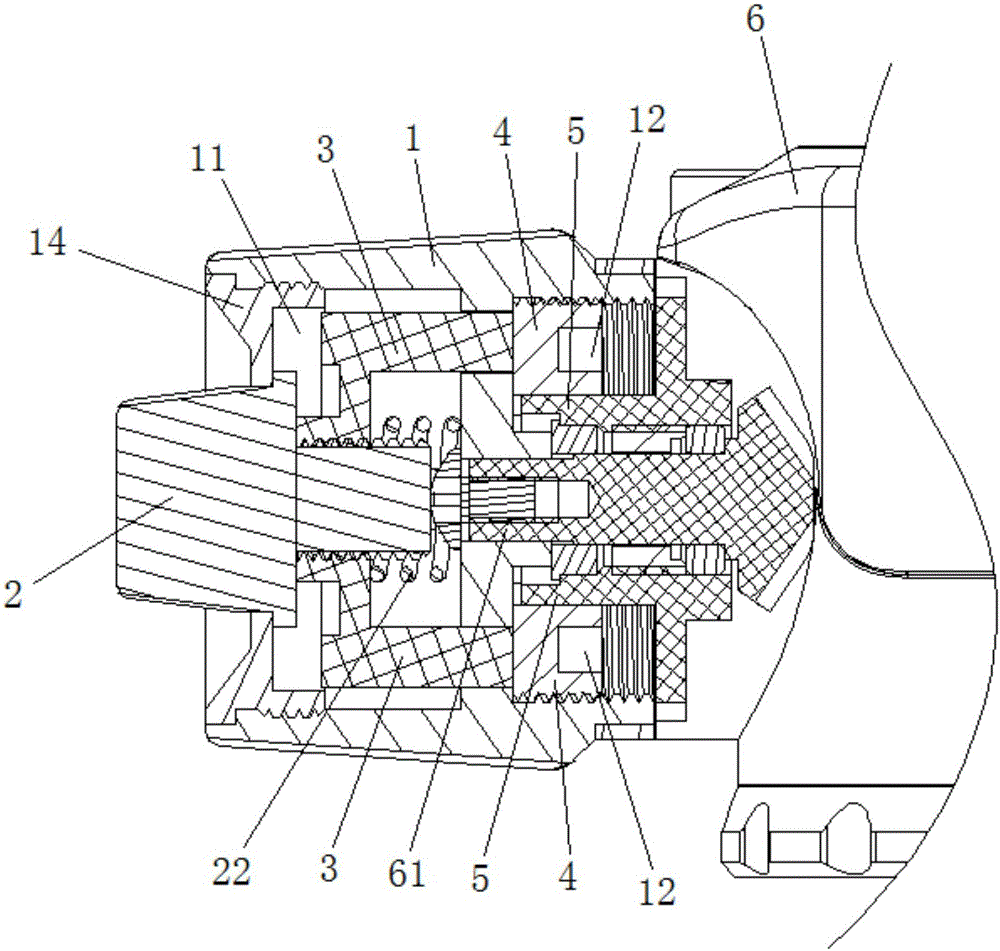

圖2是本實用新型所述一種云臺主旋鈕限位結構實施例的剖視結構示意圖。

【具體實施方式】

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅用以解釋本實用新型，并不用于限定本實用新型。

如圖1和圖2中所示：

本實用新型實施例提供了一種云臺主旋鈕限位結構，包括有主旋鈕1、限位旋鈕2、限位塊3、限位螺母4和螺母定位柱5；其中，所述主旋鈕1與云臺6的鎖緊桿61連接固定；所述螺母定位柱5是中空柱體，并安裝在云臺6上，所述鎖緊桿61設于螺母定位柱5的中空腔內、并與螺母定位柱5同軸芯；所述限位螺母4是環形螺母，其固定地套設在螺母定位柱5上；所述限位塊3可水平移動安裝在主旋鈕1內，所述限位旋鈕2可轉動地設于主旋鈕1的外面、并與限位塊3傳動連接，使限位塊3水平移動、以調整限位塊3與限位螺母4之間的距離，實現主旋鈕1限位調節。

其中，所述主旋鈕1的內外兩端分別設有避讓凹腔11和安裝腔12，所述限位塊3和限位旋鈕2依次安裝在安裝腔12內，且限位塊3的一端與限位旋鈕2可調節地活動連接，另一端穿過避讓凹腔11和安裝腔12之間的主旋鈕1、伸入避讓凹腔11內；而且當主旋鈕1連接在鎖緊桿61上時，所述限位螺母4位于避讓凹腔11內，且限位塊3隨主旋鈕1的轉動逐漸向限位螺母4水平移動、直至緊貼限位螺母4。具體結構可以為：所述主旋鈕1的外端設有相互匹配連接的安裝凹腔13和安裝蓋14，所述限位塊3和限位旋鈕2安裝在安裝凹腔13內，且限位旋鈕2伸出安裝蓋14外；所述限位塊3包括有主體31和限位腳32，所述主體31的中間設有螺絲孔33，所述限位腳32共有兩根以上，設于主體31的朝內一側，并環形陣列分布地設于限位塊3朝內一側；所述主體31、限位腳32和螺絲孔31一體成型(如一體注塑成型)。組裝時，所述限位旋鈕2的螺桿21擰入在主體31的螺絲孔33內；所述限位腳32穿過避讓凹腔11和安裝腔12之間的主旋鈕1、伸入避讓凹腔11內，并隨主旋鈕1的轉動逐漸向限位螺母4水平移動、直至緊貼限位螺母4。

這樣，通過采用本實用新型所述云臺主旋鈕限位結構即可根據實際應用需求調整主旋鈕1的旋轉范圍(即通過旋轉限位旋鈕2驅使限位塊3水平移動、以調整限位塊3與限位螺母4之間的距離，從而對主旋鈕1的旋轉范圍進行限位調節。)，可有效避免因旋轉過度而造成云臺鎖死或鎖緊機構損壞的問題，鎖定更精確，效果穩定、可靠，大大延長了云臺使用壽命，調節操作也十分簡單、方便、快捷，而且結構簡單、巧妙，生產加工容易。

另外，所述限位旋鈕2的螺桿21上還設有彈簧22，所述彈簧22的兩端分別頂住限位旋鈕2和限位塊3。這樣，彈簧22即可在限位旋鈕2和限位塊3起到消空作用，既提高了操作手感，又提高了限位塊3水平移動的穩定性。

而且，所述限位螺母4的周側表面設有外螺紋41，所述避讓凹腔11的周向側壁設有內螺紋，所述內螺紋與外螺紋41匹配嚙合連接。這樣即可進一步加強主旋鈕1的旋轉穩定性和限位塊3對主旋鈕1限位作用的穩定性。

以上內容是結合具體的優選技術方案對本實用新型所作的進一步詳細說明，不能認定本實用新型的具體實施只局限于這些說明。對于本實用新型所屬技術領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干簡單推演或替換，都應當視為屬于本實用新型的保護范圍。
