本實用新型涉及氣瓶擺放固定技術領域，特別涉及一種便攜式乙炔氣瓶固定支架。

背景技術：
：

在長輸管道和場站施工中，乙炔氣瓶固定架都是臨時支架，都是利用邊角余料臨時拼湊焊接，形狀不規整，大小不一，樣式繁多，不易攜帶拆卸，造成氣瓶的擺放比較隨意，不僅不安全，外觀效果不佳，也不易挪動，常常安全檢查不合格等；而且在施工中，地形地勢多變，固定架穩定性不好，導致氣瓶不能很好的固定，降低施工效率而且給施工人員造成安全隱患。

技術實現要素：
：

本實用新型要解決的技術問題是提供一種便攜式乙炔氣瓶固定支架，該裝置實現了能夠很好地固定乙炔氣瓶，結構簡單，制作方便，形狀規整美觀，穩定性好，可以適應多種施工地形，使用安全可靠，易于移動攜帶。克服了現有乙炔氣瓶固定支架穩定性差，使用不安全，不易攜帶，不美觀的不足。

本實用新型所采取的技術方案是：一種便攜式乙炔氣瓶固定支架，包括弧形彎桿和底板；弧形彎桿的弧長為直徑為300mm的圓周的三分之二，鏈條一端與弧形彎桿一端固定連接，鏈條另一端懸掛在弧形彎桿另一端，弧形彎桿下端連接多根立桿，立桿下端連接在底板上，底板采用直徑為700mm的圓形鋼板，弧形彎桿、鏈條、立桿、底板表面都刷有防腐漆。

本實用新型的有益效果是：本實用新型能夠很好地固定乙炔氣瓶，結構簡單，制作方便，形狀規整美觀，穩定性好，可以適應多種施工地形，使用安全可靠，易于移動攜帶。

附圖說明：

下面結合附圖和具體實施方式對本實用新型做進一步詳細的說明。

圖1為本實用新型的結構示意圖。

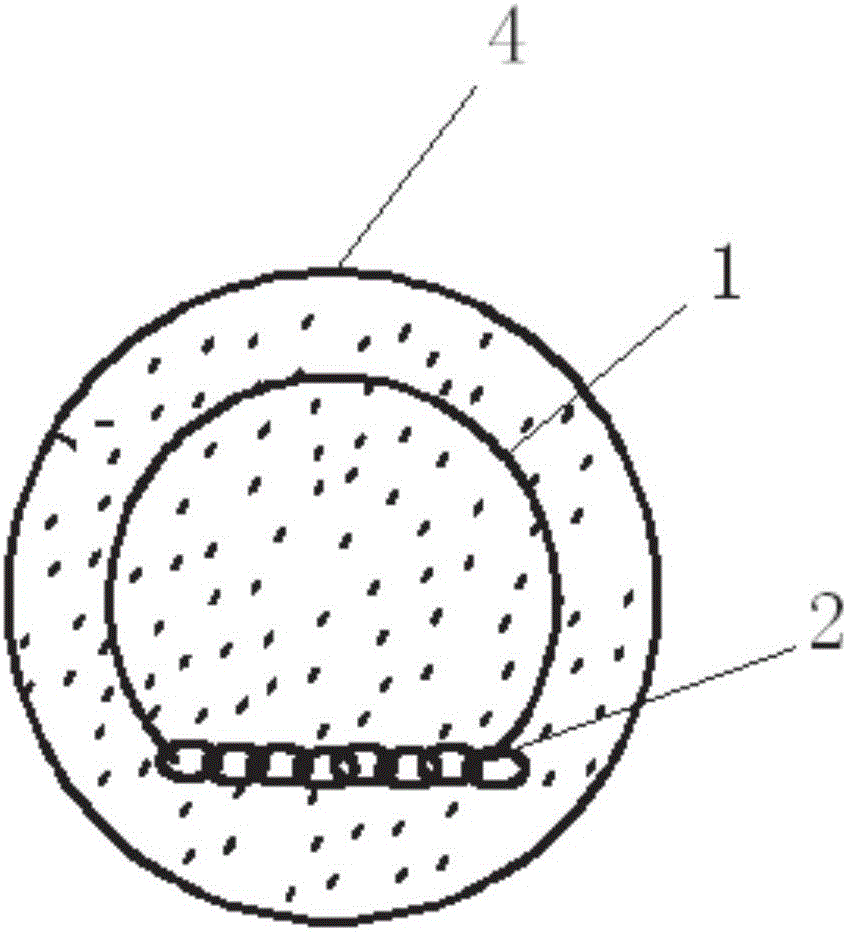

圖2為圖1的俯視圖。

具體實施方式：

如圖1、圖2所示，一種便攜式乙炔氣瓶固定支架，包括弧形彎桿1和底板4；弧形彎桿1的弧長為直徑為300mm的圓周的三分之二，鏈條2一端與弧形彎桿1一端固定連接，鏈條2另一端懸掛在弧形彎桿1另一端，弧形彎桿1下端連接多根立桿3，立桿3下端連接在底板4上，底板4采用直徑為700mm的圓形鋼板，弧形彎桿1、鏈條2、立桿3、底板4表面都刷有防腐漆。

使用時，乙炔氣瓶立于弧形彎桿1和鏈條2內，乙炔氣瓶如需更換可卸掉鏈條2懸掛端，更換完畢后鏈條2懸掛上，防止氣瓶倒地泄漏。

可以理解的是，以上關于本實用新型的具體描述，僅用于說明本實用新型而并非受限于本實用新型實施例所描述的技術方案，本領域的普通技術人員應當理解，仍然可以對本實用新型進行修改或等同替換，以達到相同的技術效果；只要滿足使用需要，都在本實用新型的保護范圍之內。
