本實用新型涉及管路夾具技術領域，尤其是涉及用于軟管截流的一種夾片。

背景技術：

目前，市場上常見的用于軟管截流的夾片都是閉合結構的，在使用前，需要將軟管穿入夾片中，才能使軟管閉合，實現截流目的。但是，如果一段封閉的軟管開始時未穿入夾片，再想閉合軟管以阻止軟管內液體或氣體的流通，就必須采用其他的辦法，因此，這種閉合結構的夾片使用很不方便，也難以快速實現軟管的截流。

技術實現要素：

本實用新型要解決的技術問題是：針對現有技術存在的問題，提供一種夾片，不僅方便與軟管的配合使用，而且能快速實現軟管的截流。

本實用新型要解決的技術問題采用以下技術方案來實現：一種夾片，包括夾片本體，在夾片本體上開設安裝接口、截流槽，所述安裝接口一端形成開放接口，另一端與截流槽相貫通。

優選地，所述的夾片本體上還開設容納槽，所述容納槽分別與安裝接口、截流槽相貫通。

優選地，所述的安裝接口、容納槽、截流槽之間連接形成L形結構。

優選地，所述的夾片本體上還開設讓位槽，所述讓位槽出口與截流槽相貫通。

優選地，所述的讓位槽設置若干個，且均位于截流槽同一側。

優選地，所述的讓位槽設置若干個，且分別位于截流槽的相對兩側。

優選地，位于截流槽不同側的讓位槽的出口之間分別一一對應。

優選地，位于截流槽不同側的讓位槽的出口之間相互錯開。

優選地，位于截流槽同一側的若干個讓位槽是等間距排布。

優選地，所述的讓位槽是圓弧形通孔。

與現有技術相比，本實用新型的有益效果是：由于夾片本體上開設安裝接口、截流槽，且安裝接口一端形成開放接口，另一端與截流槽相貫通，當其與軟管配合使用時，可以將軟管直接從安裝接口推入夾片本體，并使軟管滑至截流槽中，利用截流槽使軟管因受擠壓而發生變形，軟管的管徑隨之發生變化，從而可以實現軟管的截流，不僅結構簡單，而且使用方便，并且，在使用完了后，夾片本體還可以回收再利用，從而可以達到節約成本的目的。

附圖說明

圖1為本實用新型一種夾片的構造圖(實施方式1)。

圖2為本實用新型一種夾片的構造圖(實施方式2)。

圖3為本實用新型一種夾片的構造圖(實施方式3)。

圖4為本實用新型一種夾片的構造圖(實施方式4)。

圖中部品標記名稱：1-夾片本體，11-安裝接口，12-截流槽，13-容納槽，14-讓位槽。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，下面結合附圖和具體實施例對本實用新型進行詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

實施方式1

如圖1所示的夾片，包括夾片本體1，在夾片本體1上開設安裝接口11、截流槽12和容納槽13，所述截流槽12是長條形通孔，所述安裝接口11一端形成開放接口，另一端與容納槽13相貫通，所述容納槽13還與截流槽12相貫通，從而使安裝接口11與截流槽12之間也形成相互貫通的通道。

當上述的夾片與軟管配合使用時，可以將軟管直接從安裝接口11推入夾片本體1，并使軟管進入容納槽13中。所述的容納槽13通常設計成圓弧形通孔，且其直徑大于軟管直徑，以便可以容納數量更多的軟管，提高夾片的利用率。直接將容納槽13中的軟管推入到截流槽12中，利用截流槽12使軟管因受擠壓而發生變形，軟管的管徑隨之發生變化，從而可以實現軟管的截流。如果使夾片本體1相對于軟管移動，還可以在軟管的任何位置實現軟管的截流。

因此，本實用新型的夾片不僅結構簡單，而且使用方便；另外，在夾片使用完了后，夾片本體1還可以回收再利用，從而可以達到提高夾片利用率、節約成本的目的。其中，所述的安裝接口11、容納槽13、截流槽12之間可以連接形成L形結構，這樣便于握持夾片，并方便用力移動軟管或者夾片本體1，從而有利于軟管的快速安裝和實現截流。

實施方式2

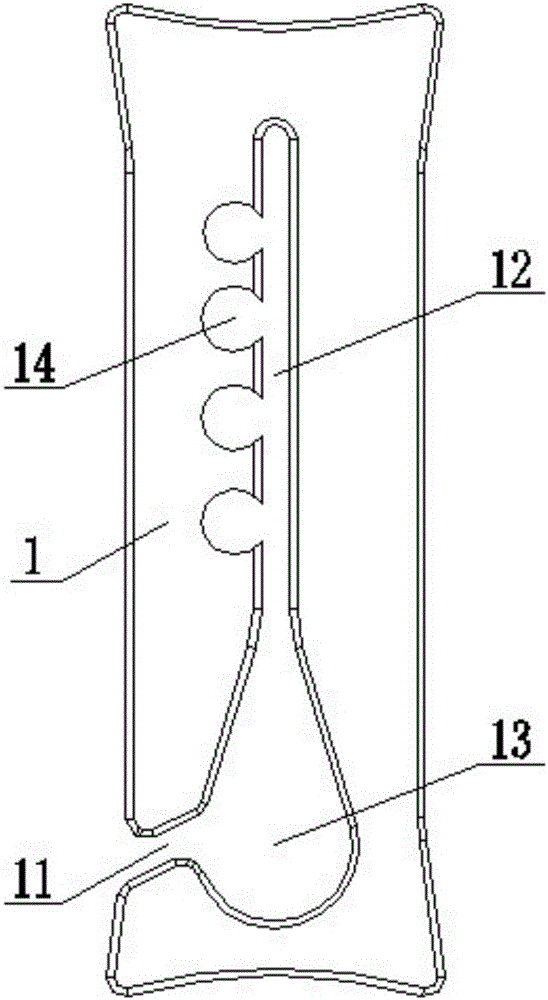

如圖2所示的夾片，在夾片本體1上還開設了若干個讓位槽14，所述的讓位槽14采用圓弧形通孔，以便其能夠與軟管更好地相互接觸，并使軟管更加充分地恢復原狀。所述讓位槽14均位于截流槽12的同一側，其出口則均與截流槽12相貫通。其他同實施方式1。

實施方式3

如圖3所示的夾片，其中的讓位槽14設置若干個，且分別位于截流槽12的相對兩側，位于截流槽12不同側的讓位槽14的出口之間分別一一對應。其他同實施方式2。

實施方式4

如圖4所示的夾片，其中的讓位槽14設置若干個，且分別位于截流槽12的相對兩側，位于截流槽12不同側的讓位槽14的出口之間相互錯開。其他同實施方式2。

通過設置讓位槽14，可以使滑入截流槽12中的軟管進入到讓位槽14中，從而使已經變形的軟管得以重新恢復原狀或者部分恢復原狀。因此，只需要利用同一個夾片本體1，即可同時夾持若干個軟管，并使其中的部分軟管實現截流，部分軟管得以保持原狀，在需要對其截流時，使讓位槽14中的軟管重新推入到截流槽12中即可。另外，設置讓位槽14，還可以為后續推入的軟管預留通過截流槽12的緩沖空間，使同一個夾片本體1可以同時夾持若干個軟管，提高夾片的利用率。

所述的位于截流槽12同一側的若干個讓位槽14最好是等間距排布，以減少若干軟管之間的相互干涉。特別地，如果截流槽12的槽寬設計成小于或者等于軟管壁厚的2倍，則利用該夾片可以快速、方便地閉合軟管，即實現軟管的完全截流。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，應當指出的是，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
