本實用新型涉及戶外板技術領域，具體來說是一種塑膠鋁共擠一體成形戶外板。

背景技術：

戶外板是用于戶外的板材。現有技術中，戶外板結構單一，強度和承重力較弱，達不到最佳的使用效果。

因此，特別需要一種塑膠鋁共擠一體成形戶外板，以解決現有技術中存在的問題。

技術實現要素：

本實用新型的目的是為了解決現有技術中，戶外板結構單一，強度和承重力較弱的缺陷，提供一種塑膠鋁共擠一體成形戶外板，來解決現有技術中存在的問題。

為實現上述目的，本實用新型的技術方案如下：

一種塑膠鋁共擠一體成形戶外板，包括柱形合金板，所述柱形合金板的端截面形狀為環形，所述端截面形狀為環形的柱形合金板包括內腔，所述內腔內設置加強筋，所述柱形合金板的側面設置塑膠層。

在本實用新型中，所述合金為鋁合金、鈦合金或鋅合金。

在本實用新型中，所述環形為方環形。

在本實用新型中，所述塑膠層通過鋁共擠一體塑料成型的方式設置在柱形合金板的側面。

在本實用新型中，所述柱形合金板和加強筋為一體式結構。

有益效果

本實用新型公開一種塑膠鋁共擠一體成形戶外板，與現有技術相比，在板材內加入柱形合金板，使戶外板形成復合型結構，增加戶外板承重能力；柱形合金板內設置的加強筋，使柱形合金板內形成空腔，起到緩沖的同時，增加產品的強度；塑膠層通過鋁共擠一體塑料成型的方式設置在柱形合金板的側面，使結構牢固。

附圖說明

圖1本實用新型的結構示意圖；

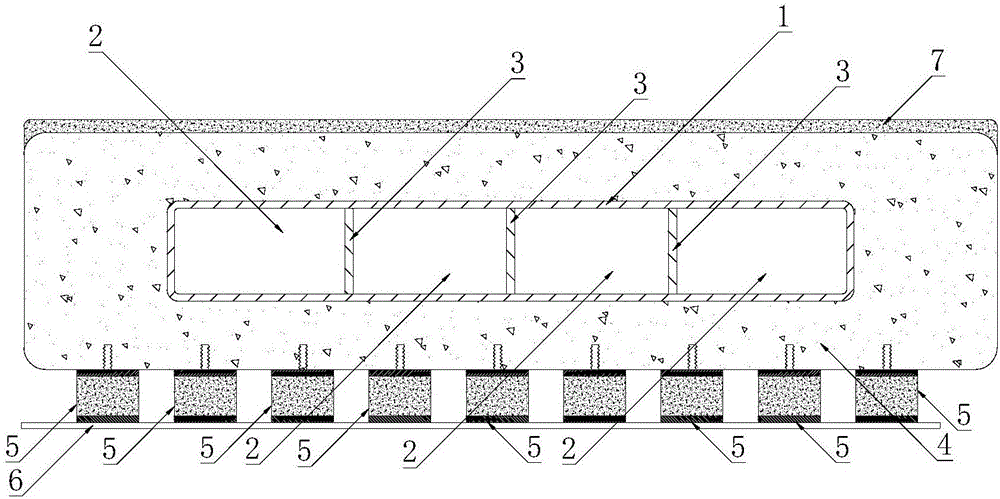

圖2本實用新型實現多個功能時的結構示意圖；

圖3本實用新型采用的減震件的結構示意圖。

圖中：1、柱形合金板；2、內腔；3、加強筋；4、塑膠層。

具體實施方式

在全部附圖的視圖中，對應的參考符號表示對應的部件。

一種塑膠鋁共擠一體成形戶外板，包括柱形合金板1，柱形合金板1的端截面形狀為環形，端截面形狀為環形的柱形合金板1包括內腔2，內腔2內設置加強筋3，柱形合金板1的側面設置塑膠層4，在板材內加入柱形合金板1，使戶外板形成復合型結構，增加戶外板承重能力；柱形合金板1內設置的加強筋3，使柱形合金板1內形成空腔，起到緩沖的同時，增加產品的強度。

優選的實施方式中，合金為鋁合金、鈦合金或鋅合金；環形為方環形，達到匹配戶外板形狀的效果；柱形合金板1和加強筋3為一體式結構，使結構牢固。

在本實用新型中，塑膠層4通過鋁共擠一體塑料成型的方式設置在柱形合金板1的側面，使結構牢固；在本實用新型擴展的技術方案中，還包括減震件5和承重件6，可在柱形合金板1的下表面設置數量為兩個以上的減震件5，減震件5包含螺栓51、上部金屬片52、軟體部53和下部金屬片54，螺栓51和上部金屬片52的一端固定連接，上部金屬片52的一端通過軟體部53連接下部金屬片54；在使用的時候，減震件5上部通過螺栓51連接在柱形合金板的下表面，減震件5下部通過螺絲或粘膠設置在承重板6上，承重板6起到支撐的作用；減震件5采用此種結構時，可通過模具成型(軟體部53可以為硅膠材質)，由于減震件5的上部金屬片52和下部金屬片54是通過軟體部53連接，軟體部53起到減震作用，而兩端部的金屬片結構又能夠保障結構的牢固型，達到戶外板更好的適應戶外環境使用的效果；進一步的，可在柱形合金板1的上表面(上表面是指在戶外使用時，直接與人腳部接觸的那一面，本實用新型下表面則是指與上表面相對的另一面)噴涂超疏水疏油復合涂層7，使柱形合金板1具備超疏水疏油的特性，在長時間的使用中，能夠保障其衛生等級，達到較好的使用效果。

上述的對實施例的描述是為便于該技術領域的普通技術人員能理解和使用本實用新型。熟悉本領域技術的人員顯然可以容易地對這些實施例做出各種修改，并把在此說明的一般原理應用到其他實施例中而不必經過創造性的勞動。因此，本實用新型不限于上述實施例，本領域技術人員根據本實用新型的揭示，不脫離本實用新型范疇所做出的改進和修改都應該在本實用新型的保護范圍之內。
