本發明涉及變壓器制造,具體為一種用于大型電力變壓器管路具有限位功能的波紋管。
背景技術:
1、變壓器是利用電磁感應的原理來改變交流電壓的裝置,主要構件是初級線圈、次級線圈和鐵芯(磁芯),主要功能有:電壓變換、電流變換、阻抗變換、隔離、穩壓(磁飽和變壓器)等,變壓器是輸配電的基礎設備,廣泛應用于工業、農業、交通、城市社區等領域。
2、如公開號為cn217993711u的中國發明專利提供的一種波紋管,包括波紋管本體,波紋管本體包括基層,基層的底部噴涂有耐酸堿層,基層的頂部通過粘合劑粘結有防火層,防火層的頂部通過粘合劑粘結有耐腐蝕層,耐腐蝕層包括第一耐腐蝕層,第一耐腐蝕層的頂部通過粘合劑粘結有第二耐腐蝕層,基層采用高密度聚乙烯制成,基層的表面噴涂有抗菌劑,耐酸堿層用氟橡膠制成,且其內表面噴涂有特氟龍涂液。本發明通過基層、耐酸堿層、防火層、耐腐蝕層、第一耐腐蝕層和第二耐腐蝕層的配合使用,能夠使波紋管本體具備良好的使用強度、防火性和耐腐蝕性能,而且還便于環保處理,能夠滿足人們日益增長的使用需求,給用戶的使用帶來了極大的便利。
3、隨著變壓器管路布置的多樣性,變壓器各管路對接部位隨之增多,因制造公差累積等多重因素,變壓器對接管路之間需要使用波紋管,傳統波紋管為一段可伸縮調節的波紋管路及兩端法蘭構成,在特殊場景經常出現因形變量過大引起波紋管損壞,給變壓器安全運行留下了隱患。
技術實現思路
1、本發明的目的在于提供一種用于大型電力變壓器管路具有限位功能的波紋管,以解決上述背景技術中提出的難以對波紋管的形變量進行限制的問題。
2、為實現上述目的,本發明提供如下技術方案:一種用于大型電力變壓器管路具有限位功能的波紋管,包括用于大型電力變壓器管路的波紋管本體和限位組件;所述波紋管本體包括波紋體和法蘭盤本體;兩個所述法蘭盤本體對稱固設于波紋體兩側,且所述法蘭盤本體通過螺栓與大型電力變壓器管路連接;所述限位組件布置于所述法蘭盤本體上;所述限位組件的數量至少為兩組,兩組所述限位組件對稱設置,所述波紋管本體具有沿其中軸線方向的伸縮彈性;所述限位組件包括固定板、固定架和轉動板;若干個所述固定板呈環形陣列固設于法蘭盤本體圓周面上;兩個所述固定架對稱固設于上下兩個固定板相對面上;所述轉動板數量為四個,且相鄰兩個所述轉動板之間通過轉動軸轉動連接;兩個所述固定架與其中兩個轉動軸轉動連接。
3、優選的,所述固定架為u型結構,且所述轉動板端部與固定架內壁不接觸。
4、優選的,所述轉動板兩端為弧形端,四個所述轉動板之間構成棱形結構,且四個所述轉動板之間形成波紋管限位腔。
5、優選的,還包括連接組件;所述連接組件布置于相鄰兩個所述轉動板之間。
6、優選的,所述連接組件包括連接板和連接彈板;兩個所述連接板固設于相鄰兩個轉動板上,且兩個所述連接板之間通過連接彈板固定連接。
7、優選的,所述連接板為傾斜結構,且兩個所述連接板構成的結構開口方向朝外設置。
8、優選的,所述連接彈板為弧形結構,且兩個所述連接板和連接彈板構成弓形結構。
9、與現有技術相比,本發明的有益效果是:
10、1、本發明通過設置限位組件,在波紋管本體出現形變拉伸時,兩個固定板會帶動固定架相背離發生移動,使四個轉動板之間兩兩通過轉動軸發生轉動,使相鄰兩個連接板發生移動,使轉動板不僅可以對波紋管本體水平方向上的伸長量以及壓縮量進行限位,還可以通過轉動板的轉動對波紋管本體豎直方向上的調節量進行限定,相對于現有技術,本發明結構簡單合理,設計巧妙,性能可靠,有效防止了特殊場景下波紋管本體因形變量過大引起的損壞,從而保證了大型電力變壓器安全運行。
11、2、本發明通過設置連接組件,轉動板發生轉動時,會使相鄰兩個連接板發生移動,使連接彈板受力發生形變,使連接彈板受力產生的相對作用力可以使與波紋管本體形變時產生的作用力相互作用和抵斥,以避免波紋管本體因形變量過大而造成損壞,從而延長了波紋管本體的使用壽命。

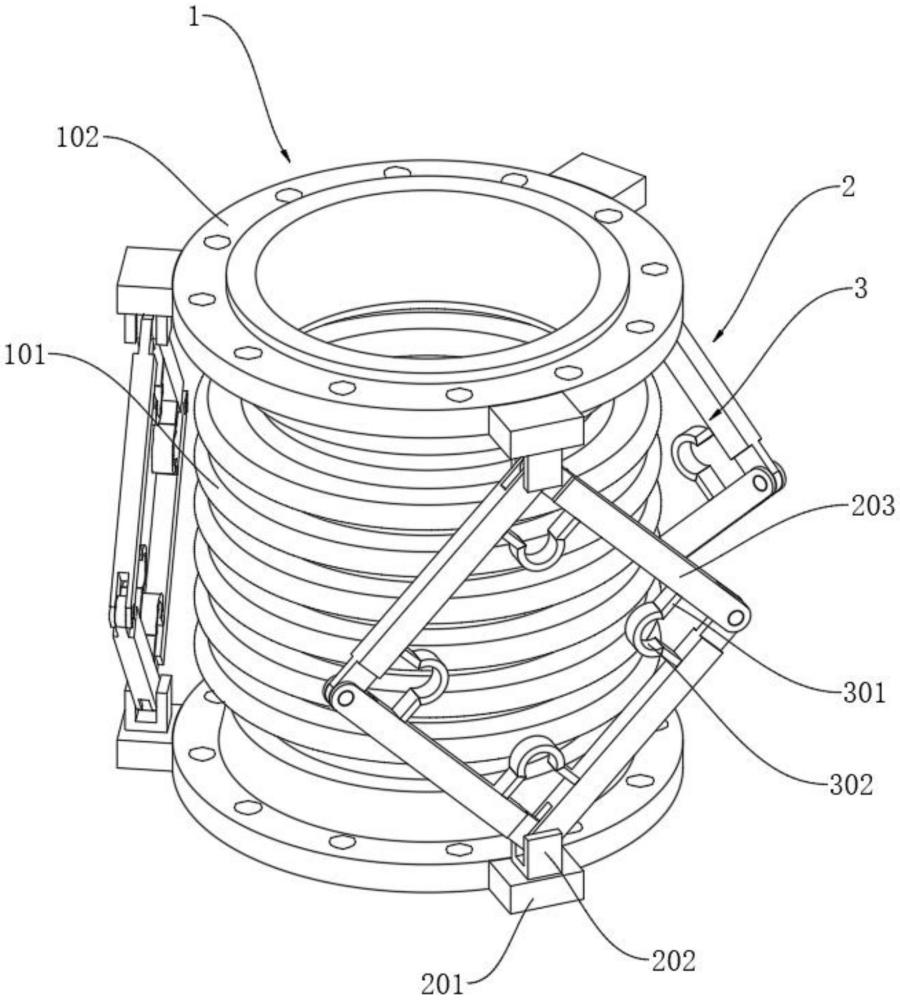

1.一種用于大型電力變壓器管路具有限位功能的波紋管,其特征在于,包括用于大型電力變壓器管路的波紋管本體(1)和限位組件(2);所述波紋管本體(1)包括波紋體(101)和法蘭盤本體(102);兩個所述法蘭盤本體(102)對稱固設于波紋體(101)兩側,且所述法蘭盤本體(102)通過螺栓與大型電力變壓器管路連接;所述限位組件(2)布置于所述法蘭盤本體(102)上;所述限位組件(2)的數量至少為兩組,兩組所述限位組件(2)對稱設置,所述波紋管本體(1)具有沿其中軸線方向的伸縮彈性。
2.根據權利要求1所述的一種用于大型電力變壓器管路具有限位功能的波紋管,其特征在于,所述限位組件(2)包括固定板(201)、固定架(202)和轉動板(203);若干個所述固定板(201)呈環形陣列固設于法蘭盤本體(102)圓周面上;兩個所述固定架(202)對稱固設于上下兩個固定板(201)相對面上;所述轉動板(203)數量為四個,且相鄰兩個所述轉動板(203)之間通過轉動軸轉動連接;兩個所述固定架(202)與其中兩個轉動軸轉動連接。
3.根據權利要求2所述的一種用于大型電力變壓器管路具有限位功能的波紋管,其特征在于,所述固定架(202)為u型結構,且所述轉動板(203)端部與固定架(202)內壁不接觸。
4.根據權利要求3所述的一種用于大型電力變壓器管路具有限位功能的波紋管,其特征在于,所述轉動板(203)兩端為弧形端,四個所述轉動板(203)之間構成棱形結構,且四個所述轉動板(203)之間形成波紋管限位腔。
5.根據權利要求4所述的一種用于大型電力變壓器管路具有限位功能的波紋管,其特征在于,還包括連接組件(3);所述連接組件(3)布置于相鄰兩個所述轉動板(203)之間。
6.根據權利要求5所述的一種用于大型電力變壓器管路具有限位功能的波紋管,其特征在于,所述連接組件(3)包括連接板(301)和連接彈板(302);兩個所述連接板(301)固設于相鄰兩個轉動板(203)上,且兩個所述連接板(301)之間通過連接彈板(302)固定連接。
7.根據權利要求6所述的一種用于大型電力變壓器管路具有限位功能的波紋管,其特征在于,所述連接板(301)為傾斜結構,且兩個所述連接板(301)構成的結構開口方向朝外設置。
8.根據權利要求7所述的一種用于大型電力變壓器管路具有限位功能的波紋管,其特征在于,所述連接彈板(302)為弧形結構,且兩個所述連接板(301)和連接彈板(302)構成弓形結構。
