本發明涉及電能再利用領域，尤其是涉及一種電網余電儲熱再利用系統。

背景技術：

0、技術背景

1、目前光伏及風力發電等發電方式，由于受光能和風能不均性的影響，故發出的電能大小、電壓高低等都無法不確定的。這些發電方式發出的電將會并入到電網給用戶使用，而電網主要根據用戶需求端的用電量來決定是否接受上述光伏或風力發電站的電能。在不少時段，由于用戶端用電量存在波動，用電量不固定或不穩定，則導致電網無法接受上述電站過量的電能，從而導致出現棄光、棄風等現象，這將使得電站無法連續滿負荷運行，從而導致電站使用效率明顯降低和資源嚴重浪費，不利于雙碳目標的實現。

2、目前解決上述問題的辦法是儲能，有如下幾種方法：一是抽水儲能，其原理是利用不能進入電網的多余電能帶動水泵把水抽到高處的水庫，把電能先變成水的勢能，當電網需求電量大時，再把水庫的水排出帶動水輪機組發電供給用電端；二是電化學儲能，其原理是把電網多余的發電量通過向電池充電而暫時儲存起來，在需要時再讓電池放電；三是壓縮空氣儲能，其原理是讓多余電能帶動氣泵，將空氣壓縮在超高壓容器內，需要用電時，再由所述高壓空氣帶動氣輪機組發電供給用電端。除此之外還有飛輪儲能等其他儲能方法。但目前上述電能儲能的方法均存在嚴重的局限性和不足之處。如抽水儲能，需在電站附近有滿足修建水庫的場地，工程量和造價較高，大部分電站附近并不具備此種條件。如電化學儲能，需設置大量電池組，成本較高，且充電放電壽命有限，維護成本較高。同理另外兩種儲能方法要求也相對較高，所以一直以來難以廣泛應用，不再多述。因此需要采取一種全新的儲能利用方式。

技術實現思路

1、本發明旨在至少解決現有技術中存在的技術問題之一。為此，本發明的一個目的在于提供一種電網余電儲熱再利用系統。

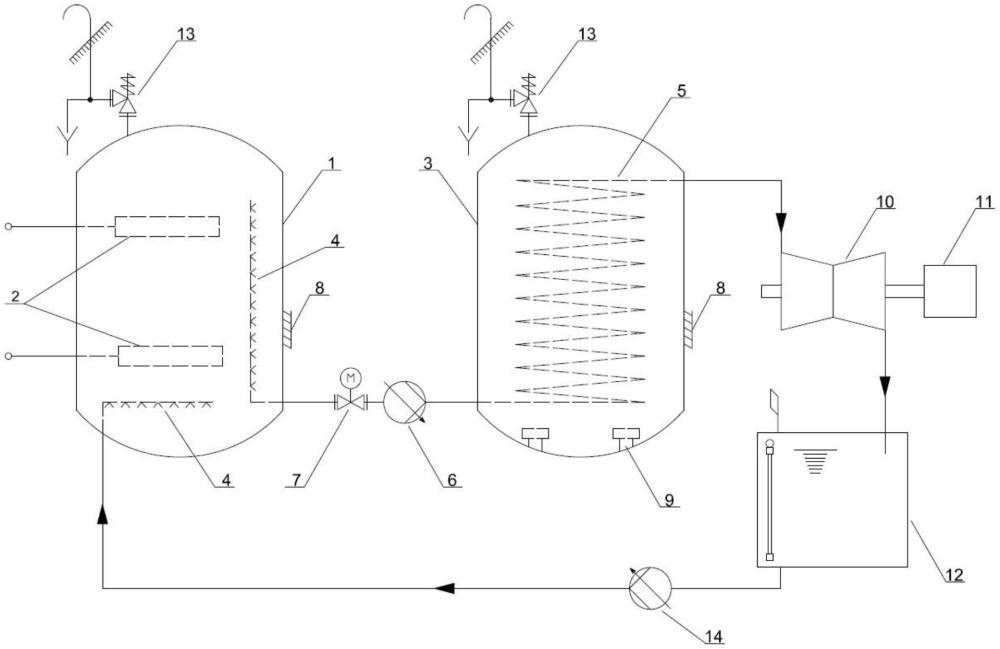

2、本發明的技術方案如下：一種電網余電儲熱再利用系統，其特性在于，包括：

3、蓄熱水罐，所述蓄熱水罐內儲存有除鹽水；

4、電極加熱器，所述電極加熱器與外部電網系統連接，所述電極加熱器用于加熱所述除鹽水。

5、蒸發容器，所述蒸發容器內設有蒸發管道；

6、供水管道，所述供水管道連接在所述蓄熱水罐和所述蒸發管道之間，且分別與所述蓄熱水罐和所述蒸發管道連通；

7、供水泵，所述供水泵設置在所述供水管道上；

8、蒸汽加熱器，所述蒸汽加熱器用于加熱所述蒸發管道；

9、汽輪機組，所述汽輪機組與所述蒸發管道連接；

10、凝結水箱，所述凝結水箱分別與所述汽輪機組和所述蓄熱水罐相連。

11、進一步地，所述蓄熱水罐和所述蒸發容器的外殼上包裹有保溫層。

12、進一步地，所述供水管道上設有供水流量調節閥。

13、進一步地，所述電極加熱器包括加熱電極，所述加熱電極設置在所述蓄熱水罐內。

14、進一步地，所述蒸發管道的構造為螺旋狀。

15、進一步地，所述蒸發管道豎向設置，所述蒸發管道的進入口位于蒸發容器下方，所述蒸發管道的排汽口位于蒸發容器上方。

16、和現有的技術相比，本發明的有利效果如下：

17、本系統通過將電網的余電先對除鹽水進行加熱，將多余的電能轉換為熱水儲存起來，在需要使用的時候，再對熱水稍微加熱，使其變成蒸汽并推動汽輪機組帶動發電工作機工作，由此可實現對電網余電能的存儲與再利用。本系統結構簡單，儲能量大，建造成本低，可在電廠就近建裝，適合推廣應用。

18、本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。

技術特征：

1.一種電網余電儲熱再利用系統，其特性包括：

2.根據權利要求1所述的電網余電儲熱再利用系統，其特性在于，所述蓄熱水罐和所述蒸發容器的外殼上包裹有保溫層。

3.根據權利要求1所述的電網余電儲熱再利用系統，其特性在于，所述供水管道上設有供水流量調節閥。

4.根據權利要求1所述的電網余電儲熱再利用系統，其特性在于，所述電極加熱器包括加熱電極，所述加熱電極設置在所述蓄熱水罐內。

5.根據權利要求1所述的電網余電儲熱再利用系統，其特性在于，所述蒸發管道的構造為螺旋狀。

6.根據權利要求5所述的電網余電儲熱再利用系統，其特性在于，所述蒸發管道豎向設置，所述蒸發管道的進入口位于蒸發容器下方，所述蒸發管道的排汽口位于蒸發容器上方。

技術總結
本發明公開了一種電網余電儲熱再利用系統，包括：蓄熱水罐、電極加熱器、蒸發容器、供水管道、蒸發管道、供水泵、回水泵、蒸汽加熱器、汽輪機組、發電工作機、凝結水箱；蓄熱水罐內儲存有除鹽水；電極加熱器用于加熱除鹽水；蒸發容器內設有蒸發管道；供水管道連接在蓄熱水罐和蒸發管道之間；供水泵設置在供水管道上；蒸汽加熱器用于加熱蒸發管道；汽輪機組與蒸發管道連接；凝結水箱分別與汽輪機組和蓄熱水罐相連。本系統通過將電網的余電先對除鹽水進行加熱，將多余的電能轉換為熱水儲存起來，在需要使用的時候，再對熱水稍微加熱，使其變成蒸汽并推動汽輪機組帶動發電工作機工作，由此可實現對電網余電能的存儲與再利用。

技術研發人員：周協峰
受保護的技術使用者：上海升浩設備安裝有限公司
技術研發日：
技術公布日：2025/4/28
