本申請涉及一種閥座，尤其是涉及一種應用于壓力容器的安全閥的閥座。

背景技術：

1、閥座應用于在管路中對流體進行分流，例如將一路流體分為多路。閥座上設有一個主通道，以及多個分支通道，并包括控制機構。控制機構能夠控制分支通道的打開或關閉，以改變分支通道的連通狀態。

技術實現思路

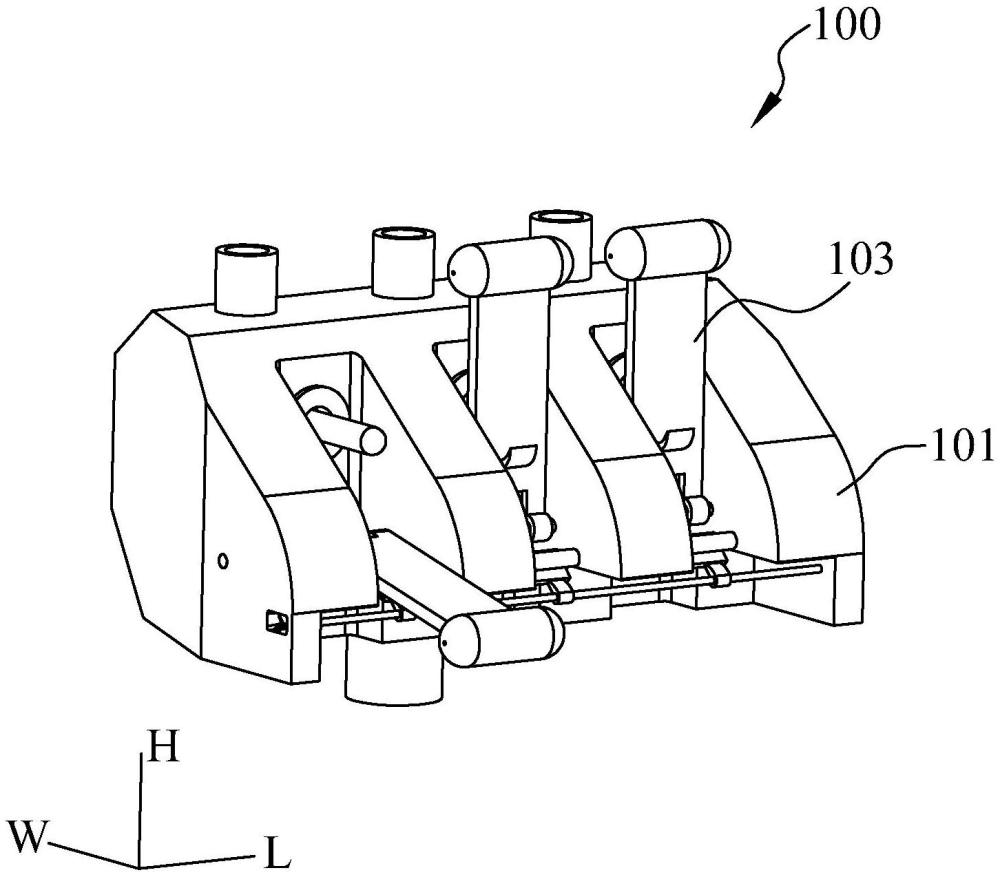

1、本申請?zhí)峁┮环N閥座，包括：殼體、多個閥芯和控制機構，所述殼體包括主通道和多個分支通道，所述多個分支通道與所述主通道連通；每個所述閥芯設置在殼體中，并能夠相對于相應的分支通道移動，以打開或關閉相應的分支通道；所述控制機構能夠控制多個閥芯的移動，以關閉所述多個分支通道中的至少一個；所述閥座被配置為使得所述多個分支通道中的一個通道關閉，其余通道打開，所述控制機構被配置為在關閉所述多個分支通道中的任意一個處于打開狀態的分支通道的同時，打開處于關閉狀態的一個分支通道。

2、如上所述的閥座，所述多個閥芯中的每一個包括凸出于所述殼體的閥芯控制部，所述閥芯控制部能夠與所述控制機構接觸，并在所述控制機構的推動下在所述分支通道中移動；所述閥座還包括多個閥芯保持部，所述閥芯保持部設置為向所述閥芯施力，以將所述閥芯保持在關閉相應的分支通道的位置。

3、如上所述的閥座，所述控制機構包括操作部，所述操作部包括多個手柄和多個手柄復位件，所述手柄設置為能夠相對于所述殼體旋轉，以接觸或離開所述閥芯，所述手柄復位件被配置為向所述手柄施力以克服所述閥芯保持部作用在所述閥芯上的力，使得所述手柄與所述閥芯控制部接觸并將所述閥芯保持在打開相應的分支通道的位置。

4、如上所述的閥座，所述控制機構還包括鎖定配合部，所述多個手柄中的每一個包括手柄鎖定部，所述控制機構被配置為使得每一個手柄的所述手柄鎖定部與所述鎖定配合部配合以鎖定或解鎖相應的手柄；其中，當所述手柄被鎖定時，所述手柄離開相應的所述閥芯，相應的所述分支通道關閉；當所述手柄被解鎖時，所述手柄接觸相應的所述閥芯，相應的所述分支通道打開。

5、如上所述的閥座，所述鎖定配合部被配置為能夠在所述相對于所述殼體在第一位置和第二位置之間旋轉，在從所述第一位置向所述第二位置的方向上，所述手柄鎖定部推動所述鎖定配合部旋轉能夠使得所述手柄鎖定部與所述鎖定配合部配合達到鎖定位置；所述鎖定配合部推動所述手柄鎖定部以帶動所述手柄旋轉能夠使得所述手柄鎖定部與所述鎖定配合部解鎖。

6、如上所述的閥座，所述鎖定配合部包括連接軸和多個配合凸塊，所述配合凸塊與所述連接軸固定連接，所述配合凸塊朝向所述手柄的一側的外表面延伸；所述手柄包括相對設置的第一側和第二側，所述第一側能夠與所述閥芯接觸，所述手柄鎖定部從所述第二側延伸而出，并朝向所述手柄的遠端彎曲延伸，所述手柄鎖定部向遠離所述第二側的外表面延伸；當任意一個所述手柄鎖定部推動相應的配合凸塊運動的同時，另一個被鎖定的手柄的相應的配合凸塊推動相應的所述手柄鎖定部運動，使得任意一個手柄被鎖定的同時，另一個被鎖定的手柄解鎖。

7、如上所述的閥座，所述閥座包括多個閥芯通道，所述閥芯通道的延伸方向與相應的分支通道之間具有一定角度，所述閥芯設置在所述閥芯通道中，并能夠相對于所述閥芯通道移動；所述閥芯保持部包括平衡通道，所述平衡通道的兩端分別與所述閥芯通道和所述主通道連通。

8、如上所述的閥座，所述閥座還包括手柄限位部，所述手柄限位部被配置為限制所述手柄沿著遠離所述閥芯的方向的旋轉角度。

9、如上所述的閥座，所述鎖定配合部還包括鎖定配合復位件，所述閥座還包括鎖定配合復位件安裝部，所述鎖定配合復位件設置在鎖定配合復位件安裝部中，并被配置為使得所述鎖定配合部能夠回到第一位置。

10、如上所述的閥座，所述主通道與壓力設備連接，所述多個分支通道中的每一個與安全閥連接。

11、本申請?zhí)峁┮环N閥座，閥座包括主通道、多個分支通道和控制機構。主通道與多個分支通道連通，控制機構用于控制多個分支通道的連通狀態。其中本申請中的閥座配置為保持一個分支通道常閉，控制機構在關閉任意一個處于打開狀態的分支通道時，能夠同時將處于關閉狀態的分支通道打開。本申請中的閥座能夠用于安裝壓力容器的多個安全閥，每個安全閥與一個分支通道連接，當需要檢修安全閥時，關于與安全閥對應相應的分支通道，同時打開處于之前處于關閉狀態的分支通道。閥座上所有安全閥的總排量保持不變，壓力容器能夠持續工作。本申請中的閥座可以安裝多個排放量較小的安全閥，使得多個安全閥的總排放量符合壓力容器的要求。

技術特征：

1.一種閥座，其特征在于包括：

2.如權利要求1所述的閥座，其特征在于：

3.如權利要求2所述的閥座，其特征在于：

4.如權利要求3所述的閥座，其特征在于：

5.如權利要求4所述的閥座，其特征在于：

6.如權利要求4所述的閥座，其特征在于：

7.如權利要求3所述的閥座，其特征在于：

8.如權利要求3所述的閥座，其特征在于：

9.如權利要求4所述的閥座，其特征在于：

10.如權利要求1所述的閥座，其特征在于：

技術總結
本申請?zhí)峁┮环N閥座，包括：殼體、多個閥芯和控制機構，所述殼體包括主通道和多個分支通道，所述多個分支通道與所述主通道連通；每個所述閥芯設置在殼體中，并能夠相對于相應的分支通道移動，以打開或關閉相應的分支通道；所述控制機構能夠控制多個閥芯的移動，以關閉所述多個分支通道中的至少一個；所述閥座被配置為使得所述多個分支通道中的一個通道關閉，其余通道打開，所述控制機構被配置為在關閉所述多個分支通道中的任意一個處于打開狀態的分支通道的同時，打開處于關閉狀態的一個分支通道。本申請中的閥座適用于安裝壓力容器的安全閥。

技術研發人員：任一新,趙國強,肖青松,丁泳清
受保護的技術使用者：約克（無錫）空調冷凍設備有限公司
技術研發日：
技術公布日：2025/4/24
