本技術涉及沖牙器，特別涉及一種傳動組件和沖牙器。

背景技術：

1、沖牙器，通常包括噴嘴、水箱、水泵、驅動件和傳動組件，水泵連通在噴嘴和水箱之間，驅動件通過傳動組件驅使水泵將水箱內的水泵送出噴嘴，以實現對牙齒和口腔的沖刷清潔。傳動組件包括曲柄和偏心輪，曲柄的安裝口適配套設在偏心輪的外周面上。當偏心輪在安裝口內轉動時，偏心輪和/或曲柄的輸入端存在沿偏心輪的軸線方向相互遠離地滑移的趨勢，這容易導致偏心輪在安裝口內異位的情況，甚至出現偏心輪完全脫離安裝口的問題，或者偏心輪和曲柄之間相互卡死的問題。

技術實現思路

1、本實用新型的主要目的是提供一種傳動組件，旨在降低偏心輪與曲柄之間發生異位、脫離或卡死的風險。

2、為實現上述目的，本實用新型提出的傳動組件，應用于沖牙器，所述傳動組件包括：

3、殼體，具有安裝腔；

4、從動輪，設于所述安裝腔，并與所述沖牙器的驅動件驅動連接，所述從動輪的端面凸設有偏心輪；以及

5、曲柄，所述曲柄具有相對的輸入端和輸出端，所述輸入端對應所述偏心輪設有安裝口，所述偏心輪至少部分在所述安裝口內轉動，以促使所述輸出端沿第一方向往復運動，所述偏心輪的旋轉軸線沿第二方向延伸，所述第二方向與所述第一方向相交設置；

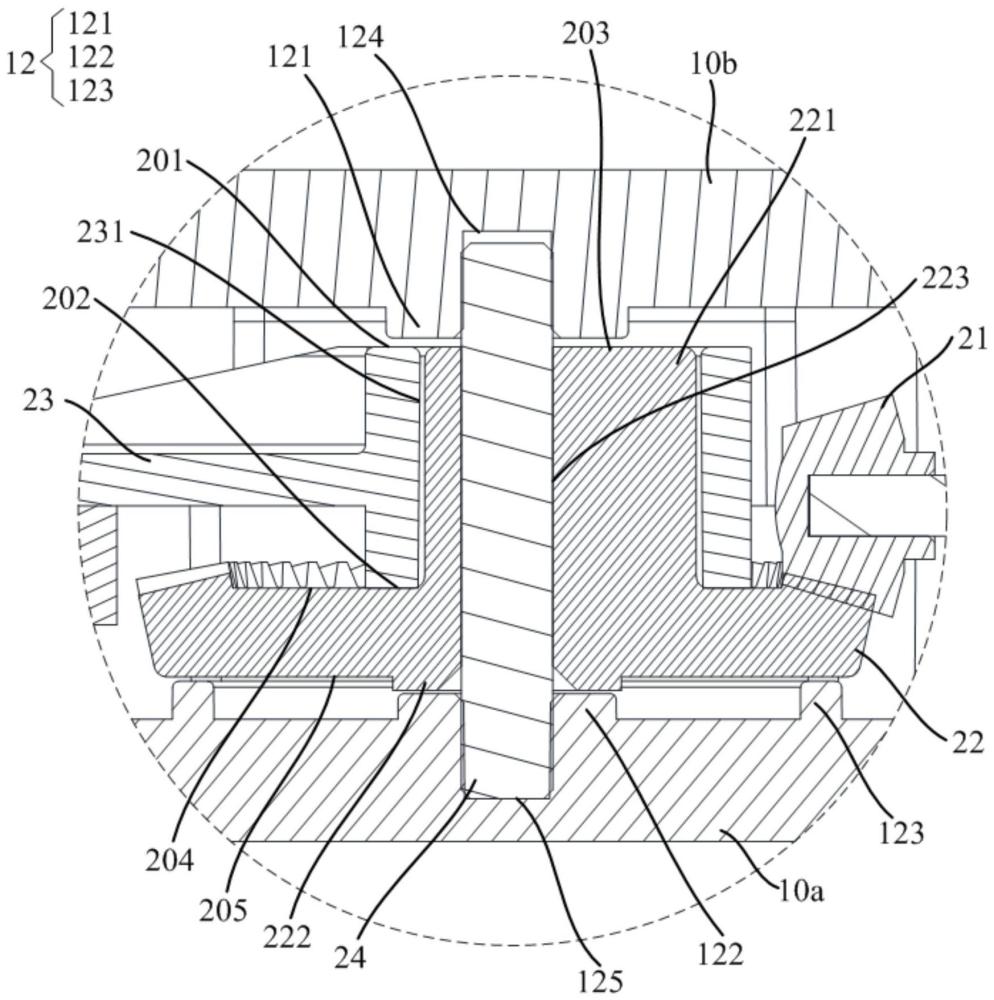

6、所述安裝腔的內壁面設有限位凸部，所述安裝口的邊緣和/或所述偏心輪至少部分在所述第二方向上與所述限位凸部相對設置，以限制所述曲柄和所述偏心輪在所述第二方向上的位移。

7、可選地，所述輸入端具有相對的第一端面和第二端面，所述安裝口配置為貫穿所述第一端面和所述第二端面的安裝通孔，所述限位凸部包括第一凸部，所述第一端面遠離所述從動輪并至少部分與所述第一凸部相對設置。

8、可選地，所述偏心輪具有遠離所述從動輪的第三端面，所述第三端面顯露在所述安裝通孔，并至少部分與所述第一凸部相對設置。

9、可選地，所述第一端面和所述第三端面平齊設置。

10、可選地，所述第一端面與所述第一凸部在所述第二方向上間隔設置，和/或，所述第三端面與所述第一凸部在所述第二方向上間隔設置。

11、可選地，所述從動輪具有相對的第四端面和第五端面，所述偏心輪設于所述第四端面，所述限位凸部包括第二凸部，所述第二凸部在所述第二方向上與部分的所述第五端面相對設置。

12、可選地，所述第五端面對應所述第二凸部凸設有定位凸，所述定位凸與所述第二凸部相對設置。

13、可選地，所述定位凸與所述第二凸部在所述第二方向上間隔設置。

14、可選地，所述限位凸部還包括第三凸部，所述第三凸部與所述第二凸部設在所述安裝腔的同一側，所述第三凸部設于所述第二凸部的外周，并與所述第五端面的外側緣在所述第二方向上相對設置。

15、可選地，所述第三凸部與所述第五端面在所述第二方向上間隔設置。

16、可選地，所述偏心輪具有遠離所述從動輪的第三端面，所述第三端面顯露在所述安裝通孔，所述從動輪設有軸孔，所述軸孔的一端貫穿所述第三端面，所述第一凸部對應所述軸孔設有第一插孔，所述傳動組件還包括穿設在所述軸孔的銷軸，所述銷軸的第一端插設在所述第一插孔。

17、可選地，所述軸孔的另一端貫穿所述第五端面，所述第二凸部對應所述軸孔設有第二插孔，所述銷軸的第二端插設在所述第二插孔。

18、可選地，所述銷軸的第二端的端面抵接在所述第二插孔，且第一端的端面與所述第一插孔的底壁面間隔設置。

19、可選地，所述傳動組件還包括設于所述驅動件的轉軸的主動輪，所述主動輪配置為錐齒輪，所述從動輪配置為面齒輪，所述錐齒輪與所述面齒輪嚙合連接；所述面齒輪設在所述錐齒輪的靠近所述第二插孔的一側，且所述面齒輪的齒面朝向所述第一插孔設置。

20、可選地，所述曲柄設于所述面齒輪的具有齒面的一側。

21、可選地，所述銷軸相對固定地設在所述第一插孔和所述第二插孔，所述銷軸的外周面與所述軸孔的孔壁面之間具有間隙。

22、可選地，所述輸入端具有相對的第一端面和第二端面，所述安裝口配置為貫穿所述第二端面的安裝盲孔，所述限位凸部包括第一凸部，所述第一端面遠離所述從動輪并至少部分與所述第一凸部相對設置，所述第二端面抵接在所述從動輪的端面。

23、本實用新型還提出一種沖牙器，包括前述的傳動組件。

24、可選地，所述沖牙器還包括安裝殼和驅動件，所述安裝殼和所述傳動組件的殼體配置為同一結構，所述驅動件設于所述安裝殼的安裝腔，所述傳動組件的主動輪設于所述驅動件的轉軸。

25、本實用新型技術方案中，通過在安裝腔的內壁面設置限位凸部，能夠針對性地限制偏心輪和/或曲柄的輸入端所存在的沿第二方向且相互遠離地滑移的趨勢，從而能夠降低偏心輪與曲柄之間發生前述的異位、脫離或卡死的風險。

技術特征：

1.一種傳動組件，應用于沖牙器，其特征在于，所述傳動組件包括：

2.如權利要求1所述的傳動組件，其特征在于，所述輸入端具有相對的第一端面和第二端面，所述安裝口配置為貫穿所述第一端面和所述第二端面的安裝通孔，所述限位凸部包括第一凸部，所述第一端面遠離所述從動輪并至少部分與所述第一凸部相對設置。

3.如權利要求2所述的傳動組件，其特征在于，所述偏心輪具有遠離所述從動輪的第三端面，所述第三端面顯露在所述安裝通孔，并至少部分與所述第一凸部相對設置。

4.如權利要求3所述的傳動組件，其特征在于，所述第一端面和所述第三端面平齊設置。

5.如權利要求3所述的傳動組件，其特征在于，所述第一端面與所述第一凸部在所述第二方向上間隔設置，和/或，所述第三端面與所述第一凸部在所述第二方向上間隔設置。

6.如權利要求1所述的傳動組件，其特征在于，所述從動輪具有相對的第四端面和第五端面，所述偏心輪設于所述第四端面，所述限位凸部包括第二凸部，所述第二凸部在所述第二方向上與部分的所述第五端面相對設置。

7.如權利要求6所述的傳動組件，其特征在于，所述第五端面對應所述第二凸部凸設有定位凸，所述定位凸與所述第二凸部相對設置。

8.如權利要求7所述的傳動組件，其特征在于，所述定位凸與所述第二凸部在所述第二方向上間隔設置。

9.如權利要求7所述的傳動組件，其特征在于，所述限位凸部還包括第三凸部，所述第三凸部與所述第二凸部設在所述安裝腔的同一側，所述第三凸部設于所述第二凸部的外周，并與所述第五端面的外側緣在所述第二方向上相對設置。

10.如權利要求9所述的傳動組件，其特征在于，所述第三凸部與所述第五端面在所述第二方向上間隔設置。

11.如權利要求6所述的傳動組件，其特征在于，所述輸入端具有相對的第一端面和第二端面，所述安裝口配置為貫穿所述第一端面和所述第二端面的安裝通孔，所述限位凸部包括第一凸部，所述第一端面遠離所述從動輪并至少部分與所述第一凸部相對設置；所述偏心輪具有遠離所述從動輪的第三端面，所述第三端面顯露在所述安裝通孔，所述從動輪設有軸孔，所述軸孔的一端貫穿所述第三端面，所述第一凸部對應所述軸孔設有第一插孔，所述傳動組件還包括穿設在所述軸孔的銷軸，所述銷軸的第一端插設在所述第一插孔。

12.如權利要求11所述的傳動組件，其特征在于，所述軸孔的另一端貫穿所述第五端面，所述第二凸部對應所述軸孔設有第二插孔，所述銷軸的第二端插設在所述第二插孔。

13.如權利要求12所述的傳動組件，其特征在于，所述銷軸的第二端的端面抵接在所述第二插孔，且第一端的端面與所述第一插孔的底壁面間隔設置。

14.如權利要求12所述的傳動組件，其特征在于，所述傳動組件還包括設于所述驅動件的轉軸的主動輪，所述主動輪配置為錐齒輪，所述從動輪配置為面齒輪，所述錐齒輪與所述面齒輪嚙合連接；所述面齒輪設在所述錐齒輪的靠近所述第二插孔的一側，且所述面齒輪的齒面朝向所述第一插孔設置。

15.如權利要求14所述的傳動組件，其特征在于，所述曲柄設于所述面齒輪的具有齒面的一側。

16.如權利要求12所述的傳動組件，其特征在于，所述銷軸相對固定地設在所述第一插孔和所述第二插孔，所述銷軸的外周面與所述軸孔的孔壁面之間具有間隙。

17.如權利要求1所述的傳動組件，其特征在于，所述輸入端具有相對的第一端面和第二端面，所述安裝口配置為貫穿所述第二端面的安裝盲孔，所述限位凸部包括第一凸部，所述第一端面遠離所述從動輪并至少部分與所述第一凸部相對設置，所述第二端面抵接在所述從動輪的端面。

18.一種沖牙器，其特征在于，包括如權利要求1至17任意一項所述的傳動組件。

19.如權利要求18所述的沖牙器，其特征在于，所述沖牙器還包括安裝殼和驅動件，所述安裝殼和所述傳動組件的殼體配置為同一結構，所述驅動件設于所述安裝殼的安裝腔，所述傳動組件的主動輪設于所述驅動件的轉軸。

技術總結
本技術公開一種傳動組件和沖牙器，其中，傳動組件包括殼體、從動輪及曲柄，殼體具有安裝腔；從動輪設于安裝腔，并與沖牙器的驅動件驅動連接，從動輪的端面凸設有偏心輪；曲柄具有相對的輸入端和輸出端，輸入端對應偏心輪設有安裝口，偏心輪至少部分在安裝口內轉動，以促使輸出端沿第一方向往復運動，偏心輪的旋轉軸線沿第二方向延伸，第二方向與第一方向相交設置；安裝腔的內壁面設有限位凸部，安裝口的邊緣和/或偏心輪至少部分在第二方向上與限位凸部相對設置，以限制曲柄和偏心輪在第二方向上的位移。本技術技術方案能夠降低偏心輪與曲柄之間發生異位、脫離或卡死的風險。

技術研發人員：吳碧濤
受保護的技術使用者：廣州星際悅動股份有限公司
技術研發日：20240327
技術公布日：2025/3/20
