本技術涉及緊固件領域,尤其涉及便于拆卸的緊固件。
背景技術:
1、緊固件是一種用于連接、固定或支撐兩個或多個部件的機械元件,它們通常包括螺釘、螺栓、螺母、墊圈、銷釘、銷子、擋圈等各種形式的零件,緊固件在工程、建筑、汽車、航空航天等各個領域中都有廣泛的應用,不同類型的緊固件有不同的形狀、尺寸和用途,選擇合適的緊固件取決于具體應用的要求,包括所需的連接強度、環境條件、材料屬性等因素。
2、常見的緊固件是通過螺栓和螺母之間的配合,從而達到固定的目的,但在傳統的固定和拆卸時必須要使用輔助工具,比如扳手、起子等,這種傳統固定和拆卸方式費時費力,效率低下,無法達到快速固定和拆卸的目的,為此提出便于拆卸的緊固件來解決上述問題。
技術實現思路
1、為了彌補以上不足,本實用新型提供了便于拆卸的緊固件,旨在改善了傳統的固定和拆卸時必須要使用輔助工具,無法達到快速固定和拆卸的問題。
2、為了實現上述目的,本實用新型采用了如下技術方案:便于拆卸的緊固件,包括外殼,所述外殼內部右側轉動連接有轉桿,所述轉桿右側固定連接有限位片一,所述轉桿右側固定連接有限位片二,所述限位片二外周轉動連接有內筒,所述內筒左側滑動連接有套筒一,所述套筒一右端固定連接有滑片一,所述滑片一右側固定連接有彈簧一,所述套筒一外壁左側固定連接有頂板,所述轉桿左側螺紋連接有螺母,所述螺母內部安裝有密封組件。
3、作為上述技術方案的進一步描述:
4、所述密封組件包括彈簧二,所述彈簧二左端固定連接在所述螺母內壁左側,所述彈簧二右端固定連接有滑片二,所述滑片二右側固定連接有套筒二,所述套筒二外壁右側固定連接有橡膠片。
5、作為上述技術方案的進一步描述:
6、所述轉桿右端固定連接有把手。
7、作為上述技術方案的進一步描述:
8、所述限位片一左側轉動連接在所述外殼右端,所述限位片二右側轉動連接在所述外殼內壁右側。
9、作為上述技術方案的進一步描述:
10、所述滑片一外部滑動連接在所述外殼內壁,所述滑片一內部滑動連接在所述內筒外壁。
11、作為上述技術方案的進一步描述:
12、所述套筒一外壁滑動連接在所述外殼內壁左側。
13、作為上述技術方案的進一步描述:
14、所述彈簧一右端固定連接在所述外殼內壁右側,所述內筒右端固定連接在所述外殼內壁右側。
15、作為上述技術方案的進一步描述:
16、所述滑片二外部滑動連接在所述螺母內部,所述套筒二外部滑動連接在所述螺母內部右側。
17、本實用新型具有如下有益效果:
18、1、本實用新型中,通過外殼、限位片一、限位片二、內筒、套筒一、滑片一、彈簧一、頂板、螺母、把手結構的相互配合,帶動轉桿工作,實現了無需輔助工具,可快速拆除和固定,有效節省時間,提高了工作效率。
19、2、本實用新型中,在彈簧二、滑片二、套筒二等結構的相互配合下,可對橡膠片進行驅動,解決了因長期暴露在戶外,雨水沖刷導致連接處生銹,從而打不開的問題。

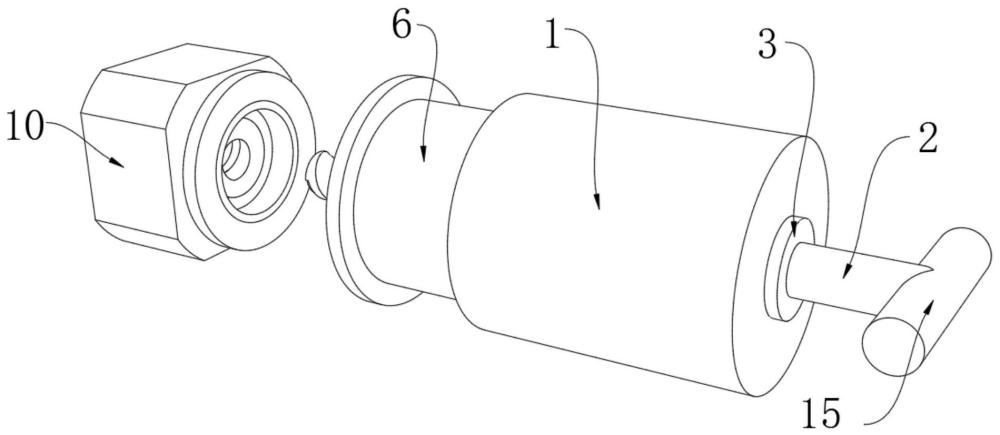

1.便于拆卸的緊固件,包括外殼(1),其特征在于:所述外殼(1)內部右側轉動連接有轉桿(2),所述轉桿(2)右側固定連接有限位片一(3),所述轉桿(2)右側固定連接有限位片二(4),所述限位片二(4)外周轉動連接有內筒(5),所述內筒(5)左側滑動連接有套筒一(6),所述套筒一(6)右端固定連接有滑片一(7),所述滑片一(7)右側固定連接有彈簧一(8),所述套筒一(6)外壁左側固定連接有頂板(9),所述轉桿(2)左側螺紋連接有螺母(10),所述螺母(10)內部安裝有密封組件。
2.根據權利要求1所述的便于拆卸的緊固件,其特征在于:所述密封組件包括彈簧二(11),所述彈簧二(11)左端固定連接在所述螺母(10)內壁左側,所述彈簧二(11)右端固定連接有滑片二(12),所述滑片二(12)右側固定連接有套筒二(13),所述套筒二(13)外壁右側固定連接有橡膠片(14)。
3.根據權利要求1所述的便于拆卸的緊固件,其特征在于:所述轉桿(2)右端固定連接有把手(15)。
4.根據權利要求1所述的便于拆卸的緊固件,其特征在于:所述限位片一(3)左側轉動連接在所述外殼(1)右端,所述限位片二(4)右側轉動連接在所述外殼(1)內壁右側。
5.根據權利要求1所述的便于拆卸的緊固件,其特征在于:所述滑片一(7)外部滑動連接在所述外殼(1)內壁,所述滑片一(7)內部滑動連接在所述內筒(5)外壁。
6.根據權利要求1所述的便于拆卸的緊固件,其特征在于:所述套筒一(6)外壁滑動連接在所述外殼(1)內壁左側。
7.根據權利要求1所述的便于拆卸的緊固件,其特征在于:所述彈簧一(8)右端固定連接在所述外殼(1)內壁右側,所述內筒(5)右端固定連接在所述外殼(1)內壁右側。
8.根據權利要求2所述的便于拆卸的緊固件,其特征在于:所述滑片二(12)外部滑動連接在所述螺母(10)內部,所述套筒二(13)外部滑動連接在所述螺母(10)內部右側。
