本技術涉及設備支架領域，特別是一種自適應調平的輕質重載氣動舉升支架。

背景技術：

1、在野外進行雷達偵查干擾設備架設時，往往面臨架設環境地形復雜，傳統的單軸舉升桿抗傾覆能力差，舉升能力有限，容易受環境風的影響，以及金屬結構導致過重的問題。

2、針對上述問題三角或多角支架被廣泛應用于設備支架領域。三角或多角支架相互比于單軸舉升桿具有抗傾覆能力強等優點。現有三角或多角支架均通過多個伸縮組件同時進行舉升，當在風力等外力作用下或安裝位置不平時，會造成單個伸縮組件的受力不均，使設備支架平面發生傾斜和偏移。

技術實現思路

1、本實用新型的目的就是提供一種自適應調平的輕質重載氣動舉升支架。用于解決現有設備支架在風力等外力作用下發生傾斜時，無法自動調平的技術問題。

2、一種自適應調平的輕質重載氣動舉升支架，包括舉升板，以及沿所述舉升板中心軸線等角度陣列設置的若干氣動伸縮組件和伸縮泄氣組件，若干所述氣動伸縮組件的伸縮端均與所述舉升板的側壁鉸接；

3、所述舉升板的下端面上安裝有可自由旋轉的配重組件，若干所述伸縮泄氣組件均安裝在所述舉升板的下端面上，若干所述伸縮泄氣組件的伸縮端均與所述配重組件鉸接，若干所述伸縮泄氣筒組件的進氣端分別與所述氣動伸縮組件的泄氣端連通。

4、可選的，所述氣動伸縮組件均包括承載底座和多級式氣動伸縮筒；

5、所述多級式氣動伸縮筒的底端通過球頭座模塊安裝在所述承載底座上，所述多級式氣動伸縮筒的頂端通過球頭座模塊與所述舉升板的側壁連接；

6、所述多級式氣動伸縮筒的頂端外壁上開設有與其內腔連通的泄氣孔，所述泄氣孔通過第一連通管與所述伸縮泄氣筒組件的進氣端連通。

7、可選的，所述配重組件包括配重桿，以及安裝在所述配重桿底端的配重球，所述配重球的球心位于所述配重桿的軸線上；

8、所述配重桿的頂端與萬向節的一端連接，所述萬向節的另一端安裝在所述舉升板的下端面上，所述舉升板水平設置時，所述配重桿的軸線與所述舉升板中心軸線重合。

9、可選的，所述伸縮泄氣筒組件包括安裝在所述舉升板下端面上的安裝塊，以及通過球頭座模塊安裝在所述安裝塊上的活塞套筒，以及沿所述活塞套筒密封滑動的活塞桿；

10、所述活塞桿的前端通過球頭座模塊與所述配重桿連接，所述活塞套筒的后端外壁上開設有與其內腔連通的進氣孔，所述活塞套筒中部的外壁上開設有若干與其內腔連通的漏氣孔，所述活塞桿后端面向前伸出過程中越過某一端面時所述漏氣孔開始漏氣，定義該端面為起始端面，所述舉升板水平設置時，所述活塞桿的一端端面與所述起始端面平齊。

11、可選的，還包括供氣組件，所述供氣組件包括中心安裝板，以及安裝在所述中心安裝板上的若干充放氣泵；

12、所述多級式氣動伸縮筒的底端外壁上均設置有與其內腔體連通的進排氣口，若干所述充放氣泵的充放氣口通過第二連通管分別與若干進排氣口連通。

13、可選的，所述中心安裝板的外壁上還安裝有用于卡放若干多級式氣動伸縮筒的若干卡環，若干卡環沿所述中心安裝板中心軸線等角度陣列設置；

14、所述中心安裝板與所述承載底座之間通過連桿組件連接。

15、可選的，所述連桿組件包括一端相互鉸接的連桿和穩定管；

16、所述連桿的另一端鉸接安裝在所述中心安裝板的側壁上，所述承載底座上設置有穩定管安裝座，所述穩定管的另一端安裝在所述穩定管安裝座上。

17、可選的，所述承載底座的兩端還開設有地釘孔，氣動舉升支架安裝時，通過地釘插入地釘孔中將其鎖附在安裝面上。

18、可選的，所述氣動伸縮組件和伸縮泄氣組件的數量均為三組。

19、由于采用了上述技術方案，本實用新型具有如下的優點：

20、本申請采用三根輕質的多級式氣動伸縮筒作為舉升結構，配以伸縮泄氣組件，在舉升過程中或外力作用下發生傾斜時可以自適應控制頂部設備安裝平臺保持水平。同時該支架也可適應傾斜坡面，沙地等復雜地形環境的架設。三角支撐結構具有更強的抗風抗傾覆能力。

21、本實用新型的其他優點、目標和特征在某種程度上將在隨后的說明書中進行闡述，并且在某種程度上，基于對下文的考察研究對本領域技術人員而言將是顯而易見的，或者可以從本實用新型的實踐中得到教導。本實用新型的目標和其他優點可以通過下面的說明書來實現和獲得。

技術特征：

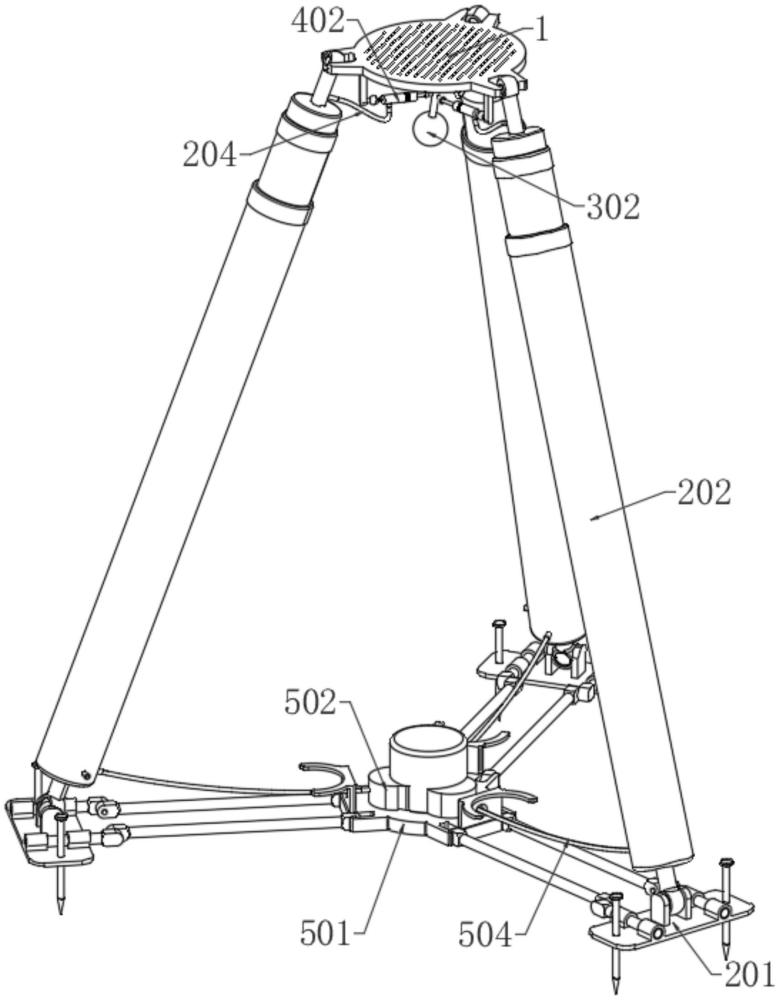

1.一種自適應調平的輕質重載氣動舉升支架，其特征在于，包括舉升板(1)，以及沿所述舉升板(1)中心軸線等角度陣列設置的若干氣動伸縮組件和伸縮泄氣組件，若干所述氣動伸縮組件的伸縮端均與所述舉升板(1)的側壁鉸接；

2.根據權利要求1所述的一種自適應調平的輕質重載氣動舉升支架，其特征在于，所述氣動伸縮組件均包括承載底座(201)和多級式氣動伸縮筒(202)；

3.根據權利要求2所述的一種自適應調平的輕質重載氣動舉升支架，其特征在于，所述配重組件包括配重桿(301)，以及安裝在所述配重桿(301)底端的配重球(302)，所述配重球(302)的球心位于所述配重桿(301)的軸線上；

4.根據權利要求3所述的一種自適應調平的輕質重載氣動舉升支架，其特征在于，所述伸縮泄氣筒組件包括安裝在所述舉升板(1)下端面上的安裝塊(401)，以及通過球頭座模塊安裝在所述安裝塊(401)上的活塞套筒(402)，以及沿所述活塞套筒(402)密封滑動的活塞桿(403)；

5.根據權利要求2所述的一種自適應調平的輕質重載氣動舉升支架，其特征在于，還包括供氣組件，所述供氣組件包括中心安裝板(501)，以及安裝在所述中心安裝板(501)上的若干充放氣泵(502)；

6.根據權利要求5所述的一種自適應調平的輕質重載氣動舉升支架，其特征在于，所述中心安裝板(501)的外壁上還安裝有用于卡放若干多級式氣動伸縮筒(202)的若干卡環(505)，若干卡環(505)沿所述中心安裝板(501)中心軸線等角度陣列設置；

7.根據權利要求6所述的一種自適應調平的輕質重載氣動舉升支架，其特征在于，所述連桿組件包括一端相互鉸接的連桿(506)和穩定管(507)；

8.根據權利要求2所述的一種自適應調平的輕質重載氣動舉升支架，其特征在于，所述承載底座(201)的兩端還開設有地釘孔(207)，氣動舉升支架安裝時，通過地釘(208)插入地釘孔(207)中將其鎖附在安裝面上。

9.根據權利要求1所述的一種自適應調平的輕質重載氣動舉升支架，其特征在于，所述氣動伸縮組件和伸縮泄氣組件的數量均為三組。

技術總結
本申請提供一種自適應調平的輕質重載氣動舉升支架，用于解決現有設備支架在風力等外力作用下發生傾斜時，無法自動調平的技術問題。包括舉升板，以及沿舉升板中心軸線等角度陣列設置的若干氣動伸縮組件和伸縮泄氣組件，若干氣動伸縮組件的伸縮端均與舉升板的側壁鉸接；舉升板的下端面上安裝有可自由旋轉的配重組件，若干伸縮泄氣組件均安裝在舉升板的下端面上，若干伸縮泄氣組件的伸縮端均與配重組件鉸接，若干伸縮泄氣筒組件的進氣端分別與氣動伸縮組件的泄氣端連通。本申請在舉升過程中或外力作用下發生傾斜時可以自適應控制頂部設備安裝平臺保持水平。同時該支架也可適應傾斜坡面，沙地等復雜地形環境的架設。
