本技術涉及儀器儀表，更具體地說，本技術涉及一種具有防水霧功能的儀器儀表。

背景技術：

1、儀器儀表是用來測量、檢測、監控、記錄或控制各種物理量、化學量或其他類型數據的設備或工具。這些設備包括各種傳感器、計量儀器、測試儀器、控制系統等，它們通常用于科學研究、工程應用、實驗室實驗、工業生產和其他領域。儀器儀表可以幫助人們更準確地理解和控制各種現象、過程或系統，并在生產、研發和安全方面發揮重要作用。

2、經檢索，現有專利(公告號：cn216817829u)公開了一種具有防水霧功能的儀器儀表，涉及儀器儀表技術領域。本實用新型包括儀表本體、透明罩和兩風機，儀表本體周側面固定套接有功能板，功能板上表面開設有第二環形槽，功能板的內底面固定有環板，環板上表面開設有第一環形槽，功能板的內底面固定有四個圓筒，圓筒內滑動連接有圓柱，圓柱與圓筒的槽底之間固定有拉簧，透明罩底端貫穿第二環形槽且位于第一環形槽的內部，透明罩周側面固定有四個安裝板，圓柱的頂端貫穿安裝板且固定有螺栓柱，儀表本體下表面固定有蓄電池。本實用新型通過設置功能板、透明罩和風機，可輕松排出儀表本體內的水汽，防止外界的水汽進入儀表本體內，實現防水霧的功能，且便于拆卸和維修。

3、但上述裝置在使用的過程中，一方面由于開設了出風口，風機未打開的情況下，部分水汽會通過出風口進入儀表中，導致內部的濕度增加形成水霧，另一方面當該裝置暴露在戶外時，雨水會通過接縫處滲透入儀表中，經過陽光直曬后水霧也會增多。

技術實現思路

1、為了克服現有技術的上述缺陷，本實用新型提供一種具有防水霧功能的儀器儀表，以解決在使用的過程中，一方面由于開設了出風口，風機未打開的情況下，部分水汽會通過出風口進入儀表中，導致內部的濕度增加形成水霧，另一方面當該裝置暴露在戶外時，雨水會通過接縫處滲透入儀表中，經過陽光直曬后水霧也會增多的問題。

2、為解決上述技術問題，本實用新型提供如下技術方案：一種具有防水霧功能的儀器儀表，包括儀表盤主體，在所述儀表盤主體的外表面固定安裝有安裝底座裝置，用于對儀表盤主體進行安裝和保護，在所述安裝底座裝置的外側固定安裝有干燥裝置，用于降低安裝底座裝置內部的濕度，在所述安裝底座裝置的頂部可拆卸安裝有防護表蓋裝置，用于對儀表盤主體進行保護。

3、優選的，所述安裝底座裝置包括安裝外殼、圓環、扦插槽、連接組件，所述安裝外殼固定安裝在儀表盤主體的外表面，所述圓環開設在安裝外殼的頂部，所述扦插槽固定安裝在安裝外殼的內部，所述防護表蓋裝置可拆卸安裝在扦插槽上，所述連接組件設在安裝外殼上，所述干燥裝置固定安裝在安裝外殼的外表面。

4、優選的，所述連接組件包括放置槽、彈簧、螺紋桿、螺母，所述放置槽固定安裝在安裝外殼的內部，所述彈簧的底部固定安裝在放置槽內表面的底部，所述螺紋桿固定安裝在彈簧的頂部，所述螺母與螺紋桿螺紋連接。

5、優選的，所述干燥裝置包括連接管一、氣泵、連接管二、干燥組件、連接管三，所述連接管一固定安裝在安裝外殼的一側，所述氣泵固定安裝在連接管一的一側，所述連接管二固定安裝在氣泵的一側，所述干燥組件固定安裝在連接管二的一側，所述連接管三的一端與干燥組件連通，所述連接管三的另一側與安裝外殼固定連接。

6、優選的，所述干燥組件包括干燥外殼、干燥板，所述干燥外殼固定安裝在連接管二與連接管三之間，所述干燥板可拆卸安裝在干燥外殼上。

7、優選的，所述防護表蓋裝置包括透明蓋板、固定支座、把手、密封條、插環，所述透明蓋板設置在儀表盤主體的頂部，所述固定支座固定安裝在透明蓋板的一側，所述把手固定安裝在透明蓋板的一側，所述密封條活動安裝在透明蓋板的外表面，所述插環固定安裝在透明蓋板的底部，所述插環與扦插槽卡接。

8、優選的，所述螺紋桿活動套接在固定支座上，所述螺紋桿通過螺母與固定支座固定連接。

9、優選的，所述連接組件設置有四組，四組所述連接組件等距設置在安裝外殼上。

10、與現有技術相比，本實用新型的有益效果是：

11、本實用新型通過將安裝外殼進行固定，然后將儀表盤主體固定到安裝外殼的內部，隨后將透明蓋板通過插環與連接組件進行連接，然后將連接組件上的螺母擰緊，將密封條進行下移，將接縫口進行封堵，在需要去除水分時，啟動底部的氣泵內部的空氣會通過連接管一注入干燥組件中進行干燥，然后再輸入安裝外殼中對內部的水分進行去除干燥，利用上述結構，達到了放置濕氣通過進風口進入裝置中，導致儀表盤產生水霧的效果。

技術特征：

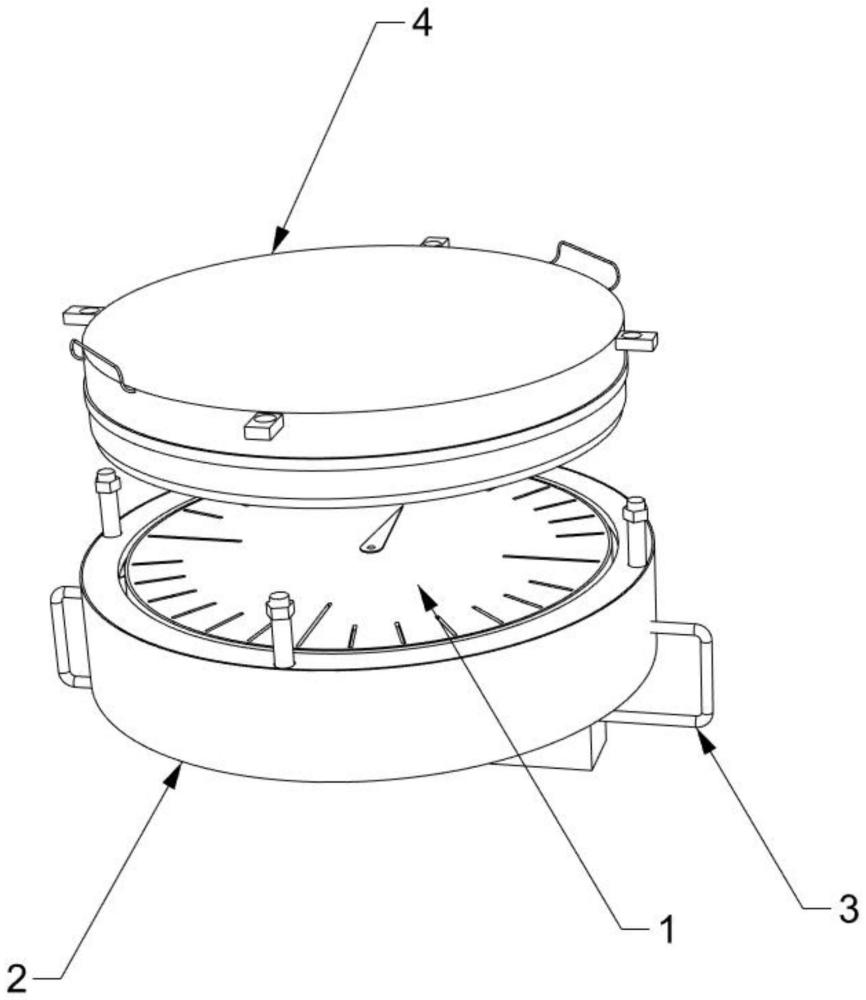

1.一種具有防水霧功能的儀器儀表，包括儀表盤主體(1)，其特征在于，在所述儀表盤主體(1)的外表面固定安裝有安裝底座裝置(2)，用于對儀表盤主體(1)進行安裝和保護，在所述安裝底座裝置(2)的外側固定安裝有干燥裝置(3)，用于降低安裝底座裝置(2)內部的濕度，在所述安裝底座裝置(2)的頂部可拆卸安裝有防護表蓋裝置(4)，用于對儀表盤主體(1)進行保護；

2.根據權利要求1所述的一種具有防水霧功能的儀器儀表，其特征在于，所述連接組件(204)包括放置槽(205)、彈簧(206)、螺紋桿(207)、螺母(208)，所述放置槽(205)固定安裝在安裝外殼(201)的內部，所述彈簧(206)的底部固定安裝在放置槽(205)內表面的底部，所述螺紋桿(207)固定安裝在彈簧(206)的頂部，所述螺母(208)與螺紋桿(207)螺紋連接。

3.根據權利要求2所述的一種具有防水霧功能的儀器儀表，其特征在于，所述干燥裝置(3)包括連接管一(301)、氣泵(302)、連接管二(303)、干燥組件(304)、連接管三(305)，所述連接管一(301)固定安裝在安裝外殼(201)的一側，所述氣泵(302)固定安裝在連接管一(301)的一側，所述連接管二(303)固定安裝在氣泵(302)的一側，所述干燥組件(304)固定安裝在連接管二(303)的一側，所述連接管三(305)的一端與干燥組件(304)連通，所述連接管三(305)的另一側與安裝外殼(201)固定連接。

4.根據權利要求3所述的一種具有防水霧功能的儀器儀表，其特征在于，所述干燥組件(304)包括干燥外殼(306)、干燥板(307)，所述干燥外殼(306)固定安裝在連接管二(303)與連接管三(305)之間，所述干燥板(307)可拆卸安裝在干燥外殼(306)上。

5.根據權利要求4所述的一種具有防水霧功能的儀器儀表，其特征在于，所述防護表蓋裝置(4)包括透明蓋板(401)、固定支座(402)、把手(403)、密封條(404)、插環(405)，所述透明蓋板(401)設置在儀表盤主體(1)的頂部，所述固定支座(402)固定安裝在透明蓋板(401)的一側，所述把手(403)固定安裝在透明蓋板(401)的一側，所述密封條(404)活動安裝在透明蓋板(401)的外表面，所述插環(405)固定安裝在透明蓋板(401)的底部，所述插環(405)與扦插槽(203)卡接。

6.根據權利要求5所述的一種具有防水霧功能的儀器儀表，其特征在于，所述螺紋桿(207)活動套接在固定支座(402)上，所述螺紋桿(207)通過螺母(208)與固定支座(402)固定連接。

7.根據權利要求6所述的一種具有防水霧功能的儀器儀表，其特征在于，所述連接組件(204)設置有四組，四組所述連接組件(204)等距設置在安裝外殼(201)上。

技術總結
本技術公開了一種具有防水霧功能的儀器儀表，包括儀表盤主體，在所述儀表盤主體的外表面固定安裝有安裝底座裝置，用于對儀表盤主體進行安裝和保護，在所述安裝底座裝置的外側固定安裝有干燥裝置，用于降低安裝底座裝置內部的濕度；上述裝置通過將安裝外殼進行固定，然后將儀表盤主體固定到安裝外殼的內部，隨后將透明蓋板通過插環與連接組件進行連接，然后將連接組件上的螺母擰緊，將密封條進行下移，將接縫口進行封堵，在需要去除水分時，啟動底部的氣泵內部的空氣會通過連接管一注入干燥組件中進行干燥，然后再輸入安裝外殼中對內部的水分進行去除干燥，利用上述結構，達到了放置濕氣通過進風口進入裝置中，導致儀表盤產生水霧的效果。

技術研發人員：姚利杰
受保護的技術使用者：德清創贏機械科技有限公司
技術研發日：20240425
技術公布日：2025/4/28
