本技術涉及圖像信息處理，尤其涉及一種arm信號擴展顯示裝置。

背景技術：

1、arm處理器是第一款risc微處理器，arm處理器本身是32位設計，但也配備16位指令集，一般來講比等價32位代碼節省達35％，卻能保留32位系統的所有優勢。

2、而通過arm處理器處理后的信號或者圖像，處理完成后就需要使用信號擴展顯示裝置將其顯示出來。

3、而arm信號擴展顯示裝置在使用過程中，一般是固定在對應位置不方便調整角度，并且缺乏防護結構在不使用時容易被磕碰造成arm信號擴展顯示裝置損壞影響正常顯示。

4、因此，有必要提供一種arm信號擴展顯示裝置解決上述技術問題。

技術實現思路

1、本實用新型提供一種arm信號擴展顯示裝置，解決了固定在對應位置的arm信號擴展顯示裝置不方便調節角度并且缺乏防護結構在不使用時容易因磕碰而損壞影響正常顯示的問題。

2、為解決上述技術問題，本實用新型提供的arm信號擴展顯示裝置包括：底板；

3、安裝架，所述安裝架通過安裝螺栓安裝在底板的正面，所述安裝架的正面固定連接有限位扣，所述限位扣內壁的背面安裝有兩個第一磁鐵，所述限位扣的背面靠近頂部的位置安裝有限位結構，所述限位扣的內部設置有卡塊，所述卡塊的背面安裝有兩個第二磁鐵，所述卡塊的正面固定連接有限位扣，所述限位扣的正面轉動連接有調節頭，所述調節頭的正面固定連接有防護殼，所述防護殼的正面轉動連接有密封門，所述防護殼的內部安裝有顯示器；

4、arm系統結構，所述arm系統結構安裝在底板的頂部，所述底板的頂部安裝有信號交換器；

5、限位結構可以將卡在限位扣內部的卡塊卡住的，第二磁鐵和第一磁鐵的位置相對應，調節頭在限位扣內部后可以調整角度，限位扣可以調整松緊，可以在調節頭調整到對應位置后將其固定住，密封門上設置有鎖，arm系統結構、信號交換器與顯示器之間可以通過連接線連接。

6、優選的，所述防護殼的兩側均開設有散熱孔，所述密封門的正面安裝有觀察板；

7、密封門安裝觀察板的位置開設有口，散熱孔是輔助散熱的。

8、優選的，所述底板的背面固定連接有固定板，所述固定板的正面開設有四個安裝孔；

9、固定板是可以將底板安裝在對應位置。

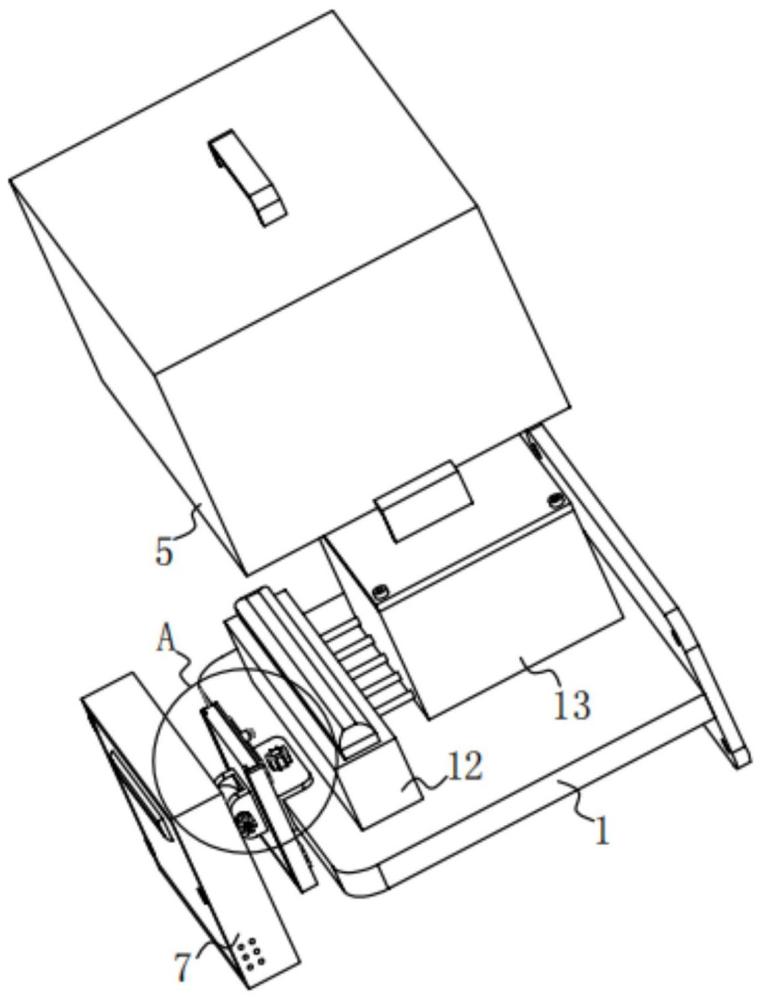

10、優選的，所述底板的頂部通過兩個卡扣安裝有防護罩，所述防護罩的頂部固定連接有把手；

11、卡扣和底板接觸的位置參考圖，把手是方便拿取防護罩。

12、優選的，所述限位結構包含安裝管，所述安裝管內壁的一端固定連接有固定片，所述固定片的正面固定連接有支撐彈簧；

13、固定片上開設有可以讓拉桿活動的口。

14、優選的，所述支撐彈簧的另一端固定連接有活動盤，所述活動盤的一端固定連接有卡栓，所述活動盤的另一端固定連接有拉桿；

15、卡栓是可以卡入到卡塊的背面靠近頂部的位置。

16、與相關技術相比較，本實用新型提供的arm信號擴展顯示裝置具有如下

17、有益效果：

18、本實用新型提供一種arm信號擴展顯示裝置，為了增加顯示器的防護和方便arm信號擴展顯示器使用調整角度，先將arm系統結構和信號交換器安裝在底板上，并且利用零件連接好，之后只需要將安裝架通過安裝螺栓安裝在底板的正面，而安裝架的正面安裝一個帶有兩個第一磁鐵的限位扣，之后只需要將帶有限位扣的卡塊卡在限位扣的內部，并且利用限位結構卡住，之后只需要將防護殼通過調節頭安裝在限位扣上，通過調整限位扣的松緊可以調整防護殼的角度，之后只需要將顯示器安裝在防護殼的內部，在顯示器不使用時，通過帶有鎖的密封門將防護殼密封住，起到防護作用，在需要使用時只需要打開密封門即可，如果需要臨時更換位置使用顯示器，只需要拉動限位結構解除對卡塊的限制，就可以將卡塊從限位扣的內部取出，之后利用卡塊背面的兩個第二磁鐵將卡塊吸附在對應位置即可，通過該結構可以根據需求調整安裝有顯示器的防護殼的角度，并且在顯示器不使用可以利用密封門和防護殼將其防護起來，并且利用帶有第二磁鐵將卡塊可以吸附在需要使用的位置，增加了便利性。

技術特征：

1.一種arm信號擴展顯示裝置，其特征在于，包括：底板；

2.根據權利要求1所述的arm信號擴展顯示裝置，其特征在于，所述防護殼的兩側均開設有散熱孔，所述密封門的正面安裝有觀察板。

3.根據權利要求1所述的arm信號擴展顯示裝置，其特征在于，所述底板的背面固定連接有固定板，所述固定板的正面開設有四個安裝孔。

4.根據權利要求1所述的arm信號擴展顯示裝置，其特征在于，所述底板的頂部通過兩個卡扣安裝有防護罩，所述防護罩的頂部固定連接有把手。

5.根據權利要求1所述的arm信號擴展顯示裝置，其特征在于，所述限位結構包含安裝管，所述安裝管內壁的一端固定連接有固定片，所述固定片的正面固定連接有支撐彈簧。

6.根據權利要求5所述的arm信號擴展顯示裝置，其特征在于，所述支撐彈簧的另一端固定連接有活動盤，所述活動盤的一端固定連接有卡栓，所述活動盤的另一端固定連接有拉桿。

技術總結
本技術提供一種ARM信號擴展顯示裝置。所述ARM信號擴展顯示裝置包括：所述安裝架通過安裝螺栓安裝在底板的正面，所述安裝架的正面固定連接有限位扣，所述限位扣內壁的背面安裝有兩個第一磁鐵，所述限位扣的背面靠近頂部的位置安裝有限位結構，所述限位扣的內部設置有卡塊，所述卡塊的背面安裝有兩個第二磁鐵，所述卡塊的正面固定連接有限位扣，所述限位扣的正面轉動連接有調節頭。本技術提供的ARM信號擴展顯示裝置，通過該結構可以根據需求調整安裝有顯示器的防護殼的角度，并且在顯示器不使用可以利用密封門和防護殼將其防護起來，并且利用帶有第二磁鐵將卡塊可以吸附在需要使用的位置，增加了便利性。

技術研發人員：杜杰,王潤鳴,潘傲
受保護的技術使用者：貴州云上鯤鵬科技有限公司
技術研發日：20240426
技術公布日：2025/4/28
