本技術涉及鋼格板，具體涉及一種鋼格板用緊固安裝件及鋼格板。

背景技術：

1、鋼格板又名網格柵，網格柵是用扁鋼按照一定的間距和橫桿(扭絞方鋼、方鋼、圓鋼、扁鋼等)進行交叉排列，并且焊接成中間帶有方形格子的一種鋼鐵制品，鋼格板主要用來做水溝蓋板，鋼結構平臺板，鋼梯的踏步板等.橫桿一般采用經過扭絞的方鋼.鋼格板一般采用碳鋼制作，外表熱鍍鋅，可以起到防止氧化的作用。也可以采用不銹鋼制作.鋼格板具有通風，采光，散熱，防滑，防爆等性能，網格柵適用于合金，建材，電站，鍋爐。造船。石化，化工及一般工業廠房、市政建設等行業，具有通風透光、防滑，承載力強，美觀耐用，易于清掃，安裝簡便等優點。

2、鋼格板與基座通常采用焊接方式固定，保證鋼格板的牢固穩定，然而這種固定方式施工速度慢，固定方式為永久固定，不方便后期的拆卸，同時焊接過程中會損壞鋼格板表面的氧化層，造成使用過程中容易生銹。

3、經檢索，公告號cn217679999u公開了一種鋼格板用緊固安裝件及鋼格板，涉及鋼格板技術領域。本實用新型包括鋼格板、卡固板和防護板，卡固板的數量為兩個，兩卡固板分別安裝在鋼格板上表面兩端，兩卡固板與鋼格板之間活動連接，兩鋼格板上表面均設置有若干安裝槽，安裝槽內部底面均安裝有支撐套筒，支撐套筒內部裝嵌有支撐柱，防護板安裝在支撐柱上表面，防護板兩端分別與兩卡固板上的安裝槽之間滑動配合，鋼格板下表面兩端均活動安裝有連接板，兩連接板兩端均設置有螺紋孔，其實用新型通過卡固板和連接板結構，方便固定鋼格板兩端，同時通過插入板方便與安裝基座相連接，并且通過緊固螺栓方便卡固板與連接板的分離，從而方便后期鋼格板的維護和更換；其缺陷在于：該安裝件在對鋼格板進行安裝時，通過緊固螺栓對其進行安裝，當需要對鋼格板進行拆卸時，較為麻煩，因此對于現有安裝件的改進，設計一種新型鋼格板用緊固安裝件及鋼格板以解決上述技術缺陷，提高整體安裝件的實用性，顯得尤為重要。

技術實現思路

1、本實用新型的目的在于提供一種鋼格板用緊固安裝件及鋼格板，通過整體設計，使得能夠方便對鋼格板進行安裝，同時也能夠方便對其進行拆卸，提高了安裝件的整體實用性,以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種鋼格板用緊固安裝件，包括安裝架主體，所述安裝架主體的頂部設有固定塊，所述固定塊遠離安裝架主體的一端設有安裝塊，所述安裝塊通過安裝組件與固定塊連接，且兩組所述安裝塊通過多組防護條連接；

4、所述安裝組件用于安裝塊與固定塊的快速安裝。

5、作為本實用新型優選的方案，所述安裝組件由連接板、轉動桿、移動桿、連接塊、容納槽、卡接塊、固定桿、限位塊和導向塊組成，兩組所述連接板均位于安裝塊的內部，所述轉動桿轉動連接于連接板的外側，所述移動桿位于連接板的外側且轉動連接于轉動桿的外側，所述連接塊固定連接于移動桿遠離轉動桿的一端，所述容納槽開設于連接塊的內部，兩組所述卡接塊均滑動連接于容納槽的內部，兩組所述固定桿均位于固定塊靠近安裝塊的一端，所述限位塊固定連接于固定桿靠近連接塊的一端，所述導向塊滑動連接于固定桿的外側。

6、作為本實用新型優選的方案，所述容納槽的內部且位于卡接塊的外側開設有連接槽，所述卡接塊延伸至連接槽的內部設有導向桿，所述導向桿的外部結構大小與連接槽的內部結構大小呈相對應設計，所述卡接塊通過導向桿與連接槽連接。

7、作為本實用新型優選的方案，所述導向桿的外側且位于連接槽的內部設有壓縮彈簧，所述壓縮彈簧通過導向桿與卡接塊連接。

8、作為本實用新型優選的方案，所述導向塊和限位塊相互遠離的一端均呈梯形結構設計，且所述導向塊和限位塊的外部結構大小與容納槽的內部結構大小呈相對應設計，所述連接塊通過容納槽與導向塊與限位塊連接。

9、作為本實用新型優選的方案，所述連接板的外側且位于移動桿的外側設有導向套，所述導向套的內部結構大小與移動桿的外部結構大小呈相對應設計，所述連接板通過導向套與移動桿連接。

10、本實用新型還提供了一種鋼格板，包括鋼格板，所述鋼格板位于兩組固定塊的頂部且位于兩組安裝塊的底部。

11、與現有技術相比，本實用新型的有益效果是：

12、本實用新型中，通過安裝組件的設計，將鋼格板放置在固定塊的頂部，將安裝塊與固定塊接觸，轉動轉動桿帶動移動桿進行位移，使得連接塊能夠進行位移，將容納槽位移至固定桿的內部，使得容納槽能夠與限位塊接觸，通過壓縮彈簧能夠帶動卡接塊進行位移，使得卡接塊能夠與限位塊的底部接觸，從而使得連接塊能夠與固定桿進行限位連接，因此使得安裝塊能夠與固定塊進行安裝，對鋼格板進行安裝，當需要對鋼格板進行拆卸時，下壓安裝塊,帶動連接塊進行位移，使得卡接塊能夠進行位移，與導向塊的底部接觸，再向上位移安裝塊，使得卡接塊帶動導向塊進行位移，在導向塊進行位移，與限位塊接觸使得，使得導向塊能夠與限位塊之間形成順滑的弧形，從而使得卡接塊能夠位移至固定桿的外側，對安裝塊進行拆卸，因此使得能夠對鋼格板進行拆卸，通過整體設計，使得能夠方便對鋼格板進行安裝，同時也能夠方便對其進行拆卸。

技術特征：

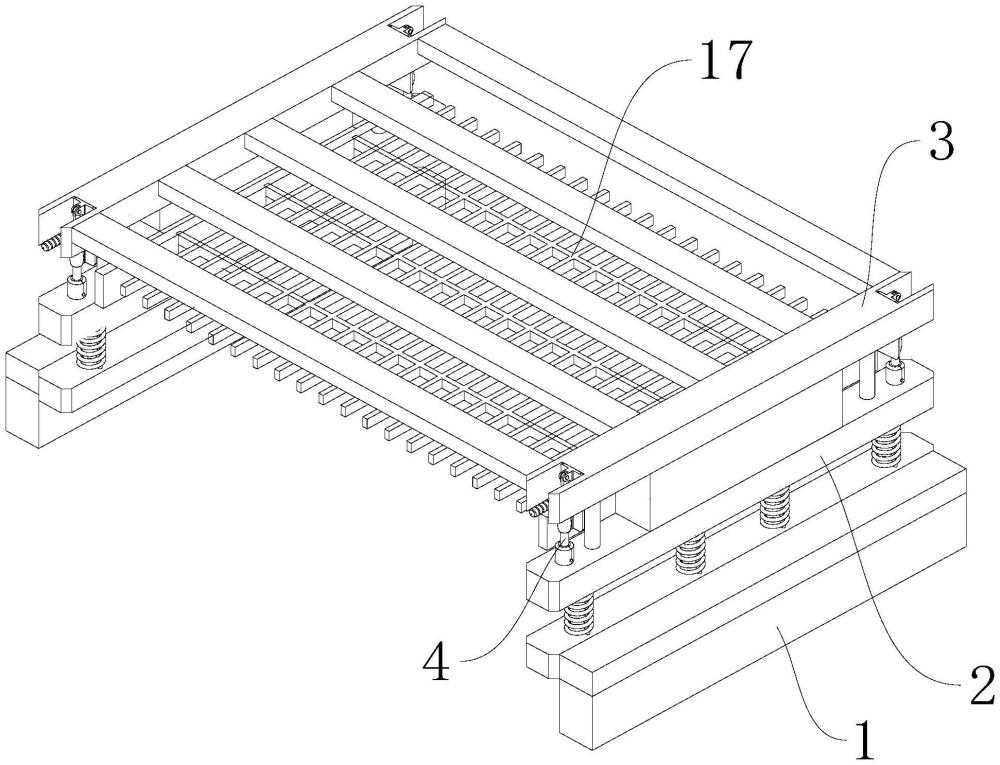

1.一種鋼格板用緊固安裝件，包括安裝架主體(1)，其特征在于：所述安裝架主體(1)的頂部設有固定塊(2)，所述固定塊(2)遠離安裝架主體(1)的一端設有安裝塊(3)，所述安裝塊(3)通過安裝組件(4)與固定塊(2)連接，且兩組所述安裝塊(3)通過多組防護條連接；

2.根據權利要求1所述的一種鋼格板用緊固安裝件，其特征在于：所述容納槽(9)的內部且位于卡接塊(10)的外側開設有連接槽，所述卡接塊(10)延伸至連接槽的內部設有導向桿(14)，所述導向桿(14)的外部結構大小與連接槽的內部結構大小呈相對應設計，所述卡接塊(10)通過導向桿(14)與連接槽連接。

3.根據權利要求2所述的一種鋼格板用緊固安裝件，其特征在于：所述導向桿(14)的外側且位于連接槽的內部設有壓縮彈簧(15)，所述壓縮彈簧(15)通過導向桿(14)與卡接塊(10)連接。

4.根據權利要求1所述的一種鋼格板用緊固安裝件，其特征在于：所述導向塊(13)和限位塊(12)相互遠離的一端均呈梯形結構設計，且所述導向塊(13)和限位塊(12)的外部結構大小與容納槽(9)的內部結構大小呈相對應設計，所述連接塊(8)通過容納槽(9)與導向塊(13)與限位塊(12)連接。

5.根據權利要求1所述的一種鋼格板用緊固安裝件，其特征在于：所述連接板(5)的外側且位于移動桿(7)的外側設有導向套(16)，所述導向套(16)的內部結構大小與移動桿(7)的外部結構大小呈相對應設計，所述連接板(5)通過導向套(16)與移動桿(7)連接。

6.一種鋼格板，其特征在于：具有權利要求1至5任一項所述的鋼格板用緊固安裝件，包括鋼格板(17)，所述鋼格板(17)位于兩組固定塊(2)的頂部且位于兩組安裝塊(3)的底部。

技術總結
本技術涉及鋼格板技術領域，具體涉及一種鋼格板用緊固安裝件及鋼格板，包括安裝架主體，所述安裝架主體的頂部設有固定塊，所述固定塊遠離安裝架主體的一端設有安裝塊，所述安裝塊通過安裝組件與固定塊連接，且兩組所述安裝塊通過多組防護條連接；所述安裝組件用于安裝塊與固定塊的快速安裝，所述安裝組件由連接板、轉動桿、移動桿、連接塊、容納槽、卡接塊、固定桿、限位塊和導向塊組成，兩組所述連接板均位于安裝塊的內部，所述轉動桿轉動連接于連接板的外側，所述移動桿位于連接板的外側且轉動連接于轉動桿的外側，與現有的安裝件相比較，本技術通過設計能夠提高安裝件的整體實用性。

技術研發人員：劉書章,賀麗
受保護的技術使用者：青島潤利達工貿有限公司
技術研發日：20240528
技術公布日：2025/4/24
