本技術屬于管道支撐，特別是涉及一種水利工程用濕地安裝管道支撐結構。

背景技術：

1、管道支架在任何有管道敷設的地方都會用到，又被稱作管道支座、管部等，它作為管道的支撐結構，根據管道的運轉性能和布置要求，管架分成固定和活動兩種，設置固定點的地方成為固定支架，這種管架與管道支架不能發生相對位移，而且，固定管架受力后的變形與管道補償器的變形值相比，應當很小，因為管架要具有足夠的剛度。

2、管道安裝在濕地上時，由于管道支撐面較為柔軟，管道支撐的穩定性較差，且管道在架設后，由于濕地支撐性較差，長時間使用后，會導致管道下沉，進而可能導致管道發生斷裂，為此，需要提供一種水利工程用濕地安裝管道支撐結構，采用增強管道支架與地面接觸面積的方式，增強管道的支撐性，從而降低管道下沉力度，從而提高管道在安裝后的穩定性。

技術實現思路

1、本實用新型的目的是提供一種水利工程用濕地安裝管道支撐結構，以解決上述技術問題。

2、本實用新型解決上述技術問題的技術方案如下：一種水利工程用濕地安裝管道支撐結構，包括混凝土預制塊：所述混凝土預制塊的頂部通過螺栓固定連接有梯形支撐座，所述梯形支撐座的上方設置有管道，所述混凝土預制塊的兩側均設置有防沉降板，所述防沉降板頂部的前側和后側均固定連接有固定座，所述固定座的頂部設置有斜撐組件，所述斜撐組件包括位于固定座的內腔的螺紋管，所述螺紋管的兩端均螺紋連接有螺紋桿，遠離梯形支撐座一側的螺紋桿與固定座轉動連接，靠近梯形支撐座一側的螺紋桿轉動連接有連接卡板。

3、優選的，所述混凝土預制塊兩側的前端和后端均預埋有第一螺柱，所述固定座套設在第一螺柱的表面并通過螺帽一固定連接。

4、優選的，所述梯形支撐座兩側頂部的前側和后側均焊接有第二螺柱，所述連接卡板套設在第二螺柱的表面并通過螺帽二固定連接。

5、優選的，所述梯形支撐座頂部的前側和后側均焊接有固定夾套，所述固定夾套的上方設置有u型螺栓，所述u型螺栓的底端貫穿至固定夾套的底部并通過螺帽三固定連接。

6、優選的，所述固定夾套和u型螺栓的內腔均固定連接有防護墊，所述防護墊為橡膠軟墊。

7、優選的，所述螺紋管的表面固定連接有轉盤，所述轉盤的表面環形開設有多個撬孔。

8、1、本實用新型的有益效果是：本實用新型通過梯形支撐座、固定夾套和u型螺栓的配合使用，對管道起到了安裝固定和支撐作用，同時在固定座和防沉降板的配合使用下，增強了混凝土預制塊的抗沉降能力，最后在斜撐組件的配合使用下，對固定座和防沉降板起到了斜撐固定的作用，即可達到安裝穩定牢靠和抗沉降性強的目的。

9、2、本實用新型通過第一螺柱和螺帽一的配合使用，對固定座和混凝土預制塊起到了連接固定的作用，進而使得防沉降板與混凝土預制塊得以連接固定，增大了混凝土預制塊與濕地地面的接觸面積，從而增強其抗沉降能力。

10、3、本實用新型通過轉盤和撬孔的配合使用，方便了使用者對螺紋管進行轉動，進而使得位于螺紋管兩側的螺紋桿得以螺紋推進，對固定座和防沉降板起到了斜撐作用。

技術特征：

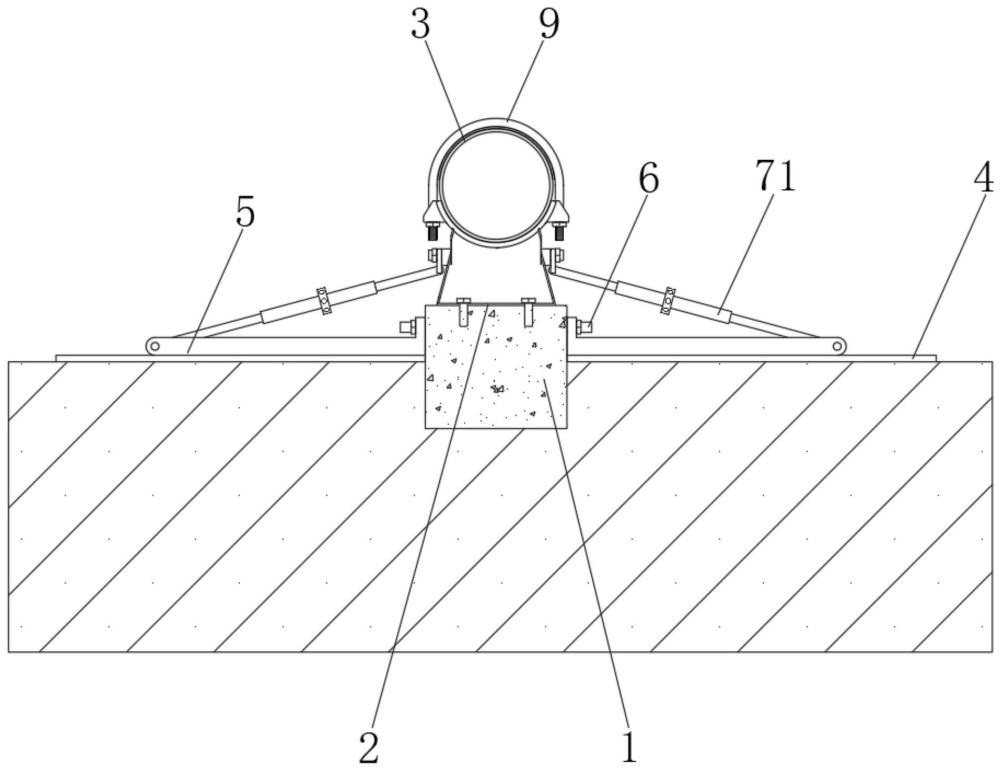

1.一種水利工程用濕地安裝管道支撐結構，其特征在于，包括混凝土預制塊(1)：所述混凝土預制塊(1)的頂部通過螺栓固定連接有梯形支撐座(2)，所述梯形支撐座(2)的上方設置有管道(3)，所述混凝土預制塊(1)的兩側均設置有防沉降板(4)，所述防沉降板(4)頂部的前側和后側均固定連接有固定座(5)，所述固定座(5)的頂部設置有斜撐組件(7)，所述斜撐組件(7)包括位于固定座(5)的內腔的螺紋管(71)，所述螺紋管(71)的兩端均螺紋連接有螺紋桿(72)，遠離梯形支撐座(2)一側的螺紋桿(72)與固定座(5)轉動連接，靠近梯形支撐座(2)一側的螺紋桿(72)轉動連接有連接卡板(73)。

2.根據權利要求1所述的一種水利工程用濕地安裝管道支撐結構，其特征在于，所述混凝土預制塊(1)兩側的前端和后端均預埋有第一螺柱(6)，所述固定座(5)套設在第一螺柱(6)的表面并通過螺帽一固定連接。

3.根據權利要求2所述的一種水利工程用濕地安裝管道支撐結構，其特征在于，所述梯形支撐座(2)兩側頂部的前側和后側均焊接有第二螺柱(74)，所述連接卡板(73)套設在第二螺柱(74)的表面并通過螺帽二固定連接。

4.根據權利要求3所述的一種水利工程用濕地安裝管道支撐結構，其特征在于，所述梯形支撐座(2)頂部的前側和后側均焊接有固定夾套(8)，所述固定夾套(8)的上方設置有u型螺栓(9)，所述u型螺栓(9)的底端貫穿至固定夾套(8)的底部并通過螺帽三固定連接。

5.根據權利要求4所述的一種水利工程用濕地安裝管道支撐結構，其特征在于，所述固定夾套(8)和u型螺栓(9)的內腔均固定連接有防護墊(10)，所述防護墊(10)為橡膠軟墊。

6.根據權利要求5所述的一種水利工程用濕地安裝管道支撐結構，其特征在于，所述螺紋管(71)的表面固定連接有轉盤(11)，所述轉盤(11)的表面環形開設有多個撬孔(12)。

技術總結
本技術公開了一種水利工程用濕地安裝管道支撐結構，包括混凝土預制塊：所述混凝土預制塊的頂部通過螺栓固定連接有梯形支撐座，所述梯形支撐座的上方設置有管道，所述混凝土預制塊的兩側均設置有防沉降板，所述防沉降板頂部的前側和后側均固定連接有固定座，所述固定座的頂部設置有斜撐組件，所述斜撐組件包括位于固定座的內腔的螺紋管。本技術通過梯形支撐座、固定夾套和U型螺栓的配合使用，對管道起到了安裝固定和支撐作用，同時在固定座和防沉降板的配合使用下，增強了混凝土預制塊的抗沉降能力，最后在斜撐組件的配合使用下，對固定座和防沉降板起到了斜撐固定的作用，即可達到安裝穩定牢靠和抗沉降性強的目的。

技術研發人員：張二東,陳旭,董燕,郭子義,王俊龍,韓臨杰,王祥栢,王海峰
受保護的技術使用者：內蒙古濟禹水利工程建設有限公司
技術研發日：20240428
技術公布日：2025/4/24
