本技術屬于換接頭，尤其涉及一種注塑一體成型鋼塑轉換接頭。

背景技術：

1、鋼塑復合管件的塑料管件與鋼質轉換頭是復合熔接的一體結構，但二者之間仍會產生細微縫隙，有時還會不可避免地出現復合加工缺陷，從而形成滲漏，因此現有鋼塑復合管件密封性能有待提高。

技術實現思路

1、為解決現有技術中存在的問題，本實用新型提供了一種通過內外的螺紋進行連接，且與鋼帶層和塑料管層分別進行螺接，提高了管道連接的緊密性，在轉接頭中部設有限位環，且限位環內設有環形橡膠墊片，進一步提高了管道的緊密性和穩定性的注塑一體成型鋼塑轉換接頭。

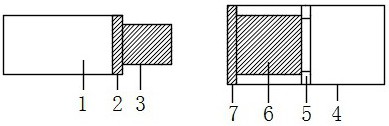

2、為實現上述目的，本實用新型提供如下技術方案：一種注塑一體成型鋼塑轉換接頭，包括管道主體和轉接頭，所述轉接頭一體成型，且轉接頭內層設有環氧樹脂層，所述管道主體兩端設有鋼帶層螺紋部和塑料層螺紋部，所述轉接頭中部設有限位環，所述限位環內設有環形橡膠墊片，所述限位環兩側設有與鋼帶層螺紋部和塑料層螺紋部適配的塑料管道內螺紋和鋼帶管道內螺紋。

3、與現有技術相比，本實用新型的有益效果是：

4、通過內外的螺紋進行連接，且與鋼帶層和塑料管層分別進行螺接，提高了管道連接的緊密性，在轉接頭中部設有限位環，且限位環內設有環形橡膠墊片，進一步提高了管道的緊密性和穩定性。

技術特征：

1.一種注塑一體成型鋼塑轉換接頭，包括管道主體和轉接頭，其特征在于：所述轉接頭一體成型，且轉接頭內層設有環氧樹脂層，所述管道主體兩端設有鋼帶層螺紋部和塑料層螺紋部，所述轉接頭中部設有限位環，所述限位環內設有環形橡膠墊片，所述限位環兩側設有與鋼帶層螺紋部和塑料層螺紋部適配的塑料管道內螺紋和鋼帶管道內螺紋。

技術總結
本技術公開了一種注塑一體成型鋼塑轉換接頭，包括管道主體和轉接頭，所述轉接頭一體成型，且轉接頭內層設有環氧樹脂層，所述管道主體兩端設有鋼帶層螺紋部和塑料層螺紋部，所述轉接頭中部設有限位環，所述限位環內設有環形橡膠墊片，所述限位環兩側設有與鋼帶層螺紋部和塑料層螺紋部適配的塑料管道內螺紋和鋼帶管道內螺紋，本技術提高了管道的緊密性和穩定性。

技術研發人員：李明永,靳營華,聞士森,靳子恒
受保護的技術使用者：河南中久安科技有限公司
技術研發日：20240701
技術公布日：2025/4/28
