本技術涉及蟲情檢測，特別涉及一種便于安裝的蟲情檢測裝置。

背景技術：

1、蟲情檢測裝置又稱蟲情測報儀或者蟲情監測儀，蟲情檢測裝置在無人監管的情況下，可自動完成誘蟲、殺蟲、蟲體分散、拍照、傳輸、收集、排水等操作，實時將蟲害類別和計數情況上傳到農業蟲情測報平臺，并在網頁端顯示，根據識別的結果，對蟲害的發生與發展進行分析和檢測。

2、現有的蟲情檢測裝置一般會安裝至農田、果園或者林地內，因其不具備移動的功能從而導致其不便于進行移動至合適的位置，而后再進行便捷的固定安裝，從而不利于使用者使用，再者當其蟲情檢測裝置安裝至農田、果園或者林地內的泥土地面時不便于進行直接的固定，從而給安裝人員帶來不便，因此，提出一種便于安裝的蟲情檢測裝置，以解決上述提出的問題。

技術實現思路

1、本實用新型提供一種便于安裝的蟲情檢測裝置，旨在解決現有的蟲情檢測裝置一般會安裝至農田、果園或者林地內，因其不具備移動的功能從而導致其不便于進行移動至合適的位置，而后再進行便捷的固定安裝，從而不利于使用者使用，再者當其蟲情檢測裝置安裝至農田、果園或者林地內的泥土地面時不便于進行直接的固定，從而給安裝人員帶來不便的問題。

2、本實用新型是這樣實現的，一種便于安裝的蟲情檢測裝置，包括承載板，所述承載板底部的四角均栓接有移動輪，所述承載板的頂部栓接有支框，所述支框的頂部栓接有蟲情檢測儀本體，所述承載板頂部的四周均設置有定裝組件，所述承載板頂部的四周均設置有定位組件；

3、所述定裝組件包括螺紋桿、扭轉桿和定裝板，所述螺紋桿分別螺紋連接在承載板頂部的四周并貫穿，所述扭轉桿固定連接在螺紋桿的頂部，所述定裝板轉動連接在螺紋桿的底部，所述定裝板的外側位于移動輪的內側，所述定裝板頂部的外側開設有貫穿孔和安裝孔。

4、為了達到在其定裝組件支撐蟲情檢測儀本體安裝至泥土地面時進行深入固定使用的效果，作為本實用新型的一種便于安裝的蟲情檢測裝置優選的，所述定位組件包括螺紋錐桿、三角轉板和鉆錐頭，所述螺紋錐桿分別螺紋連接在承載板頂部的四周并貫穿，所述螺紋錐桿的底部貫穿定裝板的頂部，所述三角轉板焊接在螺紋錐桿的頂部，所述鉆錐頭固定連接在螺紋錐桿的底部。

5、為了達到在其螺紋桿和螺紋錐桿不進行使用時進行防護遮擋使用的效果，作為本實用新型的一種便于安裝的蟲情檢測裝置優選的，所述承載板頂部的四周均扭動連接有防護殼，所述防護殼位于螺紋桿和螺紋錐桿的外側，所述防護殼的內側與支框的外側接觸。

6、為了達到對其承載板外側四角進行遮擋以避免安裝人員產生磕碰的效果，作為本實用新型的一種便于安裝的蟲情檢測裝置優選的，所述承載板外側的四角均栓接有防護套，所述防護套為橡膠材料制備。

7、為了達到進一步增強其定裝板向下移動時穩定性的效果，作為本實用新型的一種便于安裝的蟲情檢測裝置優選的，所述定裝板頂部的外側固定連接有輔桿，所述輔桿的頂部貫穿承載板的底部。

8、為了達到進一步提升其定裝板與水泥地面接觸時增加其穩定性的效果，作為本實用新型的一種便于安裝的蟲情檢測裝置優選的，所述定裝板的底部粘接有加固墊，所述加固墊為橡膠材料制備。

9、為了達到使其安裝人員更加舒適的對其扭轉桿進行轉動使用的效果，作為本實用新型的一種便于安裝的蟲情檢測裝置優選的，所述扭轉桿的外側固定連接有轉盤，所述轉盤的外側粘接有軟性套。

10、為了達到進一步增加其軟性套外側防滑性能的效果，作為本實用新型的一種便于安裝的蟲情檢測裝置優選的，所述軟性套的外側開設有防滑紋路，防滑紋路為網格形狀。

11、與現有技術相比，本實用新型的有益效果是：

12、該便于安裝的蟲情檢測裝置，通過設置承載板、移動輪、支框、蟲情檢測儀本體、定裝組件和定位組件，將其蟲情檢測儀本體安裝至承載板頂部的支框上，而后經過推動蟲情檢測儀本體使其承載板底部的移動輪進行移動，以此將其蟲情檢測儀本體便捷的移動至農田、果園或者林地內需要安裝的位置，而后安裝人員經過轉動位于承載板頂部四周的扭轉桿轉動螺紋桿帶動定裝板向下進行移動，以此使其定裝板與水泥地面進行接觸，從而使其移動輪失去移動的效果，而后再根據實際情況可采用膨脹螺栓等工具經過定裝板表面的安裝孔將其定裝板牢牢固定在其水泥地面，而在將其其蟲情檢測儀本體移動至農田、果園或者林地內泥土地面時，其定裝板與泥土地面接觸后，安裝人員再經過分別轉動位于承載板頂部四周的定位組件經過定裝板頂部的貫穿孔鉆入泥土地面的深處，以此直接將其蟲情檢測儀本體牢牢安裝進行使用，整體配合以便安裝人員帶來便捷性。

技術特征：

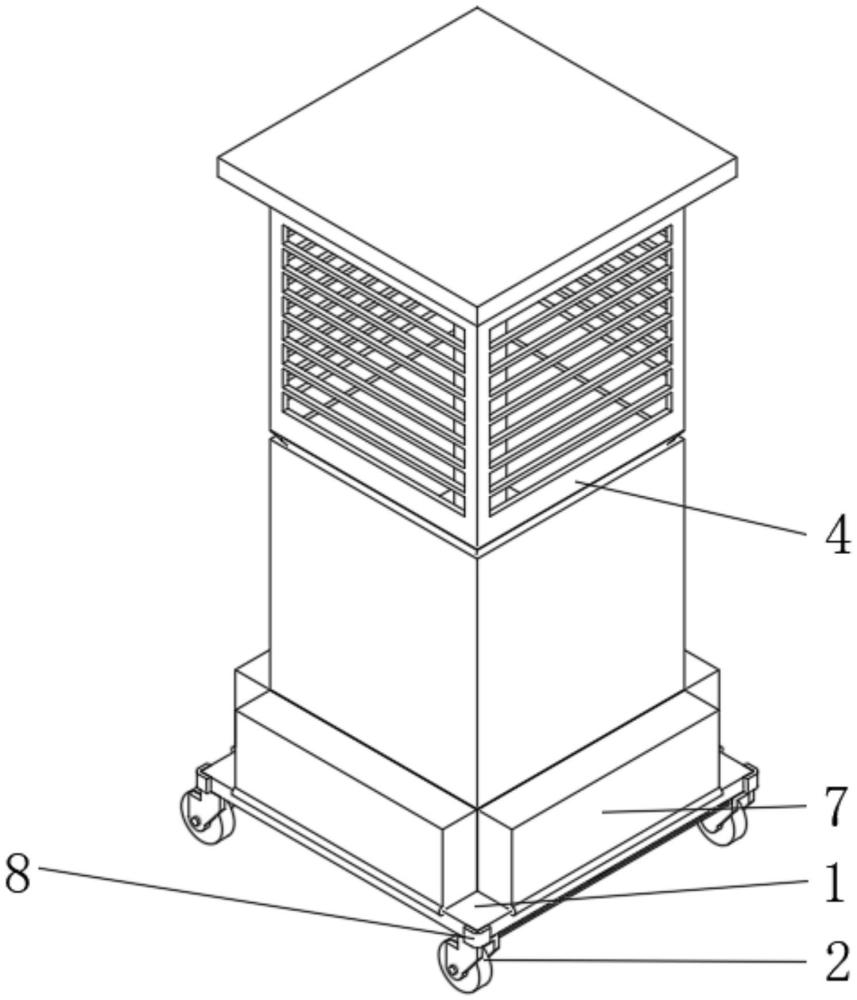

1.一種便于安裝的蟲情檢測裝置，包括承載板（1），其特征在于：所述承載板（1）底部的四角均栓接有移動輪（2），所述承載板（1）的頂部栓接有支框（3），所述支框（3）的頂部栓接有蟲情檢測儀本體（4），所述承載板（1）頂部的四周均設置有定裝組件（5），所述承載板（1）頂部的四周均設置有定位組件（6）；

2.根據權利要求1所述的一種便于安裝的蟲情檢測裝置，其特征在于：所述承載板（1）頂部的四周均扭動連接有防護殼（7），所述防護殼（7）位于螺紋桿（501）和螺紋錐桿（601）的外側，所述防護殼（7）的內側與支框（3）的外側接觸。

3.根據權利要求1所述的一種便于安裝的蟲情檢測裝置，其特征在于：所述承載板（1）外側的四角均栓接有防護套（8），所述防護套（8）為橡膠材料制備。

4.根據權利要求1所述的一種便于安裝的蟲情檢測裝置，其特征在于：所述定裝板（503）頂部的外側固定連接有輔桿（9），所述輔桿（9）的頂部貫穿承載板（1）的底部。

5.根據權利要求1所述的一種便于安裝的蟲情檢測裝置，其特征在于：所述定裝板（503）的底部粘接有加固墊（10），所述加固墊（10）為橡膠材料制備。

6.根據權利要求1所述的一種便于安裝的蟲情檢測裝置，其特征在于：所述扭轉桿（502）的外側固定連接有轉盤（11），所述轉盤（11）的外側粘接有軟性套（12）。

7.根據權利要求6所述的一種便于安裝的蟲情檢測裝置，其特征在于：所述軟性套（12）的外側開設有防滑紋路，防滑紋路為網格形狀。

技術總結
本技術公開了一種便于安裝的蟲情檢測裝置，屬于蟲情檢測技術領域，其技術方案要點包括承載板，所述承載板底部的四角均栓接有移動輪，所述承載板的頂部栓接有支框，所述支框的頂部栓接有蟲情檢測儀本體，通過設置承載板、移動輪、支框、蟲情檢測儀本體、定裝組件和定位組件，將其蟲情檢測儀本體安裝至承載板頂部的支框上，而后經過推動蟲情檢測儀本體使其承載板底部的移動輪進行移動，以此將其蟲情檢測儀本體便捷的移動至農田、果園或者林地內需要安裝的位置，而后安裝人員經過轉動位于承載板頂部四周的扭轉桿轉動螺紋桿帶動定裝板向下進行移動，以此使其定裝板與水泥地面進行接觸，從而使其移動輪失去移動的效果。

技術研發人員：楊磊
受保護的技術使用者：鄒平縣飛馳種業有限公司
技術研發日：20240702
技術公布日：2025/4/28
