本發明涉及一種熱泵空調泄壓閥，尤其是涉及一種耐高溫高壓的熱泵空調泄壓閥。

背景技術：

1、新能源電動汽車對于續航里程要求的提高，熱管理在城市電動交通的普及、電池壽命的延長、續航能力的提升和驅動系統性能改善上起著關鍵的作用目前。

2、熱泵空調是純電動汽車制熱有效解決方案。在動力電池沒有突破性進展的情況下要保證低能耗制熱，熱泵空調是為數不多的可行技術，效能系數比ptc加熱高出2-3倍，可以有效延長20％以上的續航里程。

3、目前，傳統空調系統壓力高壓13bar-17bar，低壓1bar-3bar均屬于低壓范疇。但是由于gwp過高，目前已經被列入淘汰程序。所以目前r134a只是作為向環保產品過渡中的替代品，全面淘汰只是時間問題。熱泵空調制冷劑采用的是r744(co2)二氧化碳制冷劑，系統壓力高壓170bar，低壓130bar均屬于高壓范疇。

4、所以傳統空調泄壓閥無法滿足承受系統壓力達到130-170bar時泄壓的要求。

技術實現思路

1、本發明的目的就是為了克服上述現有技術存在的缺陷而提供一種耐高溫高壓的熱泵空調泄壓閥，有效解決高溫下密封壓塊材料蠕變導致的泄漏問題，提升了密封性能，確保在高壓、高溫及振動環境下穩定工作，顯著提高了熱泵空調系統的整體性能和安全性。

2、本發明的目的可以通過以下技術方案來實現：

3、本發明提供一種耐高溫高壓的熱泵空調泄壓閥，包括設有腔室的泄壓閥殼體，所述泄壓閥殼體的腔室內設有密封球、滑塊、彈簧，所述滑塊可移動的安裝在所述腔室內，所述滑塊中設有排氣通孔，所述彈簧的一端與所述滑塊相抵接，所述彈簧的另一端被限位件限位，

4、所述泄壓閥殼體上用于安裝插入熱泵空調壓縮機的一端中設有密封套件，所述密封套件包括預壓合裝配在一起的密封座壓塊和密封座，所述密封座壓塊與所述泄壓閥殼體的腔室內壁螺接，所述密封座包括一體成型的第一柱型段、錐臺型密封段、第二柱型段；

5、所述第一柱型段的頂部能夠與所述密封球抵接密封；

6、所述第二柱型段的下表面與所述密封座壓塊的頂部過盈配合，所述密封座壓塊提供的軸向擠壓力，使得所述錐臺型密封段的外錐面與泄壓閥殼體的腔室內壁擠壓密封。

7、進一步地，所述密封座壓塊包括密封座壓塊主體和設于密封座壓塊主體端部的凸起部，所述凸起部的直徑小于密封座壓塊主體；

8、所述密封座壓塊主體上設有外螺紋。

9、進一步地，所述第二柱型段的下表面開設有對接凹槽，所述凸起部與所述對接凹槽過盈配合。

10、進一步地，所述泄壓閥殼體的腔室內開設有與密封套件匹配且依次連接的第一直型段、錐面段、第二直型段、第三直型段；

11、所述錐面段的內壁面與所述錐臺型密封段的外壁面擠壓密封。

12、進一步地，所述第一直型段的內壁面與所述第一柱型段的外壁面間隙配合；

13、所述第二直型段的內壁面與所述第二柱型段的外壁面間隙配合。

14、進一步地，所述第三直型段上設有內螺紋，所述內螺紋與所述密封座壓塊主體上的外螺紋配合。

15、進一步地，所述泄壓閥殼體的用于安裝插入熱泵空調壓縮機的一端的泄壓閥殼體端面上設有凸出環齒；

16、所述泄壓閥殼體的外表面上設有外螺紋，所述泄壓閥殼體通過所述外螺紋緊固于所述熱泵空調壓縮機中，且使得凸出環齒與對手件擠壓密封。

17、進一步地，所述密封座的材料為塑料。

18、進一步地，所述塑料為聚四氟乙烯、聚偏氟乙烯、聚苯硫醚、聚醚醚酮、聚砜、聚芳砜中的一種。

19、進一步地，所述密封座壓塊的材料為不銹鋼、鋁合金、鈦合金、銅合金中的一種。

20、與現有技術相比，本發明具有以下有益效果：

21、1)在內部泄漏密封方面，本發明通過預壓合裝配在一起的密封座壓塊和密封座展現出獨特優勢，利用非金屬材料的密封座，以相對較小的力與殼體外錐面擠壓密封，同時配合密封球擠壓密封座內錐面，達成了高效的內部密封效果。這種設計不僅優化了密封性能，還降低了因工作溫度下過大壓力對內部結構造成的損傷風險。此外，通過密封座壓塊給予密封座推力，進一步增強了內部密封的穩定性和可靠性，確保在高壓、高溫及振動環境下，泄壓閥仍能精準、穩定地發揮作用，極大地提升了熱泵空調系統的整體性能和安全性。

22、2)本發明的熱泵空調泄壓閥在密封性能上有顯著提升。其外漏密封采用金屬材料相互抵緊的硬密封方式，解決了高溫環境下材料因蠕變導致機械性能下降，進而產生密封泄漏的難題。在殼體設計端面設置凸出環齒，在與壓縮機殼體擰緊安裝時，端部凸出環齒能夠穩固地?cái)D壓嵌入壓縮機端蓋，實現可靠的外部密封，有效防止了外部介質的泄漏。

技術特征：

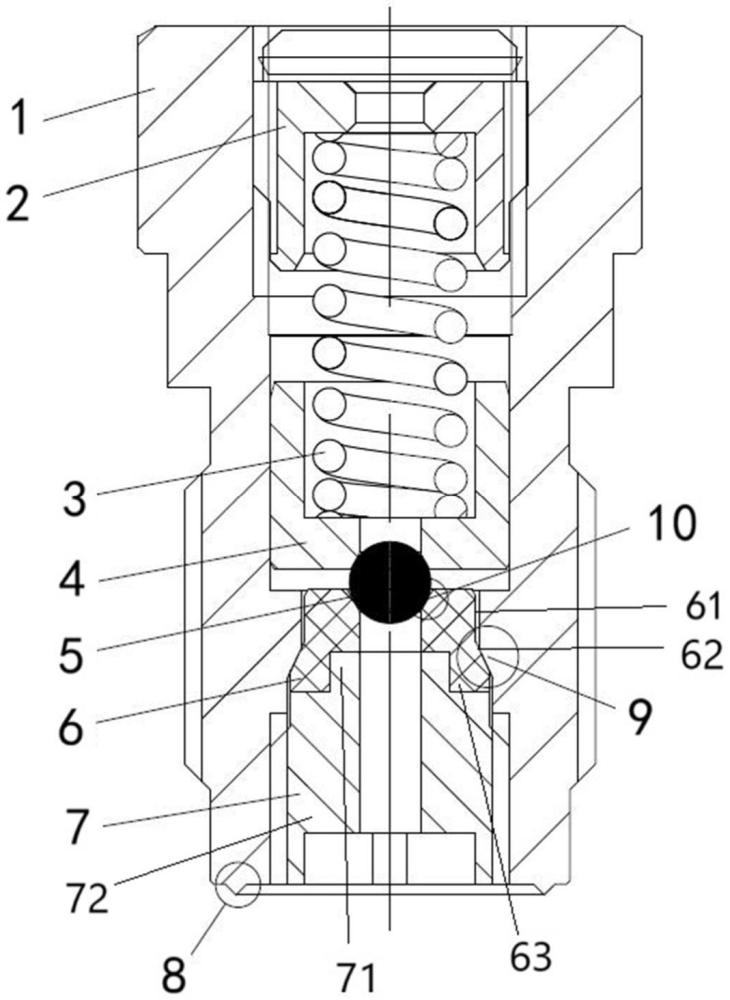

1.一種耐高溫高壓的熱泵空調泄壓閥，包括設有腔室的泄壓閥殼體(1)，所述泄壓閥殼體(1)的腔室內設有密封球(5)、滑塊(4)、彈簧(3)，所述滑塊(4)可移動的安裝在所述腔室內，所述滑塊(4)中設有排氣通孔，所述彈簧(3)的一端與所述滑塊(4)相抵接，所述彈簧(3)的另一端被限位件(2)限位，其特征在于，

2.根據權利要求1所述的一種耐高溫高壓的熱泵空調泄壓閥，其特征在于，所述密封座壓塊(7)包括密封座壓塊主體(72)和設于密封座壓塊主體(72)端部的凸起部(71)，所述凸起部(71)的直徑小于密封座壓塊主體(72)；

3.根據權利要求2所述的一種耐高溫高壓的熱泵空調泄壓閥，其特征在于，所述第二柱型段(63)的下表面開設有對接凹槽，所述凸起部(71)與所述對接凹槽過盈配合。

4.根據權利要求1所述的一種耐高溫高壓的熱泵空調泄壓閥，其特征在于，所述泄壓閥殼體(1)的腔室內開設有與密封套件匹配且依次連接的第一直型段、錐面段(9)、第二直型段、第三直型段；

5.根據權利要求4所述的一種耐高溫高壓的熱泵空調泄壓閥，其特征在于，所述第一直型段的內壁面與所述第一柱型段(61)的外壁面間隙配合；

6.根據權利要求4所述的一種耐高溫高壓的熱泵空調泄壓閥，其特征在于，所述第三直型段上設有內螺紋，所述內螺紋與所述密封座壓塊主體(72)上的外螺紋配合。

7.根據權利要求4所述的一種耐高溫高壓的熱泵空調泄壓閥，其特征在于，所述泄壓閥殼體(1)的用于安裝插入熱泵空調壓縮機的一端的泄壓閥殼體(1)端面上設有凸出環齒(8)；

8.根據權利要求1所述的一種耐高溫高壓的熱泵空調泄壓閥，其特征在于，所述密封座(6)的材料為塑料。

9.根據權利要求8所述的一種耐高溫高壓的熱泵空調泄壓閥，其特征在于，所述塑料為聚四氟乙烯、聚偏氟乙烯、聚苯硫醚、聚醚醚酮、聚砜、聚芳砜中的一種。

10.根據權利要求1所述的一種耐高溫高壓的熱泵空調泄壓閥，其特征在于，所述密封座壓塊(7)的材料為不銹鋼、鋁合金、鈦合金、銅合金中的一種。

技術總結
本發明涉及一種耐高溫高壓的熱泵空調泄壓閥，針對現有泄壓閥無法適應高溫高壓環境的問題，通過獨特結構設計實現產品功能。在外部泄漏密封上，選用與壓縮機殼體有足夠硬度差的泄壓閥殼體材料，其端面設凸出環齒，通過擰緊安裝使環齒擠壓嵌入壓縮機端蓋密封。內部泄漏密封方面，采用非金屬材料密封座，以較小力與殼體內錐擠壓，同時密封球擠壓密封座內錐面。通過螺紋擰緊密封座壓塊及調整彈簧壓縮量，進一步增強密封穩定性。與現有技術相比，本發明有效解決高溫下密封壓塊材料蠕變導致的泄漏問題，提升了密封性能，確保在高壓、高溫及振動環境下穩定工作，顯著提高了熱泵空調系統的整體性能和安全性。

技術研發人員：盧春鴻,宋曉偉,黃博,黃麗
受保護的技術使用者：上海眾源燃油分配器制造有限公司
技術研發日：
技術公布日：2025/4/28
