本技術屬于給排水管道，具體涉及一種可變圓心的異徑管。

背景技術：

1、在建筑、化工、冶金、機械等涉及給排水的領域經常使用到各種管道及管道附件，如異徑管、彎頭、三通、四通等等。其中，異徑管又分為同心異徑管和偏心異徑管，同心異徑管的大管徑和小管徑的軸線與圓心重合，偏心異徑管的大管徑和小管徑的軸線不重合。異徑管一方面可以方便地進行管徑變換，另一方面也可以調節管道流速，是給排水領域使用頻率非常高的管道附件。

2、由于同心異徑管和偏心異徑管在管道安裝過程中頻繁使用，單項工程用量較多，但是又不能交替使用，技術不熟練的工人錯用、誤用可能性大，采購也十分麻煩。

技術實現思路

1、本實用新型的目的是克服現有技術中同心異徑管和偏心異徑管不能交替使用，安裝、采購麻煩等問題。

2、為此，本實用新型提供了一種可變圓心的異徑管，包括大徑管、小徑管和限位組件；所述大徑管軸線與所述小徑管軸線平行；所述大徑管與所述小徑管通過變徑連接件連通；所述變徑連接件用于調整大徑管軸線與小徑管軸線的間距；所述限位組件用于鎖定大徑管軸線與小徑管軸線間距。

3、具體的，上述變徑連接件包括可塑漸縮波紋管；所述可塑漸縮波紋管的大口徑端與所述大徑管連接，小口徑端與所述小徑管連接。

4、具體的，上述可塑漸縮波紋管為金屬漸縮波紋管。

5、具體的，上述限位組件包括第一限位件、第二限位件、連接桿；所述第一限位件安裝在所述變徑連接件與大徑管相連端的外壁上；所述第二限位件安裝在所述變徑連接件與小徑管相連端的外壁上；所述連接桿一端與所述第一限位件轉動連接，另一端滑動連接在所述第二限位件上；所述第二限位件上設有固定連接桿與第二限位件相對位置的鎖緊件。

6、具體的，上述鎖緊件包括螺母；所述連接桿一端設有與所述螺母匹配的螺紋；所述第二限位件上設有滑槽；所述連接桿一端穿過所述滑槽與所述螺母連接。

7、具體的，上述第一限位件上設有球窩；所述連接桿一端設有與所述球窩匹配的球頭；所述連接桿通過所述球頭和所述球窩與所述第一限位件轉動連接。

8、具體的，上述連接桿一端與所述第一限位件通過合頁轉動連接。

9、具體的，上述第一限位件和所述第二限位件均為環形結構，分別套接在所述變徑連接件兩端。

10、具體的，上述限位組件包括多個連接桿；多個所述連接桿沿周向間隔布置在變徑連接件外圍。

11、與現有技術相比，本實用新型具有以下優點和有益效果：

12、本實用新型提供的這種可變圓心的異徑管結構簡單，操作方便，僅需人工手動推拉便可實現同心異徑管到偏心異徑管的自由變換，方便高效，從而適應不同工況需求，解決同心異徑管和偏心異徑管不能交替使用的難題，以及非熟練工人安裝異徑管時誤用、錯用的問題，同時，在工程采購時無特意需區分同心管還是偏心管，使安裝、采購變得簡單高效。

13、以下將結合附圖對本實用新型做進一步詳細說明。

技術特征：

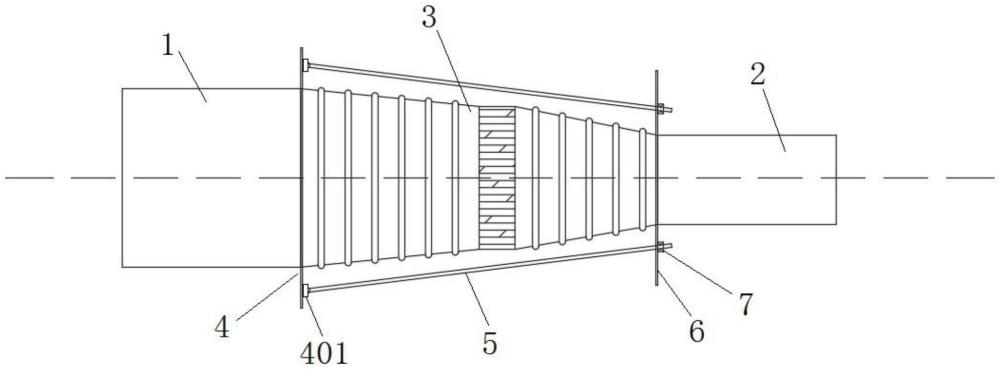

1.一種可變圓心的異徑管，其特征在于：包括大徑管(1)、小徑管(2)和限位組件；所述大徑管(1)軸線與所述小徑管(2)軸線平行；所述大徑管(1)與所述小徑管(2)通過變徑連接件(3)連通；所述變徑連接件(3)用于調整大徑管(1)軸線與小徑管(2)軸線的間距；所述限位組件用于鎖定大徑管(1)軸線與小徑管(2)軸線間距。

2.如權利要求1所述可變圓心的異徑管，其特征在于：所述變徑連接件(3)包括可塑漸縮波紋管；所述可塑漸縮波紋管的大口徑端與所述大徑管(1)連接，小口徑端與所述小徑管(2)連接。

3.如權利要求2所述可變圓心的異徑管，其特征在于：所述可塑漸縮波紋管為金屬漸縮波紋管。

4.如權利要求1所述可變圓心的異徑管，其特征在于：所述限位組件包括第一限位件(4)、第二限位件(6)、連接桿(5)；所述第一限位件(4)安裝在所述變徑連接件(3)與大徑管(1)相連端的外壁上；所述第二限位件(6)安裝在所述變徑連接件(3)與小徑管(2)相連端的外壁上；所述連接桿(5)一端與所述第一限位件(4)轉動連接，另一端滑動連接在所述第二限位件(6)上；所述第二限位件(6)上設有固定連接桿(5)與第二限位件(6)相對位置的鎖緊件(7)。

5.如權利要求4所述可變圓心的異徑管，其特征在于：所述鎖緊件(7)包括螺母；所述連接桿(5)一端設有與所述螺母匹配的螺紋；所述第二限位件(6)上設有滑槽(601)；所述連接桿(5)一端穿過所述滑槽(601)與所述螺母連接。

6.如權利要求4所述可變圓心的異徑管，其特征在于：所述第一限位件(4)上設有球窩(401)；所述連接桿(5)一端設有與所述球窩(401)匹配的球頭(501)；所述連接桿(5)通過所述球頭(501)和所述球窩(401)與所述第一限位件(4)轉動連接。

7.如權利要求4所述可變圓心的異徑管，其特征在于：所述連接桿(5)一端與所述第一限位件(4)通過合頁轉動連接。

8.如權利要求4所述可變圓心的異徑管，其特征在于：所述第一限位件(4)和所述第二限位件(6)均為環形結構，分別套接在所述變徑連接件(3)兩端。

9.如權利要求8所述可變圓心的異徑管，其特征在于：所述限位組件包括多個連接桿(5)；多個所述連接桿(5)沿周向間隔布置在變徑連接件(3)外圍。

技術總結
本技術屬于給排水管道技術領域，具體提供了一種可變圓心的異徑管，包括大徑管、小徑管和限位組件；所述大徑管軸線與所述小徑管軸線平行；所述大徑管與所述小徑管通過變徑連接件連通；所述變徑連接件用于調整大徑管軸線與小徑管軸線的間距；所述限位組件用于鎖定大徑管軸線與小徑管軸線間距。本技術提供的這種可變圓心的異徑管結構簡單，操作方便，僅需人工手動推拉便可實現同心異徑管到偏心異徑管的自由變換，方便高效，從而適應不同工況需求，解決同心異徑管和偏心異徑管不能交替使用的難題，以及非熟練工人安裝異徑管時誤用、錯用的問題，同時，在工程采購時無特意需區分同心管還是偏心管，使安裝、采購變得簡單高效。

技術研發人員：趙開拓,盧之原,李啟元,蘆娟
受保護的技術使用者：中冶南方工程技術有限公司
技術研發日：20240705
技術公布日：2025/4/28
