本技術涉及一種可自動復位的水路切換結構。

背景技術：

1、針對目前市面上很多產品的水路切換結構都沒有自動復位功能，水路切換完成后當不使用的時候水路無法自動復位到默認的初始狀態，這有的時候不僅會降低用戶的體驗感，嚴重的時候會給用戶造成不必要的安全隱患，如開在花灑前端的噴槍水，當用戶用完噴槍水關閉總閥的時候水路無法自動復位到標準水或者水平出水的功能水花狀態，當花灑插入插座，下次使用的時候一開總閥開關，朝天花板方向的噴槍水第一時間被打開就會噴濕天花板或者噴到天花板的電器等安全隱患。

技術實現思路

1、為了解決上述技術問題，本實用新型的目的在于提供一種可自動復位的水路切換結構。

2、本實用新型通過以下技術方案來實現：

3、一種可自動復位的水路切換結構，包括內部具有過水腔的本體，所述本體設有能與過水腔連通的兩個出水口，所述過水腔內設置有轉軸和兩個能移動的塞子，所述轉軸位于兩個塞子間，一個塞子對應一個出水口，所述轉軸的轉動能帶動兩個塞子做方向相反的移動，使其中一個塞子堵住一個出水口，另一個塞子脫離另一個出水口；還包括驅動組件，所述驅動組件能帶動轉軸轉動，所述驅動組件還與彈簧配合連接，以使驅動組件能進行復位。

4、本實用新型實施例中，所述驅動組件包括相配合的齒條和齒輪，所述齒輪與轉軸相連接，所述齒條上設置有推動部，對所述推動部施力能推動齒條進行移動，從而帶動齒輪及轉軸同步轉動。

5、本實用新型實施例中，所述彈簧設置在齒條與本體間，所述驅動組件位于本體外側，所述轉軸一端能從過水腔穿過到本體外側與齒輪相連接。

6、本實用新型實施例中，所述本體外還設置有導向槽，所述齒條能與導向槽配合連接。

7、本實用新型實施例中，所述塞子前端的外周設置有密封圈，所述密封圈能與出水口的內周壁配合連接，所述塞子的后端面連接有滑塊，所述過水腔內設置有能與滑塊相配合的滑槽。

8、本實用新型實施例中，所述塞子的后端面能與滑槽的前端面抵接配合，用以限制塞子后移的行程；所述塞子或滑塊上設置有限位筋條，所述限位筋條能與出水口周側的過水腔內周壁抵接配合，用以限制塞子前移的行程。

9、本實用新型實施例中，位于過水腔內的轉軸設置有能同步轉動的兩個支臂，兩個支臂位于轉軸的兩旁側，所述支臂上設置有導槽，所述塞子或滑塊上設置有能在導槽內移動的導柱，所述轉軸的轉動能經導槽與導柱的配合帶動塞子的移動。

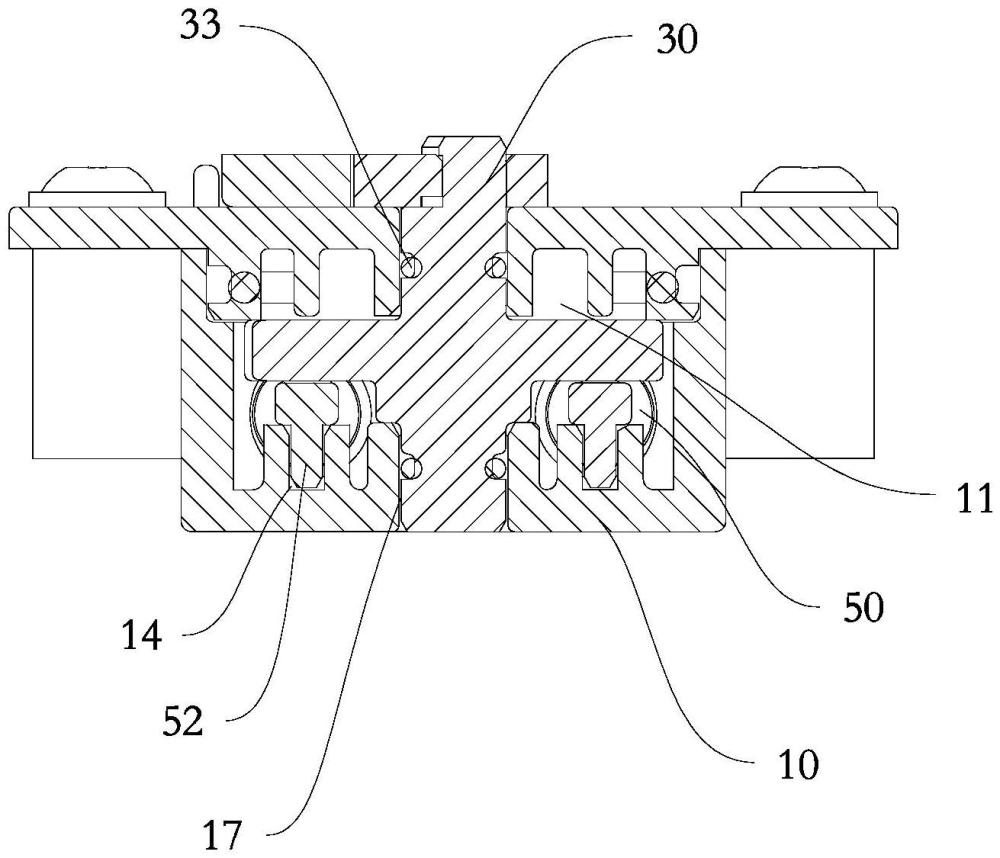

10、本實用新型實施例中，位于過水腔上端與下端的本體設置有連接孔，所述轉軸能與兩個連接孔配合連接，所述轉軸與兩個連接孔間設置有密封環，所述轉軸一端能經過水腔上端的連接孔與驅動組件配合連接。

11、本實用新型實施例中，還包括能與本體相連接的進水接頭，所述進水接頭的內部流道能與過水腔相連通。

12、本實用新型實施例中，所述進水接頭的進水端外周設置有連接螺紋，位于進水接頭的進水端設置有省水片。

13、本實用新型的一種可自動復位的水路切換結構，具有如下有益效果：1、本結構可廣泛運用于手持花灑、頂噴和龍頭等需要水路切換自動復位的機構；2、結構簡單，占用空間小，可運用在產品空間比較小的地方；3、操作簡單，切換力小，操作舒適，成本低。

技術特征：

1.一種可自動復位的水路切換結構，包括內部具有過水腔的本體，所述本體設有能與過水腔連通的兩個出水口，其特征在于，所述過水腔內設置有轉軸和兩個能移動的塞子，所述轉軸位于兩個塞子間，一個塞子對應一個出水口，所述轉軸的轉動能帶動兩個塞子做方向相反的移動，使其中一個塞子堵住一個出水口，另一個塞子脫離另一個出水口；還包括驅動組件，所述驅動組件能帶動轉軸轉動，所述驅動組件還與彈簧配合連接，以使驅動組件能進行復位。

2.根據權利要求1所述的一種可自動復位的水路切換結構，其特征在于，所述驅動組件包括相配合的齒條和齒輪，所述齒輪與轉軸相連接，所述齒條上設置有推動部，對所述推動部施力能推動齒條進行移動，從而帶動齒輪及轉軸同步轉動。

3.根據權利要求2所述的一種可自動復位的水路切換結構，其特征在于，所述彈簧設置在齒條與本體間，所述驅動組件位于本體外側，所述轉軸一端能從過水腔穿過到本體外側與齒輪相連接。

4.根據權利要求3所述的一種可自動復位的水路切換結構，其特征在于，所述本體外還設置有導向槽，所述齒條能與導向槽配合連接。

5.根據權利要求1-4任一所述的一種可自動復位的水路切換結構，其特征在于，所述塞子前端的外周設置有密封圈，所述密封圈能與出水口的內周壁配合連接，所述塞子的后端面連接有滑塊，所述過水腔內設置有能與滑塊相配合的滑槽。

6.根據權利要求5所述的一種可自動復位的水路切換結構，其特征在于，所述塞子的后端面能與滑槽的前端面抵接配合，用以限制塞子后移的行程；所述塞子或滑塊上設置有限位筋條，所述限位筋條能與出水口周側的過水腔內周壁抵接配合，用以限制塞子前移的行程。

7.根據權利要求6所述的一種可自動復位的水路切換結構，其特征在于，位于過水腔內的轉軸設置有能同步轉動的兩個支臂，兩個支臂位于轉軸的兩旁側，所述支臂上設置有導槽，所述塞子或滑塊上設置有能在導槽內移動的導柱，所述轉軸的轉動能經導槽與導柱的配合帶動塞子的移動。

8.根據權利要求7所述的一種可自動復位的水路切換結構，其特征在于，位于過水腔上端與下端的本體設置有連接孔，所述轉軸能與兩個連接孔配合連接，所述轉軸與兩個連接孔間設置有密封環，所述轉軸一端能經過水腔上端的連接孔與驅動組件配合連接。

9.根據權利要求8所述的一種可自動復位的水路切換結構，其特征在于，還包括能與本體相連接的進水接頭，所述進水接頭的內部流道能與過水腔相連通。

10.根據權利要求9所述的一種可自動復位的水路切換結構，其特征在于，所述進水接頭的進水端外周設置有連接螺紋，位于進水接頭的進水端設置有省水片。

技術總結
本技術公開了一種可自動復位的水路切換結構，包括內部具有過水腔的本體，所述本體設有能與過水腔連通的兩個出水口，所述過水腔內設置有轉軸和兩個能移動的塞子，所述轉軸位于兩個塞子間，一個塞子對應一個出水口，所述轉軸的轉動能帶動兩個塞子做方向相反的移動，使其中一個塞子堵住一個出水口，另一個塞子脫離另一個出水口；還包括驅動組件，所述驅動組件能帶動轉軸轉動，所述驅動組件還與彈簧配合連接，以使驅動組件能進行復位，該結構可以在切換完后能自動復位，同時可以適用于一些空間比較小的產品結構上。

技術研發人員：林文坤
受保護的技術使用者：廈門建霖健康家居股份有限公司
技術研發日：20240703
技術公布日：2025/4/28
