本技術涉及門禁安裝，更具體地涉及一種門禁安裝結構。

背景技術：

1、智能門禁系統是一種新型的防護安全系統，智能門鎖為智能門禁系統中的一種安全鎖，其功能多樣、安全可靠，比如靠指紋解鎖、人臉識別即可打開門鎖等。

2、現有技術的不足之處：大多使用螺釘或者螺栓的方式安裝，這種安裝方式在拆卸的方式較為麻煩，在需要對門禁系統設備進行維修時較為不便；通過螺釘或者螺栓在長時間使用過程中，鐵釘或是螺栓容易生銹或者導致滑絲導致安裝不穩定，且在門禁裝置安裝完畢后，其角度較為固定，無法根據使用者需要對其進行角度調整，因此，需要提供一種門禁安裝結構來解決上述問題。

技術實現思路

1、為了克服現有技術的上述缺陷，本實用新型提供了一種門禁安裝結構，以解決上述背景技術中存在的問題。

2、本實用新型提供如下技術方案：一種門禁安裝結構，包括門禁裝置主體，所述門禁裝置主體的背面一側設有角度調節組件，所述角度調節組件的一側設有安裝組件，所述安裝組件包括u型限位架，所述u型限位架的內壁相對側均固定連接有電動伸縮桿，兩個所述電動伸縮桿的相對端均固定連接有按壓柱，兩個所述按壓柱的一端活動套接有安裝座，所述安裝座的一側開設有安裝槽，所述安裝槽的內壁一側固定連接有三個壓縮彈簧，所述安裝槽的內壁活動套接有卡塊，所述卡塊的靠近一側處固定套接有雙頭伸縮桿，所述雙頭伸縮桿的靠近兩端柱狀外壁均活動套接有緩沖彈簧；

3、優選的，所述卡塊的兩側均開設有柱狀槽，所述安裝槽的兩對立側均開設有卡槽，兩個所述柱狀槽與兩個卡槽的內壁大小與雙頭伸縮桿兩端外壁大小相適配。

4、優選的，所述角度調節組件包括u型座，所述u型座的中部活動套接有蝸桿，所述蝸桿的外壁嚙合有半渦輪，所述半渦輪的內壁固定套接有連接柱，所述連接柱的兩端均固定套接有環形限位塊。

5、優選的，兩個所述環形限位塊的靠近一側處均開設有環形限位槽，所述u型座的頂端兩側均固定連接有限位螺栓，兩個所述限位螺栓的外壁活動套接在兩個環形限位槽內。

6、優選的，所述u型座的一側固定連接有防護筒，所述防護筒的內部固定套接有正反電機，所述正反電機的傳動端貫穿防護筒與蝸桿的一端固定套接。

7、優選的，所述u型座的頂端兩側開設有弧狀槽，所述u型座頂端的兩個弧狀槽大小與環形限位塊的外壁相適配。

8、本實用新型的技術效果和優點：

9、1.本實用新型通過設有安裝組件，在需要對門禁裝置主體進行安裝時，移動門禁裝置主體與其一側的角度調節組件，將卡塊移動至安裝座一側的安裝槽內，在安裝槽內壁的擠壓下，雙頭伸縮桿的兩端在緩沖彈簧的彈性作用下收縮至柱狀槽內，進而帶動卡塊移動至安裝槽內，壓縮壓縮彈簧，當雙頭伸縮桿的兩端隨之移動至卡槽處時，在緩沖彈簧的彈性作用下，將雙頭伸縮桿的兩端彈起卡和在卡槽內，對卡塊完成固定，進而有利于對門禁裝置主體進行快速安裝，當需要對門禁裝置主體進行拆卸時，開啟電動伸縮桿，按壓u型限位架，進而使雙頭伸縮桿的兩端收縮至卡槽內，在壓縮彈簧的彈性作用下，將卡塊彈出，進而移動門禁裝置主體完成對門禁裝置主體的拆卸。

10、2.本實用新型通過設有角度調節組件，當需要對門禁裝置主體進行角度調節時，開啟防護筒內的正反電機帶動與之傳動連接的蝸桿轉動，進而帶動半渦輪轉動角度，在連接柱的固定連接下，帶動兩個環形限位塊轉動，環形限位塊一側的環形限位塊在u型座的限位作用下隨連接柱轉動，有利于對門禁裝置主體進行角度調節，滿足不同人群使用。

技術特征：

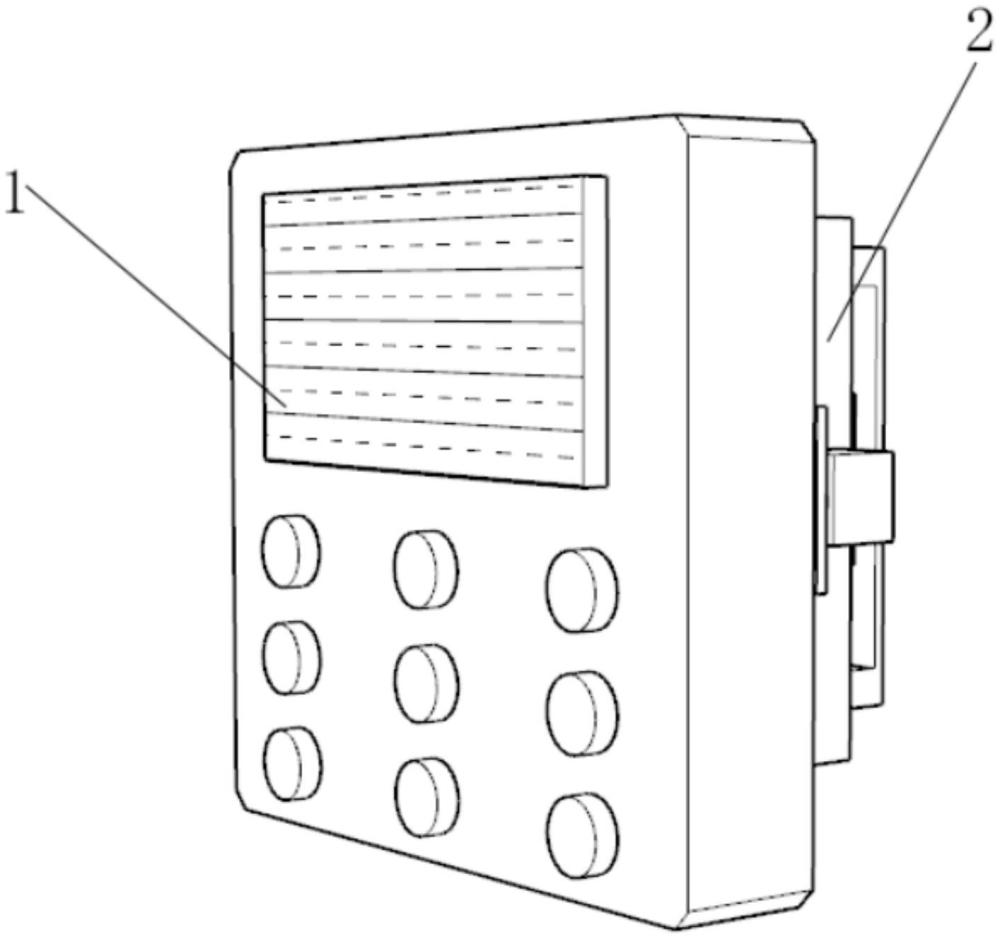

1.一種門禁安裝結構，包括門禁裝置主體(1)，其特征在于：所述門禁裝置主體(1)的背面一側設有角度調節組件(2)，所述角度調節組件(2)的一側設有安裝組件(3)，所述安裝組件(3)包括u型限位架(301)，所述u型限位架(301)的內壁相對側均固定連接有電動伸縮桿(302)，兩個所述電動伸縮桿(302)的相對端均固定連接有按壓柱(303)，兩個所述按壓柱(303)的一端活動套接有安裝座(304)，所述安裝座(304)的一側開設有安裝槽(305)，所述安裝槽(305)的內壁一側固定連接有三個壓縮彈簧(307)，所述安裝槽(305)的內壁活動套接有卡塊(310)，所述卡塊(310)的靠近一側處固定套接有雙頭伸縮桿(308)，所述雙頭伸縮桿(308)的靠近兩端柱狀外壁均活動套接有緩沖彈簧(309)。

2.根據權利要求1所述的一種門禁安裝結構，其特征在于：所述卡塊(310)的兩側均開設有柱狀槽(311)，所述安裝槽(305)的兩對立側均開設有卡槽(306)，兩個所述柱狀槽(311)與兩個卡槽(306)的內壁大小與雙頭伸縮桿(308)兩端外壁大小相適配。

3.根據權利要求1所述的一種門禁安裝結構，其特征在于：所述角度調節組件(2)包括u型座(203)，所述u型座(203)的中部活動套接有蝸桿(205)，所述蝸桿(205)的外壁嚙合有半渦輪(208)，所述半渦輪(208)的內壁固定套接有連接柱(209)，所述連接柱(209)的兩端均固定套接有環形限位塊(201)。

4.根據權利要求3所述的一種門禁安裝結構，其特征在于：兩個所述環形限位塊(201)的靠近一側處均開設有環形限位槽(202)，所述u型座(203)的頂端兩側均固定連接有限位螺栓(204)，兩個所述限位螺栓(204)的外壁活動套接在兩個環形限位槽(202)內。

5.根據權利要求3所述的一種門禁安裝結構，其特征在于：所述u型座(203)的一側固定連接有防護筒(207)，所述防護筒(207)的內部固定套接有正反電機(206)，所述正反電機(206)的傳動端貫穿防護筒(207)與蝸桿(205)的一端固定套接。

6.根據權利要求3所述的一種門禁安裝結構，其特征在于：所述u型座(203)的頂端兩側開設有弧狀槽，所述u型座(203)頂端的兩個弧狀槽大小與環形限位塊(201)的外壁相適配。

技術總結
本技術涉及門禁安裝技術領域，且公開了一種門禁安裝結構，包括門禁裝置主體，所述門禁裝置主體的背面一側設有角度調節組件，所述角度調節組件的一側設有安裝組件，所述安裝組件包括U型限位架，所述U型限位架的內壁相對側均固定連接有電動伸縮桿，當雙頭伸縮桿的兩端隨之移動至卡槽處時，在緩沖彈簧的彈性作用下，將雙頭伸縮桿的兩端彈起卡和在卡槽內，對卡塊完成固定，進而有利于對門禁裝置主體進行快速安裝，當需要對門禁裝置主體進行拆卸時，開啟電動伸縮桿，按壓U型限位架，進而使雙頭伸縮桿的兩端收縮至卡槽內，在壓縮彈簧的彈性作用下，將卡塊彈出，進而移動門禁裝置主體完成對門禁裝置主體的拆卸。

技術研發人員：李思洋,李佳威
受保護的技術使用者：深圳市森尼物聯科技有限公司
技術研發日：20240705
技術公布日：2025/4/28
