本技術涉及建筑工程,具體為一種裝配式管道支撐裝置。
背景技術:
1、市政工程管道是市政工程的重要組成部分,包括給水管道、采暖管道或燃?xì)夤艿赖缺姸囝愋?。管道系統在城市的運轉中扮演著不可或缺的角色。如給水管道用于輸送生活用水、生產用水、消防用水。燃?xì)夤艿烙糜趯⑷細廨斔头峙涞礁饔脩簦瑹崃艿拦┙o用戶取暖使用的熱水和蒸汽。在市政工程管道的安裝過程中,管道支架的敷設尤為重要,在建設成本中占有較大比例。管道安裝需要考慮管道敷設的高度、坡度,承受管道產生的各類荷載。管道支架通常分為滑動支架和固定支架等類型,滑動支架數量較多,主要用于承擔管道自重及其輸送介質的重量,以及垂直于管道方向的風荷載等側向力,沿管道方向的溫度應力會造成管道在支架上產生滑移。
2、滑動支架在所有的管道支架類型中,是需求最多的種類,不僅要能夠承受管道豎向荷載和風荷載,又要允許管道在管線方向產生由于溫度應力造成的自由位移。目前多采用鋼支架來滿足上述功能需求。鋼支架通常由型鋼在工廠焊接成型,具有固定的高度,現場吊裝到位并通過地腳螺栓固定后,能夠承受管道自重等豎向荷載和水平風荷載。缺點是此類管道支撐方式不夠靈活,主要表現在以下幾個方面:
3、首先,承擔管道自重和風荷載的傳統滑動支架由型鋼焊接而成,為單片支架,高度固定且無法調節,當管道有高度或坡度的調整要求時,原有支架只能廢棄后重新加工制作。
4、其次,傳統的滑動支架,為實現管道在管線方向的自由位移,采用的方法通常是在管道下部設置鋼制管托,并將管托放置于支架頂部橫梁上,管道在管托上部滑動,或者管道連同管托在支架頂部橫梁上滑動。由于管道的自重較大,產生的滑動摩擦力也較大,反復摩擦容易造成管壁磨損,影響管道的使用壽命。
5、此外,傳統的支架由工廠一次加工成型,支架的重量和體量都很大,成品支架需要運送到現場進行吊裝作業,在運輸和施工安裝方面都較為困難。
6、最后,傳統管道支架通常無法重復利用,一旦施工完成后,維修和更換都非常困難,正常情況下也沒有回收再次利用的可能。
技術實現思路
1、本實用新型的目的在于提供一種裝配式管道支撐裝置,采用裝配式設計,可靈活調整支撐高度和坡度,施工作業安全高效便捷,拆卸安裝靈活,可重復利用。
2、為實現上述的技術效果,本實用新型一種裝配式管道支撐裝置包括有支撐柱ⅰ、支撐柱ⅱ和底座,支撐柱ⅰ設有兩個,兩個支撐柱ⅰ對稱,支撐柱ⅱ設有兩個,兩個支撐柱ⅱ對稱,兩個支撐柱ⅰ均設在兩個支撐柱ⅱ之間,兩個支撐柱ⅰ分別貼合在兩個支撐柱ⅱ相互靠近的面上,兩個支撐柱ⅰ底部均轉動連接有底座,連接兩個支撐柱ⅰ的兩個底座固定連接在基礎頂面上,兩個支撐柱ⅱ底部均轉動連接有底座,連接兩個支撐柱ⅱ的兩個底座固定連接在基礎頂面上,兩個支撐柱ⅰ與兩個支撐柱ⅱ中部共同連接有連接桿,兩個支撐柱ⅰ與兩個支撐柱ⅱ形成“x”形,兩個支撐柱ⅰ上部共同連接有支撐桿ⅰ,兩個支撐柱ⅱ上部連接有支撐桿ⅱ,管道擔接在支撐桿ⅰ和支撐桿ⅱ上。
3、進一步的,所述的支撐柱ⅰ中部設有腰型槽ⅰ,腰型槽ⅰ沿支撐柱ⅰ長度方向設置,所述的支撐柱ⅱ上設有腰型槽ⅱ,腰型槽ⅱ沿支撐柱ⅱ長度方向設置,連接桿貫穿兩個支撐柱ⅰ的兩個腰型槽ⅰ和兩個支撐柱ⅱ的兩個腰型槽ⅱ,連接桿為螺桿,連接桿上連接有四個螺母,兩個螺母夾持在兩個支撐柱ⅰ相互靠近的面上,另外兩個螺母夾持在兩個支撐柱ⅱ相互遠離的面上,相互貼合的一個支撐柱ⅰ和一個支撐柱ⅱ被兩個螺母夾持固定。
4、進一步的,所述的底座包括有底板和立板,立板設有兩個,兩個立板平行,兩個立板均固定連接在底板頂面上,底板底面固定連接在基礎頂面上,兩個立板上均設有軸孔ⅰ,所述的支撐柱ⅰ下部設有底孔ⅰ,底孔ⅰ與兩個軸孔ⅰ上共同插接有螺桿軸,底孔ⅰ兩側均連接有螺母,螺母連接在螺桿軸上,兩個立板相背離的面上均連接有螺母,螺母連接在螺桿軸上。
5、進一步的,所述的支撐柱ⅱ下部設有底孔ⅱ,底孔ⅱ與兩個軸孔ⅰ上共同插接有螺桿軸,底孔ⅱ兩側均連接有螺母,螺母連接在螺桿軸上,兩個立板相背離的面上均連接有螺母,螺母連接在螺桿軸上。
6、進一步的,所述的支撐柱ⅰ上部設有頂孔ⅰ,兩個支撐柱ⅰ上部的頂孔ⅰ同軸,兩個頂孔ⅰ內共同插接有支撐桿ⅰ,支撐桿ⅰ為螺桿,每個頂孔ⅰ兩側均連接有螺母,螺母連接在支撐桿ⅰ上,支撐柱ⅰ夾持在兩個螺母之間。
7、進一步的,所述的支撐柱ⅱ上部設有頂孔ⅱ,兩個支撐柱ⅱ上部的頂孔ⅱ同軸,兩個頂孔ⅱ內共同插接有支撐桿ⅱ,支撐桿ⅱ為螺桿,每個頂孔ⅱ兩側均連接有螺母,螺母連接在支撐桿ⅱ上,支撐柱ⅱ夾持在兩個螺母之間。
8、進一步的,所述的支撐桿ⅰ上轉動連接有支撐輪,支撐輪中心設有軸孔ⅱ,軸孔ⅱ套接在支撐桿ⅰ上,軸孔ⅱ兩側均連接有螺母,螺母連接在支撐桿ⅰ上,支撐輪夾持在兩個螺母之間,管道擔接在支撐輪外壁上;所述的支撐桿ⅱ上轉動連接有支撐輪,軸孔ⅱ套接在支撐桿ⅱ上,軸孔ⅱ兩側均連接有螺母,螺母連接在支撐桿ⅱ上,支撐輪夾持在兩個螺母之間,管道擔接在支撐輪外壁上。
9、進一步的,所述的支撐柱ⅰ上部設有多個頂孔ⅰ,多個頂孔ⅰ沿支撐柱ⅰ長度方向設置;所述的支撐柱ⅱ上部設有多個頂孔ⅱ,多個頂孔ⅱ沿支撐柱ⅱ長度方向設置。
10、優選的,所述的支撐輪外壁上設有支撐槽,管道擔接在支撐槽內,支撐槽為圓弧槽。
11、優選的,所述的支撐柱ⅰ為槽鋼,底孔ⅰ、腰型槽ⅰ和頂孔ⅰ均設在槽鋼腹板上;所述的支撐柱ⅱ為槽鋼,底孔ⅱ、腰型槽ⅱ和頂孔ⅱ均設在槽鋼腹板上;相互疊合的支撐柱ⅰ和支撐柱ⅱ的槽鋼的腹板外側相互貼合,相互疊合的支撐柱ⅰ和支撐柱ⅱ的槽鋼開口方向相互背離。
12、本實用新型的有益效果是:
13、兩個支撐柱ⅰ與兩個支撐柱ⅱ相互交叉形成?“x”形,交叉的位置不同,可以使得上部的支撐桿組合形成不同的空間位置對應關系,能夠滿足管道各種支撐高度和支撐坡度的需要,連接桿穿過腰型槽ⅰ和腰型槽ⅱ形成固定連接,安裝簡單快捷。
14、轉動連接的支撐輪將傳統滑動支架承受的滑動摩擦力變?yōu)闈L動摩擦力,減小了滑動摩擦對管道和支撐結構的不利影響,能夠延長管道使用壽命;支撐槽的弧度可根據管道實際尺寸確定,磨損后可隨時更換。
15、本實用新型除底座以外,其余零部件可加工成不同的標準規格,為構件的重復可利用提供條件,充分發揮裝配式構件少規格、多組合的特點。
16、本實用新型采用裝配式設計,能夠克服傳統支架安裝后無法靈活調整支撐高度和坡度的弊端,減小了管道與支架之間產生的磨損,采用工廠加工、現場組裝的裝配式安裝工藝,安裝簡單拆卸靈活,能夠回收重復利用,降低建設成本。

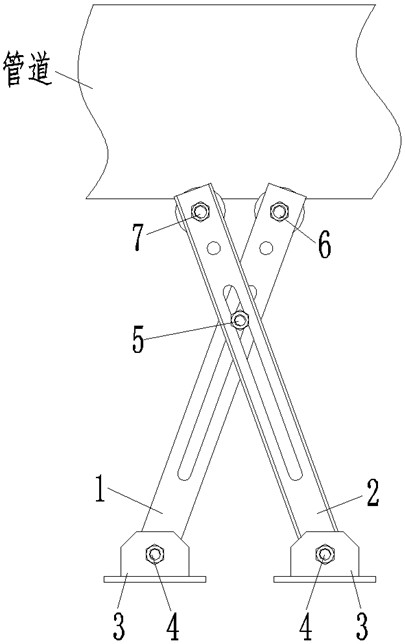

1.一種裝配式管道支撐裝置,其特征在于:包括有支撐柱?。?)、支撐柱ⅱ(2)和底座(3),支撐柱?。?)設有兩個,兩個支撐柱ⅰ(1)對稱,支撐柱ⅱ(2)設有兩個,兩個支撐柱ⅱ(2)對稱,兩個支撐柱?。?)均設在兩個支撐柱ⅱ(2)之間,兩個支撐柱ⅰ(1)分別貼合在兩個支撐柱ⅱ(2)相互靠近的面上,兩個支撐柱?。?)底部均轉動連接有底座(3),連接兩個支撐柱ⅰ(1)的兩個底座(3)固定連接在基礎頂面上,兩個支撐柱ⅱ(2)底部均轉動連接有底座(3),連接兩個支撐柱ⅱ(2)的兩個底座(3)固定連接在基礎頂面上,兩個支撐柱ⅰ(1)與兩個支撐柱ⅱ(2)中部共同連接有連接桿(5),兩個支撐柱?。?)與兩個支撐柱ⅱ(2)形成“x”形,兩個支撐柱ⅰ(1)上部共同連接有支撐桿ⅰ(6),兩個支撐柱ⅱ(2)上部連接有支撐桿ⅱ(7),管道擔接在支撐桿?。?)和支撐桿ⅱ(7)上;所述的支撐柱?。?)中部設有腰型槽?。?02),腰型槽?。?02)沿支撐柱ⅰ(1)長度方向設置,所述的支撐柱ⅱ(2)上設有腰型槽ⅱ(202),腰型槽ⅱ(202)沿支撐柱ⅱ(2)長度方向設置,連接桿(5)貫穿兩個支撐柱?。?)的兩個腰型槽ⅰ(102)和兩個支撐柱ⅱ(2)的兩個腰型槽ⅱ(202),連接桿(5)為螺桿,連接桿(5)上連接有四個螺母,兩個螺母夾持在兩個支撐柱ⅰ(1)相互靠近的面上,另外兩個螺母夾持在兩個支撐柱ⅱ(2)相互遠離的面上,相互貼合的一個支撐柱ⅰ(1)和一個支撐柱ⅱ(2)被兩個螺母夾持固定。
2.根據權利要求1所述的一種裝配式管道支撐裝置,其特征在于:所述的底座(3)包括有底板(301)和立板(302),立板(302)設有兩個,兩個立板(302)平行,兩個立板(302)均固定連接在底板(301)頂面上,底板(301)底面固定連接在基礎頂面上,兩個立板(302)上均設有軸孔?。?03),所述的支撐柱?。?)下部設有底孔ⅰ(101),底孔?。?01)與兩個軸孔?。?03)上共同插接有螺桿軸(4),底孔ⅰ(101)兩側均連接有螺母,螺母連接在螺桿軸(4)上,兩個立板(302)相背離的面上均連接有螺母,螺母連接在螺桿軸(4)上。
3.根據權利要求2所述的一種裝配式管道支撐裝置,其特征在于:所述的支撐柱ⅱ(2)下部設有底孔ⅱ(201),底孔ⅱ(201)與兩個軸孔?。?03)上共同插接有螺桿軸(4),底孔ⅱ(201)兩側均連接有螺母,螺母連接在螺桿軸(4)上,兩個立板(302)相背離的面上均連接有螺母,螺母連接在螺桿軸(4)上。
4.根據權利要求3所述的一種裝配式管道支撐裝置,其特征在于:所述的支撐柱?。?)上部設有頂孔ⅰ(103),兩個支撐柱?。?)上部的頂孔?。?03)同軸,兩個頂孔?。?03)內共同插接有支撐桿?。?),支撐桿ⅰ(6)為螺桿,每個頂孔ⅰ(103)兩側均連接有螺母,螺母連接在支撐桿ⅰ(6)上,支撐柱?。?)夾持在兩個螺母之間。
5.根據權利要求4所述的一種裝配式管道支撐裝置,其特征在于:所述的支撐柱ⅱ(2)上部設有頂孔ⅱ(203),兩個支撐柱ⅱ(2)上部的頂孔ⅱ(203)同軸,兩個頂孔ⅱ(203)內共同插接有支撐桿ⅱ(7),支撐桿ⅱ(7)為螺桿,每個頂孔ⅱ(203)兩側均連接有螺母,螺母連接在支撐桿ⅱ(7)上,支撐柱ⅱ(2)夾持在兩個螺母之間。
6.根據權利要求5所述的一種裝配式管道支撐裝置,其特征在于:所述的支撐桿?。?)上轉動連接有支撐輪(8),支撐輪(8)中心設有軸孔ⅱ(801),軸孔ⅱ(801)套接在支撐桿?。?)上,軸孔ⅱ(801)兩側均連接有螺母,螺母連接在支撐桿?。?)上,支撐輪(8)夾持在兩個螺母之間,管道擔接在支撐輪(8)外壁上;所述的支撐桿ⅱ(7)上轉動連接有支撐輪(8),軸孔ⅱ(801)套接在支撐桿ⅱ(7)上,軸孔ⅱ(801)兩側均連接有螺母,螺母連接在支撐桿ⅱ(7)上,支撐輪(8)夾持在兩個螺母之間,管道擔接在支撐輪(8)外壁上。
7.根據權利要求6所述的一種裝配式管道支撐裝置,其特征在于:所述的支撐柱?。?)上部設有多個頂孔?。?03),多個頂孔?。?03)沿支撐柱?。?)長度方向設置;所述的支撐柱ⅱ(2)上部設有多個頂孔ⅱ(203),多個頂孔ⅱ(203)沿支撐柱ⅱ(2)長度方向設置。
8.根據權利要求6所述的一種裝配式管道支撐裝置,其特征在于:所述的支撐輪(8)外壁上設有支撐槽(802),管道擔接在支撐槽(802)內,支撐槽(802)為圓弧槽。
9.根據權利要求8所述的一種裝配式管道支撐裝置,其特征在于:所述的支撐柱?。?)為槽鋼,底孔ⅰ(101)、腰型槽?。?02)和頂孔?。?03)均設在槽鋼腹板上;所述的支撐柱ⅱ(2)為槽鋼,底孔ⅱ(201)、腰型槽ⅱ(202)和頂孔ⅱ(203)均設在槽鋼腹板上;相互疊合的支撐柱ⅰ(1)和支撐柱ⅱ(2)的槽鋼的腹板外側相互貼合,相互疊合的支撐柱?。?)和支撐柱ⅱ(2)的槽鋼開口方向相互背離。
