本發明涉及流體壓力執行機構，特別涉及一種雙彈簧控制的降噪減壓閥。

背景技術：

1、減壓閥是一種重要的流體壓力控制裝置，可將閥前管路較高的液體壓力減少至閥后管路所需的水平，以保護下游設備和管道免受過高壓力的損害，確保系統的安全穩定運行。這種閥門在供水系統中被廣泛應用。

2、傳統減壓閥的降壓原理是閥體上的壓力執行機構控制閥芯與閥體內閥口之間的開合度，改變閥體內流體傳輸?shù)墓?jié)流面積，使流體的流速及流體的動能改變，造成不同的壓力損失，達到減壓的目的，以維持閥體出口壓力的恒定。

3、現今減壓閥上的壓力執行機構主要分為介質壓力驅動和外部動力驅動兩種模式，其中在介質壓力驅動式的壓力執行機構中，主要依靠簧片（膜片）接收和反饋壓力，配合壓力彈簧即可根據閥體上進口流體壓力的變化進行閥芯的驅動，保障出口壓力的恒定；但在實際使用中發現，這種依靠自身具有彈性形變能力的片狀結構接收和反饋介質壓力存在以下問題：

4、簧片在殼體上密封安裝的操作難度大，同時密封性難以保障，影響使用穩定性的同時增大后續維保難度；

5、簧片在長時間使用后容易出現彈性疲勞，影響對介質壓力傳遞的準確性和及時性，并且使用壽命較短，增加維護頻率，影響使用效果。

技術實現思路

1、本發明的目的在于提供一種雙彈簧控制的降噪減壓閥，以解決上述背景技術中提出的問題。

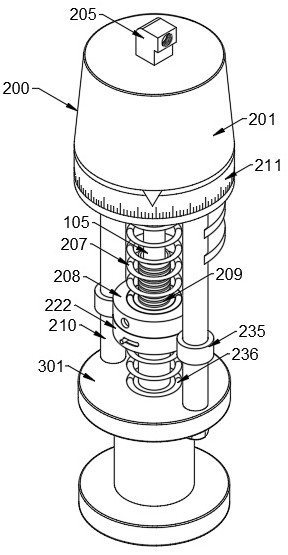

2、為實現上述目的，本發明提供如下技術方案：一種雙彈簧控制的降噪減壓閥，包括閥體、滑動連接于閥體內部的閥芯和驅動閥芯豎向移動改變閥體內節流面積的執行機構，所述執行機構包括：

3、外殼體，所述外殼體內部設有與上方連通的壓力腔，所述外殼體頂端固定連接有用于輔助介質進入壓力腔的介質輸入接頭；

4、壓力活塞，所述壓力活塞靠近介質輸入接頭的一側呈圓球面，所述壓力活塞外周壁固定連接有與壓力腔內壁密封貼合的密封圈；

5、供壓機構，所述供壓機構設置于外殼體和閥芯之間，所述供壓機構為密封圈提供阻力使密封圈被驅動帶動閥芯運動需提供對應壓力值。

6、優選的，所述閥體兩側設有呈對立分布的輸入腔和輸出腔，所述輸入腔和輸出腔之間且位于閥芯正下方位置設有連通輸入腔和輸出腔的節流孔；

7、所述閥芯背離節流孔的一側固定連接有閥桿，所述閥體與供壓機構之間固定設有穩定器，所述穩定器包括：

8、中空殼體，所述中空殼體為空腔結構，所述閥桿頂部依次貫穿閥體和中空殼體并延伸至上方位置；

9、連接滑座，所述連接滑座滑動連接于中空殼體的空腔內，且所述連接滑座與閥桿外壁固定連接；

10、穩定彈簧，所述穩定彈簧活動套設于閥桿外壁，所述穩定彈簧固定連接于連接滑座和中空殼體的空腔底部之間，所述穩定彈簧用于引導閥桿穩定移動。

11、優選的，所述供壓機構包括；

12、調壓彈簧，所述調壓彈簧頂端設有上彈簧座，所述上彈簧座與壓力活塞之間固定連接有活塞桿；

13、外螺紋管，所述外螺紋管為兩端連通的中空結構，所述閥桿頂部穿過外螺紋管內腔與上彈簧座固定連接；

14、調壓螺母，所述調壓螺母螺紋連接于外螺紋管外壁并支撐調壓彈簧的底部，所述調壓螺母用于調節調壓彈簧的初始?jí)嚎s量；

15、支撐柱，所述支撐柱至少為兩個且間隔分布于執行機構和穩定器之間，所述支撐柱用于外殼體的固定支撐。

16、優選的，所述外殼體與調壓螺母之間位置設有用于顯示調壓螺母調節量的顯示機構，所述顯示機構包括：

17、外刻度環，所述外刻度環為外周壁帶有刻度線的內齒環形結構，所述外刻度環轉動連接于外殼體底端；

18、驅動立柱，所述驅動立柱底部呈圓頭狀并轉動連接有滾珠，所述驅動立柱底部通過滾珠與調壓螺母頂端活動貼合；

19、增大齒輪，所述增大齒輪嚙合連接于外刻度環內壁，所述增大齒輪用于驅動外刻度環轉動；

20、換向傳動件，所述換向傳動件設置于驅動立柱和增大齒輪之間，所述換向傳動件用于將驅動立柱豎直運動提供的推力轉換為驅動增大齒輪轉動的旋轉力。

21、優選的，所述換向傳動件包括：

22、旋轉管，所述旋轉管頂部與增大齒輪固定連接，所述驅動立柱頂部延伸至旋轉管內腔，所述旋轉管中部轉動連接有第一牛角架，所述第一牛角架兩端分別與兩個支撐柱外壁固定連接；

23、螺旋通道，所述螺旋通道開設于旋轉管內壁，所述驅動立柱外壁固定連接有驅動凸塊，所述驅動凸塊端部延伸至螺旋通道內。

24、優選的，所述第一牛角架下方設有與兩個支撐柱外壁相固定的第二牛角架，所述第二牛角架中部開設有與驅動立柱相適配的傳輸通孔，所述第二牛角架的傳輸通孔內壁固定連接有引導凸塊，所述驅動立柱外壁開設有直線導槽，所述引導凸塊的端部與直線導槽內壁滑動連接。

25、優選的，所述調壓螺母中部開設有與外螺紋管相適配的內螺紋孔，所述調壓螺母遠離調壓彈簧的一側開設有內齒槽，所述調壓螺母?jìng)?cè)壁開設有輔助卡槽，所述手動桿的底端設有定位機構，所述定位機構與穩定器之間固定連接有頂升彈簧，所述頂升彈簧用于為定位機構與調壓螺母上的內齒槽位置咬合提供推力。

26、優選的，所述定位機構包括：

27、抗震座，所述抗震座內腔從上至下依次設置有升降腔和轉動腔，所述抗震座頂端開設有與升降腔相連通的連接通槽；

28、異形升降座，所述異形升降座位于升降腔內并能沿抗震座軸向移動，所述異形升降座遠離轉動腔的一側固定連接有與連接通槽相匹配的不完全齒環，所述異形升降座底部開設有錐面通槽，所述不完全齒環外周壁呈與內齒槽相適配的鋸齒狀；

29、轉動座，所述轉動座位于轉動腔內并能沿抗震座徑向轉動，所述轉動座頂端且位于錐面通槽正下方位置處固定連接有圓頭凸塊，所述轉動座外周壁固定連接有手動桿，所述抗震座外周壁開設有撥動開槽，所述手動桿端部延伸至撥動開槽外部。

30、優選的，所述異形升降座外壁一體成型有柱體部，所述升降腔的形狀與異形升降座和柱體部組合的形狀相匹配，所述抗震座外壁固定連接有連接滑套，所述連接滑套滑動套接于支撐柱外壁。

31、優選的，所述輸入腔內設有降噪機構，所述降噪機構包括：

32、消音板，所述消音板外壁遍布開設有連通消音板兩側的第一消音孔；

33、消音筒，所述消音筒固定連接于輸入腔內并包裹節流孔的端口位置，所述消音筒外壁遍布開設有連通消音筒內外兩側的第二消音孔，所述第一消音孔和消音筒內徑沿流體流流動方向逐漸增大。

34、相較于現有技術，本發明的技術效果：

35、（1）本發明在執行機構的組成結構中，采用壓力活塞和密封圈與外殼體的壓力腔滑動配合，實現活塞式驅動，相較彈性片狀結構驅動，不僅密封性好，驅動過程穩定，提升執行機構驅動閥芯運動實現節流面積調節的精度，同時在流體提供驅動壓力擠壓密封圈時利用壓力活塞呈圓球面的流線形，流體能夠更好地貼合壓力活塞表面流動，減少渦旋和湍流的產生，有助于降低噪音，使用壽命長，方便維護，提升減壓閥的使用品質。

36、（2）本發明在執行機構的供壓機構中，通過調壓彈簧、調壓螺母和外螺紋管的配合，使調壓彈簧的預緊力可通過調壓螺母的旋轉進行調節，提高供壓機構對執行機構供給的壓力大小調節更加便捷、高效；并且通過調壓螺母底端設置成帶內齒槽的形狀特征，調壓螺母底端位置的定位機構配合，可通過定位機構中不完全齒環與內齒槽咬合達到對調壓螺母徑向轉動的限位，可避免減壓閥整體工作過程中產生震動導致調壓螺母發生偏轉而影響調壓彈簧提供的預緊力精度的問題產生，使供壓機構對壓力活塞提供的壓力值更加精確、穩定。

37、（3）本發明通過在供壓機構和執行機構之間設置顯示機構，可使調壓螺母在升降調節調壓彈簧壓縮量的過程中，帶動驅動立柱升降，利用換向傳動件將驅動立柱的升降運動轉換為旋轉運動并擴大，使增大齒輪轉動外刻度環轉動更大角度，如此則可使調壓彈簧的伸縮量數值被放大后顯示，方便觀察調節數值，從而使供壓機構供壓壓力的調節操作更加便捷、高效。
