本技術涉及地理測繪，具體為一種地理測繪用多功能全站儀。

背景技術：

1、地理測繪是一種對地理信息的采集、測量、繪圖和編制技術，地理測繪不僅僅提供基礎的地理信息，還能夠提供決策支持、監測環境變化、指導救援行動等，在眾多領域都有著廣泛的應用。而全站儀是一種集成了電子測角、電子測距、數據處理等多種功能的現代化測量儀器，它主要由電子測角、電子測距、電子計算和數據存儲單元組成，能夠實現對目標的快速、高精度測量，因此全站儀在地理測繪中的應用非常廣泛，它可以用于地形圖的制作、土地規劃、建筑工程、道路施工等多個領域，是現代地理測繪技術不可或缺的一部分。

2、根據檢索，中國專利文獻，公告號：cn212645715u，公開了一種地理測繪用全站儀，通過在提手上設置有夾持裝置，通過夾持裝置對提手進行夾持，能夠將安裝箱安裝到全站儀本體上，夾持裝置不再對提手夾持時，能夠將安裝箱從提手到拆卸，從而使安裝箱的安裝和拆卸更加便捷。但是該裝置在實際使用過程中由于支架的長度是固定的，因此在不同情況下難以調整全站儀至相應的高度；并且該裝置在支架安裝好后需要繼續調整全站儀高度時，也只能重新對支架的位置進行調整，由于全站儀在架設時需要經過對中、調平等步驟，因此重新調整支架不僅影響了裝置的精準度，同時也降低了整體的工作效率。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種地理測繪用多功能全站儀，具備雙重調節裝置高度、操作方便、提高工作效率的優點，解決了上述技術問題。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種地理測繪用多功能全站儀，包括底座，所述底座的頂面安裝有調節座，所述調節座的頂面固定安裝有全站儀本體，所述底座的內部安裝有移動板和第一螺紋桿，所述移動板的頂面固定安裝有支撐柱，所述底座的外側面安裝有旋轉座，所述旋轉座的底面固定安裝有滑軌，所述滑軌的內部滑動安裝有腳架板，所述滑軌的外側面固定安裝有套板，所述套板的右側面螺紋連接有第二螺紋桿。

5、優選的，所述支撐柱的數量設置有四個，且四個所述支撐柱的頂端均固定連接于調節座的底面上。

6、通過上述技術方案，在安裝架設全站儀本體時，將四個支撐柱和調節座的底面進行連接，進而可以有效地將其穩定安裝在底座的頂面上，提高了裝置整體的穩定性。

7、優選的，所述底座的內部設置有限位滑槽，所述移動板滑動安裝于限位滑槽的內部，且所述第一螺紋桿螺紋連接于移動板的內部。

8、通過上述技術方案，在轉動第一螺紋桿時，第一螺紋桿可以帶動移動板在限位滑槽的內部進行移動，進而可以有效的帶動支撐柱、調節座以及全站儀本體在豎直方向進行移動，因此在架設好全站儀本體后也能再次調整其高度，提高了裝置整體的實用性和便利性；同時限位滑槽也能有效的限制移動板移動的位置，以防止發生脫落等情況，提高了裝置整體的穩定性。

9、優選的，所述旋轉座和所述腳架板的數量均設置有三個，所述滑軌的數量設置有六個，三個所述腳架板分別對應滑動安裝于六個滑軌的內部。

10、通過上述技術方案，通過三個旋轉座可以分別在底座的內部進行轉動，進而可以調整滑軌以及腳架板等零件的開合角度，通過三個腳架板分別在六個滑軌的內部進行滑動，進而可以初步調整裝置整體的架設高度，提高了裝置整體的實用性。

11、優選的，所述套板和所述第二螺紋桿的數量均設置有三個。

12、通過上述技術方案，當腳架板在滑軌的內部滑動到一定位置時轉動第二螺紋桿，第二螺紋桿可以有效的對腳架板進行擠壓并固定，同理可以有效的固定住三個腳架板在滑軌內部的位置，為裝置的穩定架設提供了保障；當需要進行收納時即可反轉第二螺紋桿，進而可以使腳架板收回至滑軌的內部，提高了整體的便捷性。

13、優選的，所述腳架板外側面靠近頂端的位置設置有限位塊，所述腳架板外側面靠近底端的位置設置有踏板。

14、通過上述技術方案，限位塊可以有效的限制腳架板在滑軌內部滑動的位置，以防止發生脫落等情況，而踏板則可以方便工作人員將腳架板踩壓并插入至泥土等地面的內部，使裝置整體的架設更加穩固。

15、與現有技術相比，本實用新型提供了一種地理測繪用多功能全站儀，具備以下有益效果：

16、1、本實用新型通過三個旋轉座可以分別在底座的內部進行轉動，進而可以調整滑軌以及腳架板等零件的開合角度，通過三個腳架板分別在六個滑軌的內部進行滑動，進而可以初步調整裝置整體的架設高度，當腳架板在滑軌的內部滑動到一定位置時轉動第二螺紋桿，第二螺紋桿可以有效的對腳架板進行擠壓并固定，同理可以有效的固定住三個腳架板在滑軌內部的位置，為裝置的穩定架設提供了保障；同時限位塊可以有效的限制腳架板在滑軌內部滑動的位置，以防止發生脫落等情況，而踏板則可以方便工作人員將腳架板踩壓并插入至泥土等地面的內部，使裝置整體的架設更加穩固。

17、2、本實用新型通過將四個支撐柱和調節座的底面進行連接，進而可以有效地將其穩定安裝在底座的頂面上；在進行對中和調平后，當裝置仍需要架設更高的高度即可轉動第一螺紋桿，第一螺紋桿可以帶動移動板在限位滑槽的內部進行移動，進而可以有效的帶動支撐柱、調節座以及全站儀本體在豎直方向進行移動，因此在架設好全站儀本體后也能再次調整其高度，提高了裝置整體的實用性和便利性；同時限位滑槽也能有效的限制移動板移動的位置，以防止發生脫落等情況，提高了裝置整體的穩定性。

技術特征：

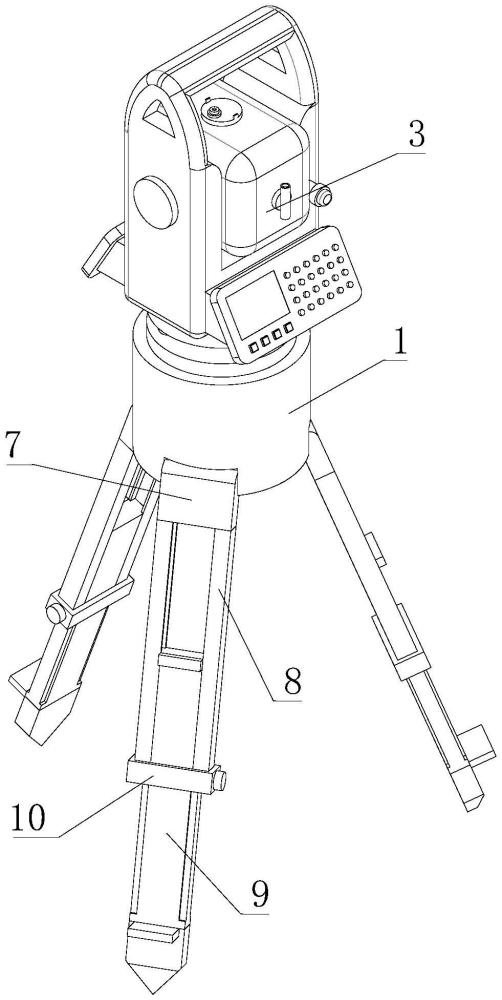

1.一種地理測繪用多功能全站儀，包括底座(1)，其特征在于：所述底座(1)的頂面安裝有調節座(2)，所述調節座(2)的頂面固定安裝有全站儀本體(3)，所述底座(1)的內部安裝有移動板(4)和第一螺紋桿(5)，所述移動板(4)的頂面固定安裝有支撐柱(6)，所述底座(1)的外側面安裝有旋轉座(7)，所述旋轉座(7)的底面固定安裝有滑軌(8)，所述滑軌(8)的內部滑動安裝有腳架板(9)，所述滑軌(8)的外側面固定安裝有套板(10)，所述套板(10)的右側面螺紋連接有第二螺紋桿(11)。

2.根據權利要求1所述的一種地理測繪用多功能全站儀，其特征在于：所述支撐柱(6)的數量設置有四個，且四個所述支撐柱(6)的頂端均固定連接于調節座(2)的底面上。

3.根據權利要求1所述的一種地理測繪用多功能全站儀，其特征在于：所述底座(1)的內部設置有限位滑槽(12)，所述移動板(4)滑動安裝于限位滑槽(12)的內部，且所述第一螺紋桿(5)螺紋連接于移動板(4)的內部。

4.根據權利要求1所述的一種地理測繪用多功能全站儀，其特征在于：所述旋轉座(7)和所述腳架板(9)的數量均設置有三個，所述滑軌(8)的數量設置有六個，三個所述腳架板(9)分別對應滑動安裝于六個滑軌(8)的內部。

5.根據權利要求1所述的一種地理測繪用多功能全站儀，其特征在于：所述套板(10)和所述第二螺紋桿(11)的數量均設置有三個。

6.根據權利要求1所述的一種地理測繪用多功能全站儀，其特征在于：所述腳架板(9)外側面靠近頂端的位置設置有限位塊(13)，所述腳架板(9)外側面靠近底端的位置設置有踏板(14)。

技術總結
本技術涉及地理測繪技術領域，且公開了一種地理測繪用多功能全站儀，包括底座，底座的頂面安裝有調節座，調節座的頂面安裝有全站儀本體，底座的內部安裝有移動板和第一螺紋桿，移動板的頂面固定安裝有支撐柱，底座的外側面安裝有旋轉座。本技術通過三個旋轉座可以分別在底座的內部進行轉動，進而可以調整滑軌以及腳架板等零件的開合角度，通過三個腳架板分別在六個滑軌的內部進行滑動，進而可以初步調整裝置整體的架設高度，當腳架板在滑軌的內部滑動到一定位置時轉動第二螺紋桿，第二螺紋桿可以有效的對腳架板進行擠壓并固定，同理可以有效的固定住三個腳架板在滑軌內部的位置，為裝置的穩定架設提供了保障。
