本技術涉及frpp加筋管，具體是一種frpp加筋管。

背景技術：

1、frpp加筋管是一種以增強聚丙烯為主要原料，通過特殊工藝在管體外壁設置加強筋的管材，frpp加筋管具有以下特點和優勢，加筋結構顯著提高了管材的環剛度和抗壓能力，能夠承受較大的外部荷載，frpp材料本身具有良好的耐化學腐蝕性，能在惡劣的環境中長時間使用，現有的frpp加筋管一般都是通過板材進行s形繞卷后，并對連接處進行熱熔連接形成管體，現有的用于施工frpp加筋管的板材左右兩側搭接的位置缺乏彼此嵌入的結構，從而導致在后期使用過程中，連接位置的結構強度較為薄弱，有一定概率會出現滲漏的現象，結構強度不高，耐高壓性較差。

技術實現思路

1、本實用新型的目的在于提供一種frpp加筋管，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種frpp加筋管，包括板材，所述板材為s形繞卷形成frpp加筋管，所述板材頂部設置有凸起，所述凸起外壁配合插接安裝護套，所述凸起設置為u形，所述板材底部左右兩側為對接棱板，兩個所述對接棱板內壁均開設有通氣孔，兩個所述對接棱板左右對稱分布，左側所述對接棱板左側外壁設有插板，右側所述對接棱板右側外壁設有插槽，所述插板和插槽配合插接連接。

4、在本實用新型的一種優選實施方式中，所述凸起內壁開設有通孔，所述通孔為u形，所述通孔頂部為半圓形，所述通孔左右兩側底端邊角處設置為圓角。

5、在本實用新型的一種優選實施方式中，所述凸起外壁均勻固定連接有卡棱，所述護套內壁均勻開設有卡槽，所述卡槽內壁與卡棱外壁配合插接。

6、在本實用新型的一種優選實施方式中，所述護套內壁設置有熱熔層，所述護套與凸起外壁之間通過熱熔后插接形成一體式結構。

7、在本實用新型的一種優選實施方式中，所述對接棱板和凸起的底部外壁均設置為光滑面，所述對接棱板內壁開設有緩沖孔，所述緩沖孔左右兩側內壁設置有左右交叉分布的緩沖棱。

8、在本實用新型的一種優選實施方式中，所述凸起和對接棱板的表面均勻敷設有第二熱熔層，插板和插槽在插接時第二熱熔層加熱融合形成一體式結構。

9、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

10、1.通過在板材的左右兩側外壁設置左右對稱分布的兩個對接棱板，從而使得在對板材進行繞卷形成frpp加筋管的過程中，能夠有效增強對接棱板之間對接的強度和提高對接后使用壽命，提高了防爆管和防滲漏性能，提高了frpp加筋管的使用壽命，同時方便進行加工；

11、2.通過設置凸起，并在凸起的內部開設用于減重的通孔，從而方便在后期的使用過程中，能夠避免frpp加筋管外壁受到外力撞擊影響到frpp加筋管內部，同時也能夠提高frpp加筋管表面耐磨、耐刺穿的效果，提高了設備使用的實用性和結構穩定性。

技術特征：

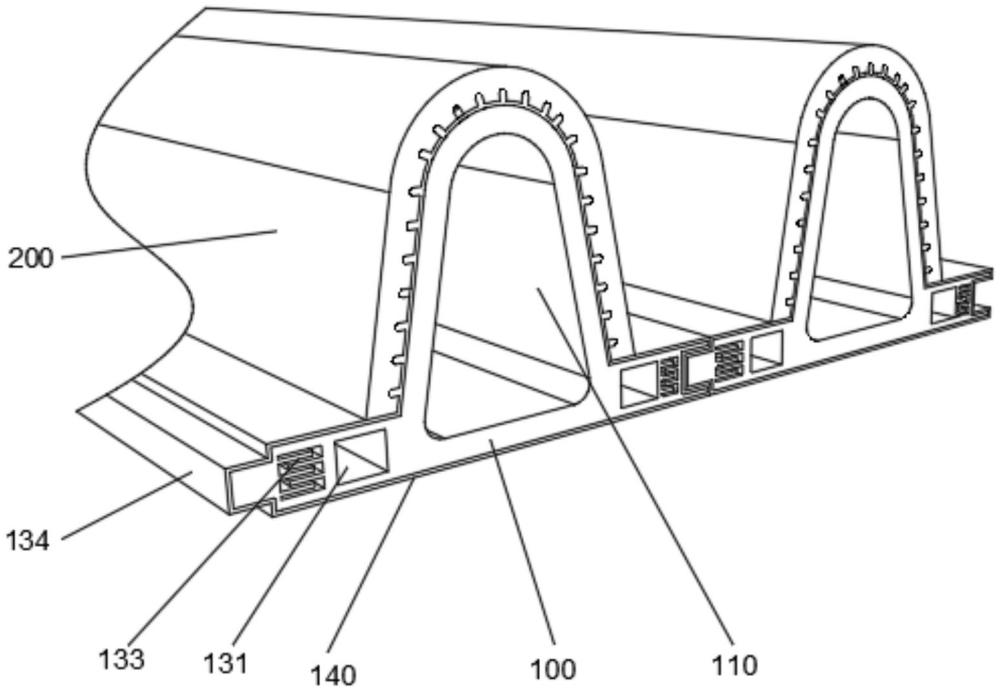

1.一種frpp加筋管，包括板材(100)，所述板材(100)為s形繞卷形成frpp加筋管，所述板材(100)頂部設置有凸起(150)，其特征在于，所述凸起(150)外壁配合插接安裝護套(200)，所述凸起(150)設置為u形，所述板材(100)底部左右兩側為對接棱板(130)，兩個所述對接棱板(130)內壁均開設有通氣孔(131)，兩個所述對接棱板(130)左右對稱分布，左側所述對接棱板(130)左側外壁設有插板(134)，右側所述對接棱板(130)右側外壁設有插槽(135)，所述插板(134)和插槽(135)配合插接連接。

2.根據權利要求1所述的一種frpp加筋管，其特征在于，所述凸起(150)內壁開設有通孔(110)，所述通孔(110)為u形，所述通孔(110)頂部為半圓形，所述通孔(110)左右兩側底端邊角處設置為圓角(120)。

3.根據權利要求2所述的一種frpp加筋管，其特征在于，所述凸起(150)外壁均勻固定連接有卡棱(151)，所述護套(200)內壁均勻開設有卡槽(210)，所述卡槽(210)內壁與卡棱(151)外壁配合插接。

4.根據權利要求3所述的一種frpp加筋管，其特征在于，所述護套(200)內壁設置有熱熔層(220)，所述護套(200)與凸起(150)外壁之間通過熱熔后插接形成一體式結構。

5.根據權利要求1所述的一種frpp加筋管，其特征在于，所述對接棱板(130)和凸起(150)的底部外壁均設置為光滑面，所述對接棱板(130)內壁開設有緩沖孔(132)，所述緩沖孔(132)左右兩側內壁設置有左右交叉分布的緩沖棱(133)。

6.根據權利要求5所述的一種frpp加筋管，其特征在于，所述凸起(150)和對接棱板(130)的表面均勻敷設有第二熱熔層(140)，插板(134)和插槽(135)在插接時第二熱熔層(140)加熱融合形成一體式結構。

技術總結
本技術公開了一種FRPP加筋管，包括板材，所述板材為S形繞卷形成FRPP加筋管，所述板材頂部設置有凸起，所述凸起外壁配合插接安裝護套，所述凸起設置為U形，所述板材底部左右兩側為對接棱板，兩個所述對接棱板內壁均開設有通氣孔，兩個所述對接棱板左右對稱分布，左側所述對接棱板左側外壁設有插板，右側所述對接棱板右側外壁設有插槽，涉及FRPP加筋管技術領域，通過在板材的左右兩側外壁設置左右對稱分布的兩個對接棱板，從而使得在對板材進行繞卷形成FRPP加筋管的過程中，能夠有效增強對接棱板之間對接的強度和提高對接后使用壽命，提高了防爆管和防滲漏性能，提高了FRPP加筋管的使用壽命，同時方便進行加工。

技術研發人員：潘小輝,張春梅,龐森,符允王
受保護的技術使用者：佛山市三水世通管材有限公司
技術研發日：20240813
技術公布日：2025/4/28
