本技術涉及閥門，尤其涉及具有過濾功能的供水閥門。

背景技術：

1、供水閥門是供水系統中用于控制水流的重要組件，它們可以用于調節流量、切斷水流、防止水質污染以及保護管道和設備安全，而具有過濾功能的供水閥門是一種集成了過濾和閥門調節功能的設備，它能夠在控制水流的同時，去除流體中的雜質和顆粒，以保護管道系統和后續設備。

2、傳統的具有過濾功能的供水閥門由閥體、過濾組件、閥瓣等部分組成，介質通過閥門時，其中的顆粒物被過濾組件截留，而清潔的介質則通過過濾組件繼續流動。閥瓣的設計可以是手動或自動控制，以調節介質的流量。

3、傳統的具有過濾功能的供水閥內部設置的濾網不便于進行拆卸，從而無法對其進行方便的清洗，長期使用容易使濾網堵塞，從而增加維護成本和勞動強度，為此提出具有過濾功能的供水閥門來解決上述問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了具有過濾功能的供水閥門，旨在改善現有技術中內部設置的濾網不便于進行拆卸，從而無法對其進行方便的清洗，長期使用容易使濾網堵塞，從而增加維護成本和勞動強度的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、具有過濾功能的供水閥門，包括閥體外殼一，所述閥體外殼一內部固定連接有連接管，所述連接管內部設置有密封組件用于防止所述連接管泄漏，所述連接管內部滑動連接有濾網，所述濾網側壁固定連接有安裝板，所述安裝板側壁固定連接有安裝外殼，所述安裝外殼內部滑動連接有拉動桿，所述拉動桿上表面固定連接有拉把，所述安裝外殼內部固定連接有固定筒，所述拉動桿側壁滑動連接在所述固定筒內部，所述固定筒側壁固定連接有滑動桿，所述滑動桿側壁滑動連接有滑動塊，所述拉動桿側壁固定連接有固定環，所述固定環側壁轉動連接有轉動條，所述轉動條側壁轉動連接在所述滑動塊側壁，所述連接管側壁固定連接有安裝塊一；

4、作為上述技術方案的進一步描述：

5、所述閥體外殼一內部固定連接有卡塊一，所述閥體外殼一內部套設有密封套，所述閥體外殼一側壁設置有閥體外殼二，所述卡塊一側壁滑動連接在所述閥體外殼二內部，所述密封套側壁貼合所述閥體外殼二內部，所述閥體外殼一側壁固定連接有安裝塊二，所述閥體外殼二側壁固定連接有安裝塊三；

6、作為上述技術方案的進一步描述：

7、所述密封組件包括密封圈，所述密封圈側壁固定連接在所述連接管內部；

8、作為上述技術方案的進一步描述：

9、所述拉動桿側壁套設有第一彈簧，所述滑動塊側壁滑動連接在所述安裝塊一內部，所述第一彈簧一端固定連接在所述安裝外殼內部，所述第一彈簧另一端固定連接在所述固定環側壁；

10、作為上述技術方案的進一步描述：

11、所述閥體外殼一內部設置有轉動把，所述轉動把下表面固定連接有球閥，所述球閥側壁轉動連接在所述卡塊一內部，所述安裝塊三內部滑動連接有滑動柱，所述滑動柱一端固定連接有按壓條；

12、作為上述技術方案的進一步描述：

13、所述滑動柱側壁套設有第二彈簧，所述第二彈簧一端固定連接在所述滑動柱側壁，所述第二彈簧另一端固定連接在所述安裝塊三內部；

14、作為上述技術方案的進一步描述：

15、所述滑動柱側壁固定連接有推桿，所述推桿側壁轉動連接有卡塊二，所述卡塊二側壁滑動連接在所述安裝塊二內部；

16、作為上述技術方案的進一步描述：

17、所述卡塊二內部開設有滑槽，所述安裝塊三內部固定連接有固定柱，所述固定柱側壁滑動連接在所述滑槽內部。

18、本實用新型具有如下有益效果：

19、1、本實用新型中，通過拉動拉動桿使其帶動固定環上移，通過轉動條拉動滑動塊滑動從而脫離安裝塊一內部，達到對濾網安裝拆卸效果，解決部分具有過濾功能的供水閥門內部設置的濾網不便于進行拆卸，從而無法對其進行方便的清洗，長期使用容易使濾網堵塞，從而增加維護成本和勞動強度的問題，通過上述結構提高設備的工作效率。

20、2、本實用新型中，通過按壓按壓條使第二彈簧收縮，接著推動卡塊二上移使固定柱在滑槽內部滑動，讓卡塊二進行轉動，從而將其脫離對安裝塊二的固定，達到便于對閥門內部進行檢修的效果，解決部分具有過濾功能的供水閥門通常采用一體式設計，在需要對其內部進行檢修時，不便于對其進行更換和維護的問題，通過上述結構提高設備的實用性。

技術特征：

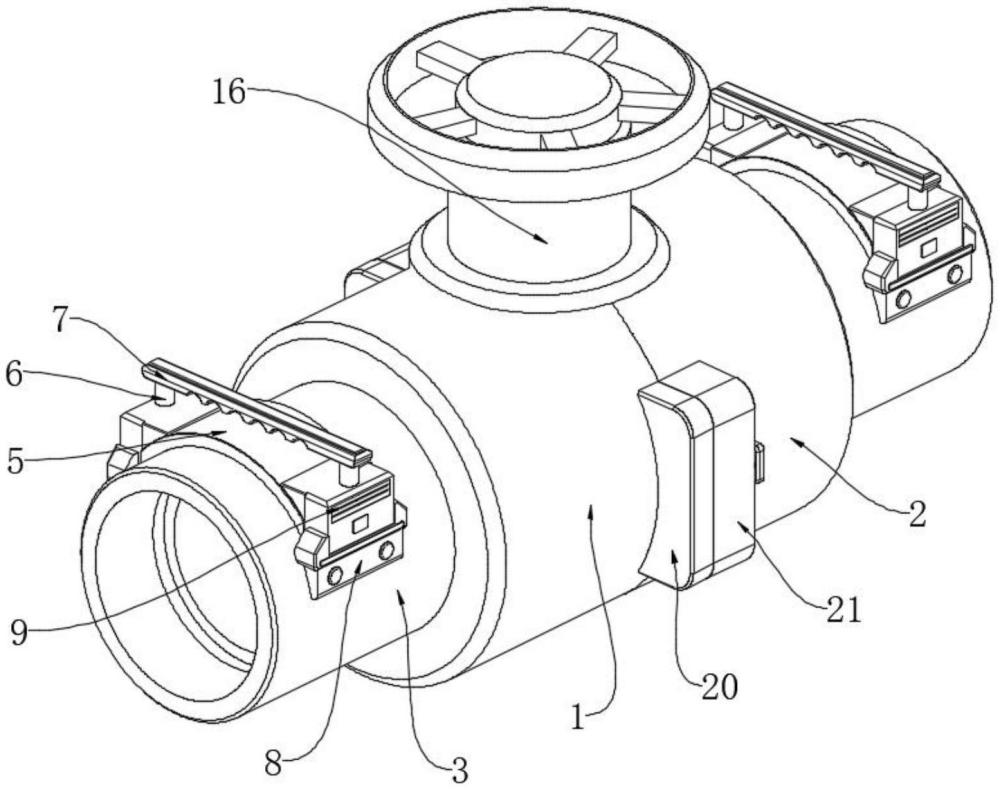

1.具有過濾功能的供水閥門，包括閥體外殼一(1)，其特征在于：所述閥體外殼一(1)內部固定連接有連接管(3)，所述連接管(3)內部設置有密封組件用于防止所述連接管(3)泄漏，所述連接管(3)內部滑動連接有濾網(29)，所述濾網(29)側壁固定連接有安裝板(5)，所述安裝板(5)側壁固定連接有安裝外殼(9)，所述安裝外殼(9)內部滑動連接有拉動桿(6)，所述拉動桿(6)上表面固定連接有拉把(7)，所述安裝外殼(9)內部固定連接有固定筒(10)，所述拉動桿(6)側壁滑動連接在所述固定筒(10)內部，所述固定筒(10)側壁固定連接有滑動桿(11)，所述滑動桿(11)側壁滑動連接有滑動塊(12)，所述拉動桿(6)側壁固定連接有固定環(13)，所述固定環(13)側壁轉動連接有轉動條(14)，所述轉動條(14)側壁轉動連接在所述滑動塊(12)側壁，所述連接管(3)側壁固定連接有安裝塊一(8)。

2.根據權利要求1所述的具有過濾功能的供水閥門，其特征在于：所述閥體外殼一(1)內部固定連接有卡塊一(18)，所述閥體外殼一(1)內部套設有密封套(19)，所述閥體外殼一(1)側壁設置有閥體外殼二(2)，所述卡塊一(18)側壁滑動連接在所述閥體外殼二(2)內部，所述密封套(19)側壁貼合所述閥體外殼二(2)內部，所述閥體外殼一(1)側壁固定連接有安裝塊二(20)，所述閥體外殼二(2)側壁固定連接有安裝塊三(21)。

3.根據權利要求1所述的具有過濾功能的供水閥門，其特征在于：所述密封組件包括密封圈(4)，所述密封圈(4)側壁固定連接在所述連接管(3)內部。

4.根據權利要求1所述的具有過濾功能的供水閥門，其特征在于：所述拉動桿(6)側壁套設有第一彈簧(15)，所述滑動塊(12)側壁滑動連接在所述安裝塊一(8)內部，所述第一彈簧(15)一端固定連接在所述安裝外殼(9)內部，所述第一彈簧(15)另一端固定連接在所述固定環(13)側壁。

5.根據權利要求2所述的具有過濾功能的供水閥門，其特征在于：所述閥體外殼一(1)內部設置有轉動把(16)，所述轉動把(16)下表面固定連接有球閥(17)，所述球閥(17)側壁轉動連接在所述卡塊一(18)內部，所述安裝塊三(21)內部滑動連接有滑動柱(22)，所述滑動柱(22)一端固定連接有按壓條(23)。

6.根據權利要求5所述的具有過濾功能的供水閥門，其特征在于：所述滑動柱(22)側壁套設有第二彈簧(24)，所述第二彈簧(24)一端固定連接在所述滑動柱(22)側壁，所述第二彈簧(24)另一端固定連接在所述安裝塊三(21)內部。

7.根據權利要求6所述的具有過濾功能的供水閥門，其特征在于：所述滑動柱(22)側壁固定連接有推桿(25)，所述推桿(25)側壁轉動連接有卡塊二(26)，所述卡塊二(26)側壁滑動連接在所述安裝塊二(20)內部。

8.根據權利要求7所述的具有過濾功能的供水閥門，其特征在于：所述卡塊二(26)內部開設有滑槽(27)，所述安裝塊三(21)內部固定連接有固定柱(28)，所述固定柱(28)側壁滑動連接在所述滑槽(27)內部。

技術總結
本技術涉及閥門技術領域，公開了具有過濾功能的供水閥門，包括閥體外殼一，所述閥體外殼一內部固定連接有連接管，所述連接管內部設置有密封組件用于防止所述連接管泄露，所述連接管內部滑動連接有濾網，所述濾網側壁固定連接有安裝板，所述安裝板側壁固定連接有安裝外殼，所述安裝外殼內部滑動連接有拉動桿，所述拉動桿上表面固定連接有拉把，所述安裝外殼內部固定連接有固定筒，所述拉動桿側壁滑動連接在所述固定筒內部，所述固定筒側壁固定連接有滑動桿。本技術中，通過拉動拉動桿使其帶動固定環上移，通過轉動條拉動滑動塊滑動從而脫離安裝塊一內部，達到對濾網安裝拆卸效果，通過上述結構提高設備的工作效率。

技術研發人員：趙聰穎,趙英枝,盧利坤,郭斌,趙聰
受保護的技術使用者：新疆坤奧建設工程有限公司
技術研發日：20240903
技術公布日：2025/4/28
