本發明涉及化工壓力容器，具體涉及一種基于應急救援用負壓吸附化工罐體密封堵漏裝置。

背景技術：

1、化工壓力容器等罐體在使用過程中由于受到使用環境的影響，容易產生腐蝕、開裂等罐體的局部損傷失效，導致罐體內部的介質從失效處泄漏，從而造成著火、爆炸或對環境產生重大的影響，這種情況在化工領域中屢見不鮮。但是目前當罐體發生局部泄漏后，由于缺少固定定位位置，不能像壓力管道泄漏那樣采用夾具加注劑的方法進行密封堵漏。現有技術中當罐體發生泄漏之后，通常是冒著泄漏風險采用倒罐的方式把泄露罐體內部的介質倒入其它完好罐體的內部，此方式危險性較高。

2、因此，亟需設計一款在罐體泄漏時使用的密封堵漏裝置。

技術實現思路

1、本發明主要目的在于提供一種基于應急救援用負壓吸附化工罐體密封堵漏裝置，以克服現有技術中存在的問題。

2、為解決上述技術問題，本發明采取了如下技術方案：

3、一種基于應急救援用負壓吸附化工罐體密封堵漏裝置，包括負壓吸附底座、承受頂蓋、第一連接管以及第二連接管，所述負壓吸附底座的一側吸附于化工罐體泄漏位置，所述承受頂蓋設置于所述負壓吸附底座的另一側，所述第一連接管與所述負壓吸附底座的內腔連通，所述第二連接管與所述承受頂蓋連通。

4、進一步的，所述第一連接管上設有閥門一，所述第二連接管上設有閥門二。

5、進一步的，所述負壓吸附底座和所述承受頂蓋為一體成型結構。

6、進一步的，所述第一連接管的一端與所述負壓吸附底座的內腔連通，另一端連接有真空泵。

7、進一步的，所述負壓吸附底座的內腔為環形槽結構。

8、進一步的，所述承受頂蓋與所述負壓吸附底座的連接點位于所述負壓吸附底座90°-180°的弧面上，當內部氣體泄漏到所述承受頂蓋內部時，所述承受頂蓋內介質對所述負壓吸附底座產生外壓，增加所述負壓吸附底座與化工罐的吸附力。

9、與現有技術相比，本發明具有以下有益效果：

10、采用本發明的密封堵漏裝置罩設于化工罐泄漏位置的周圍，可以避免其內部的介質持續泄漏，并且不再采用倒罐的方式將介質進行轉移，提高了安全性。

技術特征：

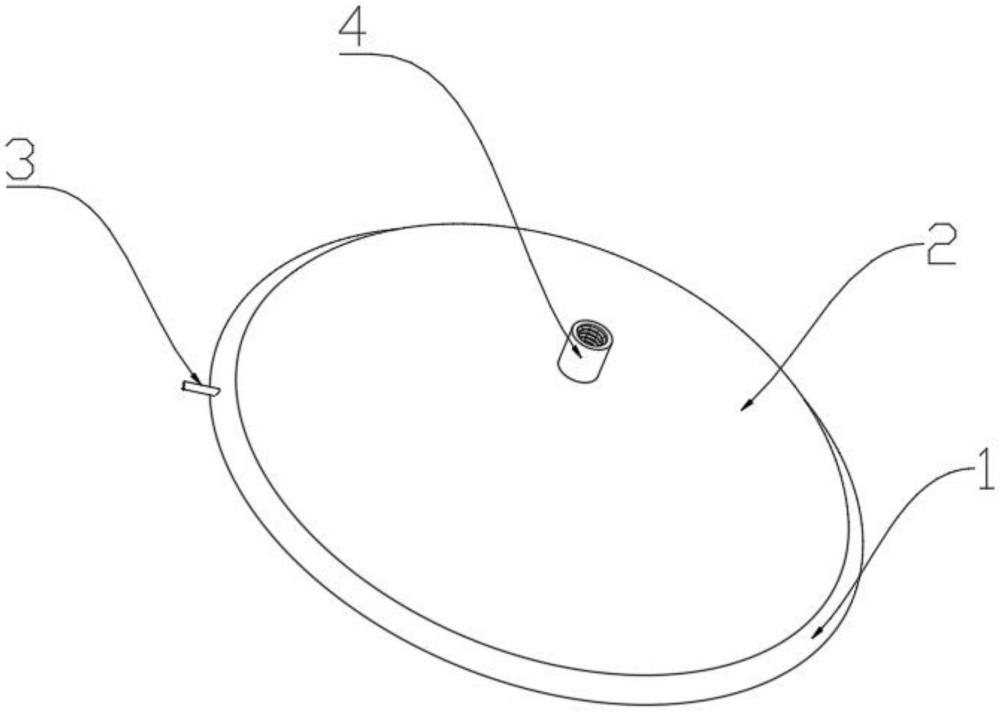

1.一種基于應急救援用負壓吸附化工罐體密封堵漏裝置，其特征在于，包括負壓吸附底座(1)、承受頂蓋(2)、第一連接管(3)以及第二連接管(4)，所述負壓吸附底座(1)的一側吸附于化工罐(5)的泄漏位置，所述承受頂蓋(2)設置于所述負壓吸附底座(1)的另一側，所述第一連接管(3)與所述負壓吸附底座(1)的內腔連通，所述第二連接管(4)與所述承受頂蓋(2)連通。

2.如權利要求1所述的一種基于應急救援用負壓吸附化工罐體密封堵漏裝置，其特征在于，所述第一連接管(3)上設有閥門一，所述第二連接管(4)上設有閥門二。

3.如權利要求1或2所述的一種基于應急救援用負壓吸附化工罐體密封堵漏裝置，其特征在于，所述負壓吸附底座(1)和所述承受頂蓋(2)為一體成型結構。

4.如權利要求1所述的一種基于應急救援用負壓吸附化工罐體密封堵漏裝置，其特征在于，所述第一連接管(3)的一端與所述負壓吸附底座(1)的內腔連通，另一端連接有真空泵。

5.如權利要求4所述的一種基于應急救援用負壓吸附化工罐體密封堵漏裝置，其特征在于，所述負壓吸附底座的內腔為環形槽結構(6)。

6.如權利要求1所述的一種基于應急救援用負壓吸附化工罐體密封堵漏裝置，其特征在于，所述承受頂蓋(2)與所述負壓吸附底座(1)的連接點位于所述負壓吸附底座(1)90°-180°的弧面上，當內部氣體泄漏到所述承受頂蓋(2)內部時，所述承受頂蓋(2)內介質對所述負壓吸附底座(1)產生外壓，增加所述負壓吸附底座(1)與化工罐(5)的吸附力。

技術總結
本發明公開了一種基于應急救援用負壓吸附化工罐體密封堵漏裝置，涉及化工壓力容器技術領域。包括負壓吸附底座、承受頂蓋、第一連接管以及第二連接管，所述負壓吸附底座的一側吸附于化工罐體泄漏位置，所述承受頂蓋設置于所述負壓吸附底座的另一側，所述第一連接管與所述負壓吸附底座的內腔連通，所述第二連接管與所述承受頂蓋連通。本發明的密封堵漏裝置罩設于化工罐泄漏位置的周圍，可以避免其內部的介質持續泄漏至外部大氣，并且無需馬上采用倒罐的方式將介質進行轉移，提高了安全性。

技術研發人員：周文,葉劍剛,華勝彬,徐國善,慎哲恒,張元祥,張玉良
受保護的技術使用者：衢州市特種設備檢驗檢測研究院
技術研發日：
技術公布日：2025/4/24
