本技術涉及管件連接，尤其是涉及一種偏心大小頭連接管件。

背景技術：

1、管件連接是管道安裝中的重要環節，用于將不同的管道段落連接在一起，確保其密封性和流通性；管件連接涉及多種技術和方法，以適應不同的應用場景和需求，如螺紋連接、承插連接、法蘭連接以及熱熔連接等多種連接方式。

2、現有技術中公開了一種異徑鋼管連接管件，其包括基座，基座上下對稱設置有兩組連接組件，每組連接組件均包括內括機構與外箍機構；內括機構包括位于基座的中垂線上的伸縮桿，伸縮桿外側環形布置有若干內括板，內括板通過支撐桿鉸接在伸縮桿上，內括板外壁緊密貼合于鋼管內壁上；外箍機構包括若干外箍板，外箍板滑動連接在基座上，若干外箍板呈環形布置且外側套接有鎖緊套，外箍板內壁緊密貼合于鋼管外壁上；外箍板靠近基座一側向外側傾斜且外壁上設有螺紋絲，鎖緊套為斜齒式緊固螺母，斜齒式緊固螺母與外箍板咬合。

3、針對上述中的相關技術，在實際安裝操作時，可能會由于管道固定件的尺寸偏差或者是穿墻處預留孔的尺寸偏差等諸多原因，導致兩根鋼管無法保持同軸，且偏心的幅度也無法進行測量，因此導致現有技術中公開的異徑鋼管連接管件無法適配，因此急需一種能夠適配不同偏心幅度的管件連接件。

技術實現思路

1、為了能夠提高連接件對不同偏心幅度的管件連接的適配性，本技術提供一種偏心大小頭連接管件。

2、本技術提供的一種偏心大小頭連接管件采用如下的技術方案：

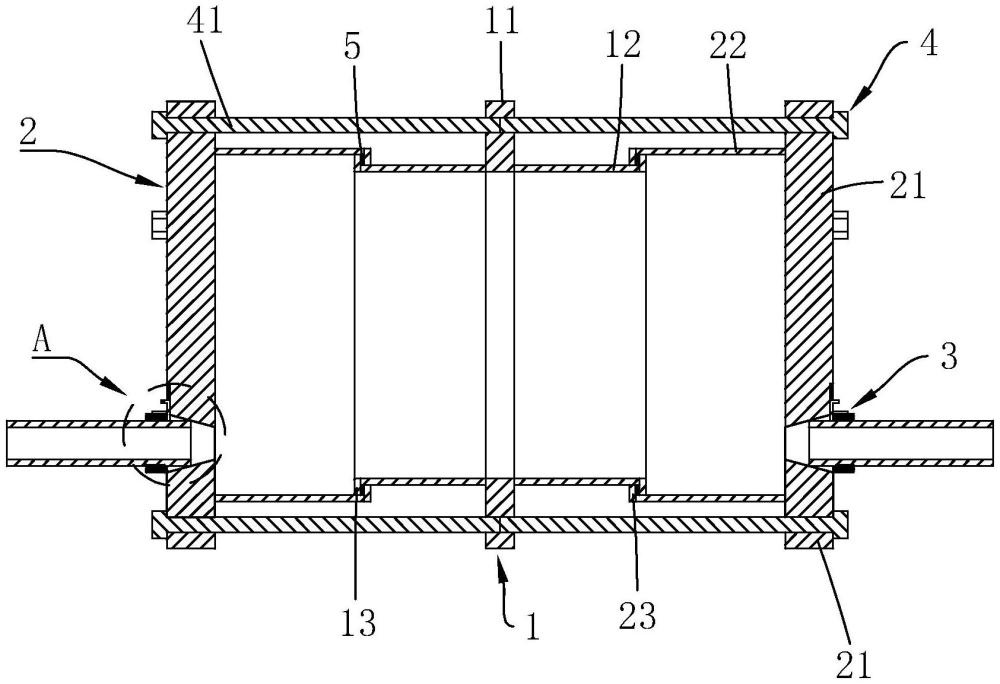

3、一種偏心大小頭連接管件，包括：

4、具有貫穿腔的固定部；

5、具有內容腔的兩個轉動部，兩個所述轉動部分別位于所述固定部的相對兩側，所述轉動部能夠相對于所述固定部轉動，且所述轉動部與所述固定部抵接時，貫穿腔與兩個內容腔形成連通路徑；

6、用于與管道連接的兩個連接部，兩個所述連接部分別與兩個所述轉動部連接，且所述連接部與所述轉動部的轉動軸線錯開設置，管道通過連接部?jī)?nèi)腔與連通路徑連通；

7、用于固定轉動部的固定單元，所述固定單元與所述固定部連接，且所述固定單元與所述轉動部連接。

8、通過采用上述技術方案，向轉動部施力，使得轉動部轉動，轉動部轉動的同時帶動連接部轉動，由于連接部與轉動部的轉動軸線錯開設置，隨著兩個轉動部的相對轉動，兩個連接部之間的相對位置和軸間距會逐漸改變，直至兩個連接部分別與兩側的管道位置正對，此時通過固定單元向轉動部施力，使得兩個轉動部朝向遠離固定部一側移動，直至轉動部與固定部抵接并形成密封的連通路徑，此時將連接部與管道進行連接固定，即可實現兩個偏心管道的連接；設計的偏心大小頭連接管件，通過固定部和轉動部可以在實現相對轉動的同時配合固定單元實現密封的連通路徑的構建，通過與轉動部轉動軸線錯開設置的連接部，可以通過兩個轉動部的轉動實現不同偏心幅度的管件的適配連接，進而提高連接件對不同偏心幅度的管件連接的適配性，通過固定單元可以實現轉動部和固定部的位置固定并構建得到密封的連通路徑。

9、在一個具體的可實施方案中，所述固定部包括

10、固定環，所述固定環與所述固定單元連接；

11、兩個固定筒，兩個所述固定筒分別連接于所述固定環的軸向兩側，且所述固定筒遠離所述固定環一端同軸連接有第一鎖定環。

12、通過采用上述技術方案，設計的固定部，通過固定環可以安裝固定筒，通過固定筒可以固定第一鎖定環，通過固定環和固定筒可以形成貫穿腔。

13、在一個具體的可實施方案中，兩個所述固定筒同軸設置。

14、通過采用上述技術方案，設計的同軸設置的兩個固定筒，可以在液體于貫穿腔內流動時降低流動阻力。

15、在一個具體的可實施方案中，所述轉動部包括

16、轉動基板，所述轉動基板與所述連接部連接，且所述轉動基板與所述固定單元連接；

17、轉動筒，所述轉動筒一端與所述轉動基板遠離所述連接部一側連接，另一端連接有第二鎖定環，所述第二鎖定環位于所述固定環和第一鎖定環之間，且所述第二鎖定環與所述第一鎖定環在沿自身軸向上具有重疊區。

18、通過采用上述技術方案，設計的轉動部，通過轉動基板可以安裝轉動筒，通過轉動筒可以固定第二鎖定環，通過第一鎖定環和第二鎖定環配合，可以在實現轉動基板和固定環相對轉動的前提下，實現固定環和轉動基板之間距離的調節，首先可以便于連接件伸入兩個管道之間，其次可以通過驅動固定環和轉動基板相互遠離以實現連通路徑的密封，并且能夠提高連接部與管道之間的連接緊密度。

19、在一個具體的可實施方案中，所述第一鎖定環和所述第二鎖定環相互靠近一側設置有密封圈，且所述密封圈位于重疊區內。

20、通過采用上述技術方案，設計的密封圈，可以提高第一鎖定環和第二鎖定環之間的密封性能。

21、在一個具體的可實施方案中，所述固定單元包括多根固定螺栓，多根所述固定螺栓繞所述固定筒周向分布，所述固定螺栓與所述轉動基板螺紋連接，且所述固定螺栓穿過所述轉動基板與所述固定環抵接。

22、通過采用上述技術方案，設計的固定單元，通過固定螺栓可以實現固定環和轉動基板之間距離的增加，進而使得第一鎖定環和第二鎖定環相互靠近并抵緊進而實現連通路徑的密封，同時還可以通過第一鎖定環和第二鎖定環的抵緊實現固定環和轉動基板的相對靜止。

23、在一個具體的可實施方案中，所述連接部包括

24、滑動片，所述轉動基板上開設有錐狀孔，所述錐狀孔與所述轉動筒內腔連通，所述滑動片與所述轉動基板滑動連接，且所述滑動片的滑動方向延長線穿過所述錐狀孔的軸心設置；

25、纏繞條，所述纏繞條一端與所述滑動片連接，所述纏繞條繞設于管道外周側，且所述纏繞條多次繞設后能夠與所述轉動基板抵接，所述轉動基板、纏繞條以及管道之間圍成注膠腔。

26、通過采用上述技術方案，通過固定螺栓使轉動基板朝向遠離固定環一側運動并直至形成密封的連通路徑時，管道的端部與錐狀孔的孔壁抵接，然后向滑動片施力使得纏繞條與管道外壁抵接，再向纏繞條施力使得纏繞條纏繞于管道上并多次重復形成層結構，此時纏繞條與轉動基板配合將錐狀孔和管道形成的空腔封堵形成注膠腔，然后向注膠腔內注入密封膠，待密封膠凝固后將纏繞條、管道以及轉動基板之間的縫隙填補密封，完成管道的連接；設計的連接部，通過滑動片可以帶動纏繞條運動，并且能夠確定纏繞條的起始纏繞點，通過錐狀孔可以實現不同直徑管件的適配，通過纏繞條可以實現與管道的連接并圍成用于注膠密封的注膠腔。

27、在一個具體的可實施方案中，兩塊所述轉動基板上開設的錐狀孔的中心軸線與所述轉動筒中心軸線之間的距離相等。

28、通過采用上述技術方案，設計的中心軸線與所述轉動筒中心軸線之間的距離相等的兩個錐狀孔，可以在轉動后實現兩個錐狀孔的同軸狀態，進而實現同軸管件的連接。

29、在一個具體的可實施方案中，所述纏繞條靠近所述轉動基板一側開設有鎖定槽，且所述鎖定槽的槽寬朝向所述轉動基板一側逐漸減小。

30、通過采用上述技術方案，設計的鎖定槽，在纏繞條纏繞完成后的注膠期間，密封膠進入鎖定槽內并凝固，可以提高密封膠與纏繞條之間的連接穩定性。

31、在一個具體的可實施方案中，所述轉動基板上開設有多個沉膠槽，所述沉膠槽與所述錐狀孔內腔連通，且所述沉膠槽的槽寬朝向遠離所述轉動筒一側逐漸減小。

32、通過采用上述技術方案，設計的沉膠槽，可以在注膠過程中提高密封膠與轉動基板的連接穩定性。

33、綜上所述，本技術包括以下至少一種有益技術效果：

34、1.設計的偏心大小頭連接管件，通過固定部和轉動部可以在實現相對轉動的同時配合固定單元實現密封的連通路徑的構建，通過與轉動部轉動軸線錯開設置的連接部，可以通過兩個轉動部的轉動實現不同偏心幅度的管件的適配連接，進而提高連接件對不同偏心幅度的管件連接的適配性，通過固定單元可以實現轉動部和固定部的位置固定并構建得到密封的連通路徑。

35、2.設計的偏心大小頭連接管件，通過轉動基板可以安裝轉動筒，通過轉動筒可以固定第二鎖定環，通過第一鎖定環和第二鎖定環配合，可以在實現轉動基板和固定環相對轉動的前提下，實現固定環和轉動基板之間距離的調節，首先可以便于連接件伸入兩個管道之間，其次可以通過驅動固定環和轉動基板相互遠離以實現連通路徑的密封，并且能夠提高連接部與管道之間的連接緊密度。

36、3.設計的偏心大小頭連接管件，通過滑動片可以帶動纏繞條運動，并且能夠確定纏繞條的起始纏繞點，通過錐狀孔可以實現不同直徑管件的適配，通過纏繞條可以實現與管道的連接并圍成用于注膠密封的注膠腔。
