本發明涉及一種液氨傾倒裝置。

背景技術：

液氨，又稱為無水氨，是一種無色液體，有強烈的刺激性氣味。氨作為一種重要的化工原料，為運輸和儲存便利通常將氣態的氨氣通過加壓或冷卻得到液態氨。液氨多儲存于耐壓鋼瓶或鋼槽中。在制藥行業中，許多藥物活性成分是通過化學合成得到的，而液氨是一個很好的化學合成反應的溶劑。

合成反應中，需要用到少量液氨時，化學合成人員通常的做法是向氫氧化鈉固體上滴加氨水，產生的氨氣經過鈉石灰干燥，然后再通入到-60℃的反應瓶中冷卻得到液氨；需要用到大量液氨時，通常會購買一瓶液氨，罐體直立于地面，然后通過安裝減壓閥緩慢地放出氨氣，將氨氣通過裝有氫氧化鉀片的干燥塔，然后通到反應瓶中，瓶上接一個雙層冷凝器，用丙酮干冰冷卻即得到較大量的液氨。

無論是合成人員自行通過反應產生氨氣再冷卻液化，還是直接購買液氨先緩慢放出氨氣再冷卻液化，都需要用到冷卻裝置，冷卻劑，這些設備和冷卻劑都需要另外購買，并且制備過程較繁瑣，從產生或釋放氨氣再到冷卻所需要的等待時間較長。

有鑒于上述的缺陷，本設計人，積極加以研究創新，以期創設一種液氨傾倒裝置，使其更具有產業上的利用價值。

技術實現要素：

為解決上述技術問題，本發明的目的是提供一種液氨傾倒裝置，直接將鋼瓶中的液氨傾倒出來，省去了繁瑣的液氨形態轉換過程(液態→氣態→液態)，縮短了化學合成反應前制備液氨的時間。

本發明提出的一種液氨傾倒裝置，包括支腳、設置在所述支腳上的托瓶架、設置在所述托瓶架上的鋼瓶，所述托瓶架的寬度不小于所述鋼瓶的直徑，其中間設有弧度與所述鋼瓶貼合的金屬片，所述托瓶架與水平面呈45°斜角，所述托瓶架包括沿其寬度方向設置的高端橫桿和低端橫桿，所述低端橫桿向下凹陷呈U型。

進一步的，所述支腳底部設有滑輪，所述滑輪上設有剎車裝置。

進一步的，所述剎車裝置包括固定所述滑輪的固定座、設置在所述固定座上可轉動的剎車片，所述剎車片向下轉動時抵持住所述滑輪。

進一步的，所述鋼瓶的出口處設有總閥門，所述總閥門之后設有開關，所述總閥門與所述開關之間設有壓力表。

進一步的，所述鋼瓶的出口處連接有橡膠軟管。

進一步的，所述金屬片的數量為2個。

進一步的，所述支腳和托瓶架的材質為不銹鋼。

借由上述方案，本發明至少具有以下優點：托瓶架的寬度不小于鋼瓶的直徑，將鋼瓶放置在托瓶架上后，正好能夠卡住鋼瓶的瓶身，金屬片用于分擔鋼瓶的重量，進一步固定住鋼瓶，托瓶架與水平面呈45°斜角，便于順利倒出鋼瓶中的液氨，低端橫桿向下凹陷呈U型，用于卡住鋼瓶的出口，防止鋼瓶下滑和在傾倒過程中鋼瓶發生轉動，該裝置便于直接將鋼瓶中的液氨傾倒出來，省去了繁瑣的液氨形態轉換過程(液態→氣態→液態)，縮短了化學合成反應前制備液氨的時間，提高了工作效率。

上述說明僅是本發明技術方案的概述，為了能夠更清楚了解本發明的技術手段，并可依照說明書的內容予以實施，以下以本發明的較佳實施例并配合附圖詳細說明如后。

附圖說明

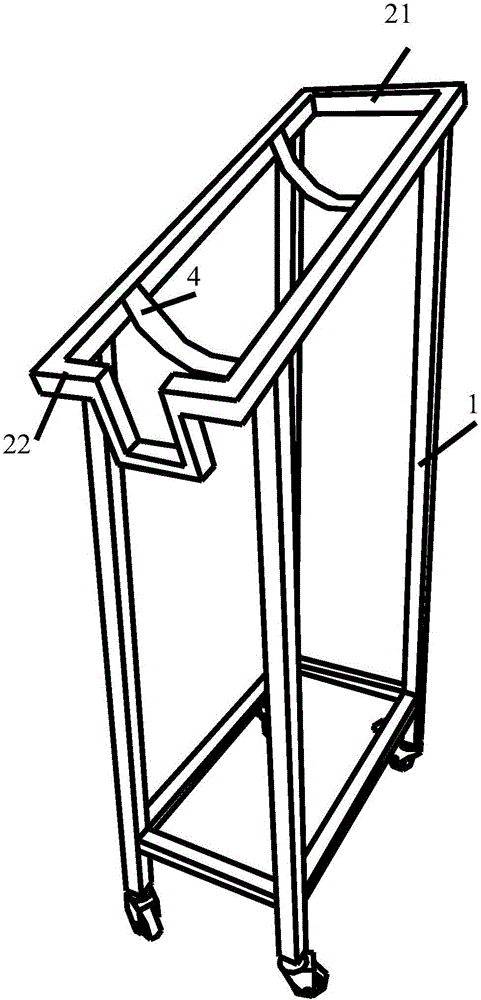

圖1是本發明的結構示意圖；

圖2是本發明另一視角的結構示意圖。

具體實施方式

下面結合附圖和實施例，對本發明的具體實施方式作進一步詳細描述。以下實施例用于說明本發明，但不用來限制本發明的范圍。

參見圖1和圖2，本發明一較佳實施例所述的一種液氨傾倒裝置，包括支腳1、設置在支腳1上的托瓶架2、設置在托瓶架2上的鋼瓶3，托瓶架2的寬度不小于鋼瓶3的直徑，其中間設有弧度與鋼瓶3貼合的金屬片4，金屬片4的數量為2個，托瓶架2與水平面呈45°斜角，托瓶架2包括沿其寬度方向設置的高端橫桿21和低端橫桿22，低端橫桿22向下凹陷呈U型。

將鋼瓶3放置在托瓶架2上后，正好能夠卡住鋼瓶3的瓶身，金屬片4用于分擔鋼瓶3的重量，進一步固定住鋼瓶3，托瓶架2與水平面呈45°斜角，便于順利倒出鋼瓶3中的液氨，低端橫桿22向下凹陷呈U型，用于卡住鋼瓶3的出口，防止鋼瓶3下滑和在傾倒過程中鋼瓶3發生轉動。

支腳1底部設有滑輪5，便于整個裝置的移動，滑輪5包括前輪51和后輪52，分別設置在與低端橫桿22連接的支腳1上、及與高端橫桿21連接的支腳1上。后輪52設有剎車裝置6，以利于在傾倒液氨時能夠保持整個裝置的位置固定不發生滑動。剎車裝置6包括固定后輪52的固定座61、設置在固定座61上可轉動的剎車片62，剎車片62向下轉動時抵持住后輪52。

鋼瓶3的出口處連接有橡膠軟管(未圖示)，放到所要盛放液氨的容器中，避免液氨濺到人身上造成凍傷。鋼瓶3的出口處設有總閥門7，總閥門7之后設有開關8，總閥門7與開關8之間設有壓力表9。使用時，先緩慢打開總閥門7，待液氨壓力表9壓力上升至約1Mpa時，緩慢打開開關8至能夠恒速流出液氨為止；結束后，可以直接關閉總閥門7，至無液氨流出時，打開開關8至最大以釋放完剩余的氨氣后，然后關緊開關8。

支腳1和托瓶架2的材質為不銹鋼，質地優，使用壽命長。

綜上所述，本發明通過將鋼瓶45°斜放在托瓶架2上，便于直接將鋼瓶3中的液氨傾倒出來，省去了繁瑣的液氨形態轉換過程(液態→氣態→液態)，縮短了化學合成反應前制備液氨的時間，提高了工作效率，降低了可能因?yàn)槿藶閮A倒液氨而對人體造成的傷害；在支腳1上設置滑輪5，便于整個裝置的移動，使用過程更加方便；除了可以傾倒液氨，也可以用于傾倒液氮等其它反應中。

以上所述僅是本發明的優選實施方式，并不用于限制本發明，應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明技術原理的前提下，還可以做出若干改進和變型，這些改進和變型也應視為本發明的保護范圍。
