本實用新型屬于鋼瓶固定件技術領域，具體涉及一種鋼瓶固定支架。

背景技術：

鋼瓶是壓力容器的一種，主要用于盛裝壓縮氣體或高壓液化氣體的可重復充氣的移動式氣瓶，是民用、公用福利事業以及工礦企業中較為普遍的一種壓力容器，鋼瓶主要用于儲存高壓氧氣、煤氣、石油液化氣和工業用氣等氣體。

在生產過程中，使用的工業鋼瓶（氧氣瓶、乙炔瓶、氬氣瓶等）都需要豎直放置，若沒有防護措施會導致其使用過程中發生傾倒，輕則發生氣體泄漏，重則發生爆炸，存在著很大的安全隱患，并且在工業生產中有些鋼瓶是不允許放到使用的，現有的鋼瓶固定支架主要分為兩種，一種是在鋼瓶固定底座的底部固定連接三個支腿，從而起到鋼瓶的固定目的，由于鋼瓶的重心較高，鋼瓶的固定并不穩定，仍然會發生傾倒的現象，鋼瓶還需工作人員抬放在固定底座上，操作很不方便；另一種鋼瓶固定支架是將鋼瓶整體套裝在固定支架內，起到鋼瓶固定的作用，這種鋼瓶固定支架雖然能保證鋼瓶的穩定性，但是不能根據鋼瓶的高度調節鋼瓶固定支架的重心高度，鋼瓶在使用過程中仍然會發生傾倒現象。

技術實現要素：

本實用新型的目的是提供一種鋼瓶固定支架，以解決現有技術中鋼瓶固定不穩定，鋼瓶固定支架的重心高度不能根據鋼瓶的高度調節，鋼瓶易發生傾倒現象，存在安全隱患的問題。

為達到上述目的，本實用新型的技術方案是：一種鋼瓶固定支架，包括鋼瓶固定架1和設置在該鋼瓶固定架1兩側的支腿2，支腿2之間設有支撐桿3，鋼瓶固定架1包括固定連接的底座4和鋼瓶擋板5，鋼瓶擋板5的開口處活動連接有至少2個鋼瓶固定桿6，鋼瓶擋板5與支腿2的連接部設有限位槽7，支腿2通過固定螺栓8與限位槽7活動連接，鋼瓶擋板5的兩側固定連接有掛桿9，支腿2通過鐵鏈10與掛桿9活動連接。

優選的，鋼瓶擋板5為弧形擋板且與鋼瓶11相適配。

優選的，固定螺栓8的固定點為鋼瓶11的一半。

優選的，固定螺栓8至支撐桿3的距離大于鋼瓶固定架1的高度。

優選的，支腿2內設有支腿延長桿12，支腿2和支腿延長桿12上均設有通孔13，支腿2和支腿延長桿12通過固定桿14活動連接。

優選的，支腿延長桿12的端部設有防滑套15。

優選的，底座4內設有與底座4相適配的緩沖墊16。

優選的，底座4的底部設有萬向輪17。

本實用新型的優點在于：鋼瓶固定支架的支腿與鋼瓶擋板上的限位槽配合，使鋼瓶固定支架的重心高度可以根據鋼瓶的高度變化而調節，鋼瓶固定架兩側的支腿可以根據不同高度的鋼瓶進行分開角度的調節，并通過鐵鏈固定在掛桿上，保證了支腿和鋼瓶固定架的穩定性，并且支腿的長度也可以根據鋼瓶的重心高度進行相應的調節，使鋼瓶固定支架的適用性更廣，可以運用在不同尺寸的鋼瓶的固定，防止鋼瓶在工業生產過程中發生傾倒現象，避免了鋼瓶氣體泄漏和爆炸問題的發生，使鋼瓶的固定更加牢靠，規避了鋼瓶在工業生產過程中的安全隱患。

附圖說明

圖1為本實用新型的結構示意圖。

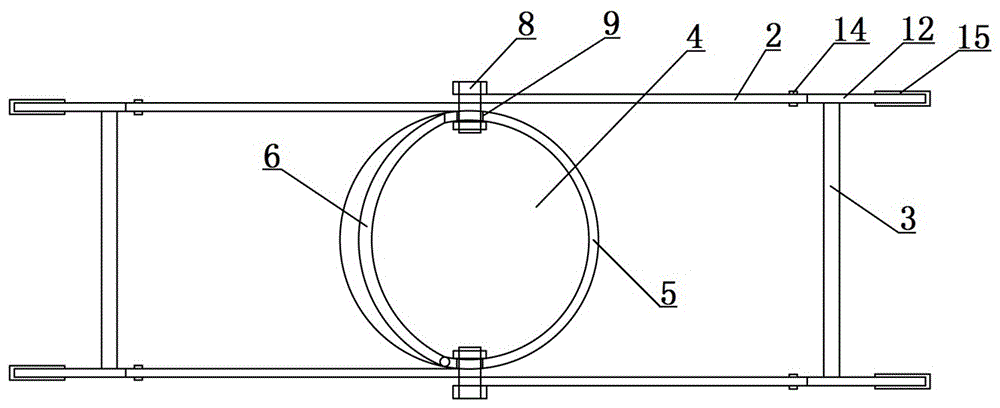

圖2為本實用新型的俯視結構示意圖。

具體實施方式

下面結合附圖說明和具體實施方式對本實用新型作進一步說明。

如圖1和圖2所示的一種鋼瓶固定支架，包括鋼瓶固定架1和設置在該鋼瓶固定架1兩側的支腿2，支腿2之間設有支撐桿3，鋼瓶固定架1包括固定連接的底座4和鋼瓶擋板5，鋼瓶擋板5為弧形擋板且與鋼瓶11相適配，使鋼瓶11與鋼瓶擋板5的配合更加穩定，鋼瓶擋板5的開口處活動連接有至少2個鋼瓶固定桿6，鋼瓶固定桿6可以通過銷軸連接或卡扣連接與鋼瓶擋板5的另一側連接，使鋼瓶11可以穩定的固定在鋼瓶擋板5和鋼瓶固定桿7之間，鋼瓶擋板5與支腿2的連接部設有限位槽7，支腿2通過固定螺栓8與限位槽7活動連接，根據不同高度的鋼瓶11，對鋼瓶固定支架的重心高度進行相應的調節，通過調節固定螺栓8的高度對鋼瓶固定支架的重心高度進行調節，使鋼瓶固定支架可以更好的與鋼瓶11配合，保證其工作過程中的穩定性，鋼瓶擋板5的兩側固定連接有掛桿9，支腿2通過鐵鏈10與掛桿9活動連接。

為了保證鋼瓶固定支架重心的穩定，設置固定螺栓8的固定點為鋼瓶11的一半，使鋼瓶固定支架的中心正好是鋼瓶11高度的一半。

為了方便鋼瓶固定支架的搬運和收納，設置固定螺栓8至支撐桿3的距離大于鋼瓶固定架1的高度，使支腿2正好能夠對折起來，方便收納和搬運。

為了配合鋼瓶固定支架的重心高度的調節，保證支腿2為鋼瓶固定架1提供更好的支撐作用，在支腿2內設有支腿延長桿12，支腿2和支腿延長桿12上均設有通孔13，支腿2和支腿延長桿12通過固定桿14活動連接，當鋼瓶固定支架的支撐重心點發生改變時，可以根據具體需要，對支腿2的長度進行相應的調節，使支腿2為鋼瓶固定支架提供支撐力，保證了鋼瓶11的穩定性。

為了進一步提高支腿與地面的摩擦力，防止支腿2打滑造成鋼瓶11的傾倒，在支腿延長桿12的端部設有防滑套15。

為了使鋼瓶11可以穩定的固定在底座4內，在底座4內設有與底座4相適配的緩沖墊16。

為了方便鋼瓶固定直接折疊后的搬運，在底座4的底部設有萬向輪17。

使用時，根據鋼瓶11的高度調節鋼瓶固定支架的支撐重心點的高度，通過固定螺栓8在限位槽7內的上下移動，對鋼瓶固定支架的重心點高度進行調節，通過固定螺栓8對支腿2進行固定，并根據鋼瓶11的具體需要對支腿2的長度進行相應的調節，調節完畢后，通過固定桿14對支腿2和支腿延長桿12進行固定，并將鐵鏈10掛在掛桿9上，防止支腿2的劈開，對支腿2起到限位作用，鋼瓶固定支架固定牢靠后，將鋼瓶11放入底座4內，底座4內的緩沖墊16對鋼瓶11的底部有很好的保護作用，防止鋼瓶11與底座4發生碰撞，最后通過鋼瓶固定桿6將鋼瓶11固定在鋼瓶擋板5和鋼瓶固定桿6之間，使鋼瓶11的穩定性得到了保障，根據高度對重心點進行調節，重心點穩定，防止鋼瓶11發生傾倒，避免了生產過程中的安全隱患。

以上所述的僅是本實用新型的較佳實例，本實用新型的技術方案并不受此限制，應當指出對于本領域普通技術人員來說，在本實用新型所提供的技術啟示下，作為本領域的公知常識，還可以做出其他等同變型和改進，也應視為本實用新型的保護范圍。
