本發明涉及管道傳感器，進一步地涉及一種傳感器固定結構。

背景技術：

1、現有技術中，管道往往用于輸送液體或氣體等流體物質，為保證設備的正常運作，可使用不同類型的傳感器對管道內的流體進行溫度、壓強、濃度、或流速等參數進行檢測。

2、申請?zhí)枮?01210479628.5的中國專利，公開了一種小管內流體介質溫度的測量方法及裝置，通過將測溫元件(傳感器)安裝在轉接件上，將轉接件串聯在兩根小管之間，使測溫元件的測溫頭位于流體的中心位置，以提高測量溫度的準確性。

3、但上述專利申請文件并未公開測溫元件(傳感器)與轉接件的固定方式，而測溫元件(傳感器)與轉接件的固定方式直接影響管道測溫裝置整體結構的密封性，尤其是在管道輸送高溫高壓流體期間，管道內壓強增大，管道測溫裝置密封失效風險增加，流體泄露的風險更大。

4、綜上所述，本申請旨在提供一種具有較高密封性的傳感器固定結構。

技術實現思路

1、針對上述技術問題，本申請的目的在于提供一種具有較高密封性的傳感器固定結構。

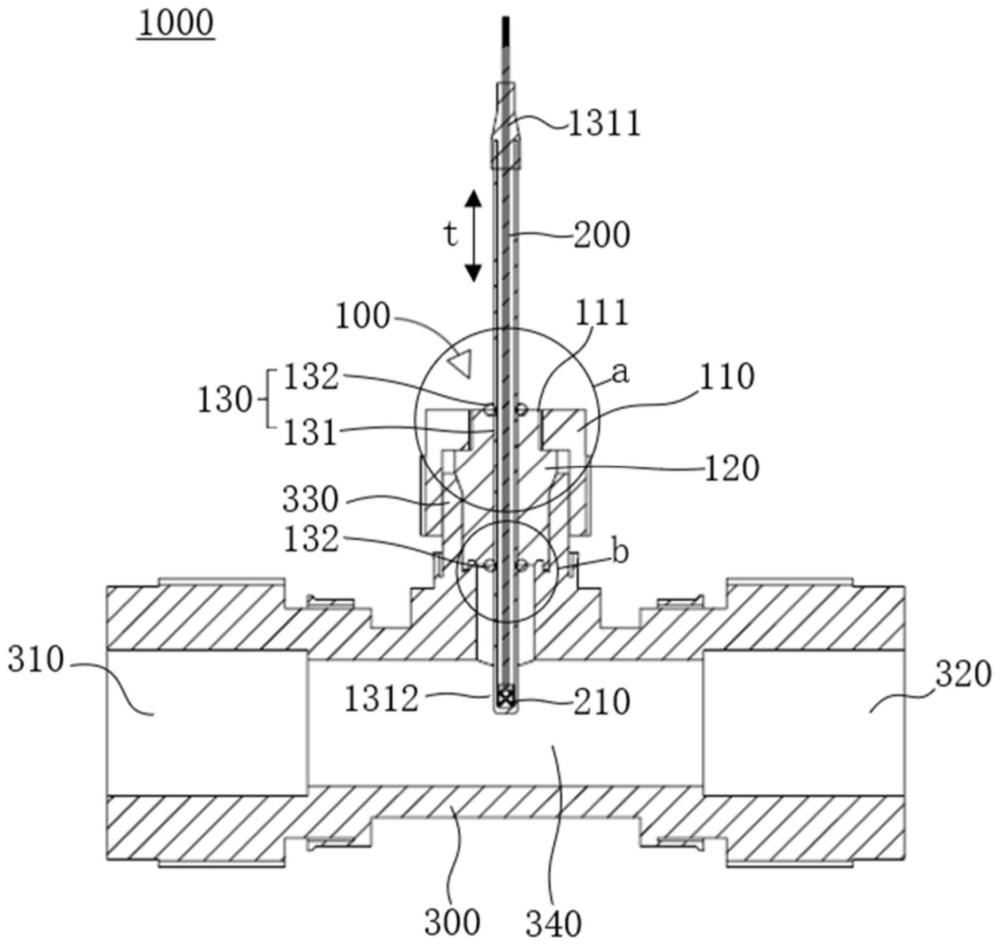

2、為了實現上述目的，本申請?zhí)峁┝艘环N傳感器固定結構，用于將傳感器固定于腔體的接口處，并使所述傳感器的檢測端位于所述腔體內，以檢測所述腔體內的流體參數，包括：緊固件，可拆卸地裝設于所述接口處；固定件，所述固定件設置有沿長度方向延伸的第一通孔；密封部，用于密封所述檢測端，以及密封所述傳感器與所述第一通孔之間的間隙；其中，在裝配所述傳感器固定結構時，所述固定件和所述緊固件依次裝配于所述接口處，所述傳感器貫穿固定于所述第一通孔內，并使所述檢測端位于所述腔體內，所述固定件在所述緊固件的預緊力作用下受壓與所述接口和所述緊固件之間形成密封。

3、與現有技術相比，本發明具有以下有益效果：一方面，上述方案通過固定件在緊固件的預緊力作用下與接口和緊固件之間形成密封，增加了固定件與接口和緊固件之間的密封效果；另一方面，上述方案通過密封部密封傳感器與第一通孔之間的間隙，增加了固定件與傳感器之間的密封效果，由此兩方面使傳感器固定結構整體具有較高的密封性。

技術特征：

1.一種傳感器固定結構，用于將傳感器固定于腔體的接口處，并使所述傳感器的檢測端位于所述腔體內，以檢測所述腔體內的流體參數，其特征在于，包括：

2.根據權利要求1所述的傳感器固定結構，其特征在于，

3.根據權利要求2所述的傳感器固定結構，其特征在于，

4.根據權利要求1所述的傳感器固定結構，其特征在于，

5.根據權利要求4所述的傳感器固定結構，其特征在于，

6.根據權利要求4所述的傳感器固定結構，其特征在于，

7.根據權利要求4所述的傳感器固定結構，其特征在于，

8.根據權利要求7所述的傳感器固定結構，其特征在于，

9.根據權利要求1所述的傳感器固定結構，其特征在于，

10.根據權利要求9所述的傳感器固定結構，其特征在于，

技術總結
本發明公開了一種傳感器固定結構。該傳感器固定結構用于將傳感器固定于腔體的接口處，并使傳感器的檢測端位于腔體內，以檢測腔體內的流體參數，包括：緊固件，可拆卸地裝設于接口處；固定件，固定件設置有沿長度方向延伸的第一通孔；密封部，用于密封檢測端，以及密封傳感器與第一通孔之間的間隙；其中，在裝配傳感器固定結構時，固定件和緊固件依次裝配于接口處，傳感器貫穿固定于第一通孔內，并使檢測端位于腔體內，固定件在緊固件的預緊力作用下受壓與接口和緊固件之間形成密封。本申請通過上述結構，使傳感器固定結構具有較高的密封性。

技術研發人員：秦真江,盧楊
受保護的技術使用者：盛美半導體設備(上海)股份有限公司
技術研發日：
技術公布日：2025/4/24
