本發明涉及有機液儲氫，具體為一種有機液儲氫罐裝配殼體結構。

背景技術：

1、有機液態儲氫是一種新型的儲氫技術，其原理是利用某些烯烴、炔烴或芳香烴等不飽和液體有機物和氫氣的可逆反應來實現氫的儲存和釋放。這種技術具有高安全性、高穩定性、高儲氫密度以及常溫常壓下可運輸等優點。

2、有機液氫儲罐是一種專門用于儲存有機液氫的容器。其結構由罐體殼體、接口、壓力表、安全裝置等組成。其殼體通常采用一體化鑄造結構。雖然結構強度有保證，但是也具有以下缺陷：

3、靈活性不強，不便根據實際需求進行定制；經濟性不好，部件損壞時需要整體廢棄換新；不易于施工，與其他組件組裝時施工不夠簡單方便。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本發明提供了一種有機液儲氫罐裝配殼體結構，裝配式儲氫罐的各部件在工廠內完成預制和組裝，現場安裝工作量小，易于施工，可以大大縮短安裝周期。裝配式儲氫罐采用先進的密封技術和高強度材料，能夠保證氫氣的密封性和安全性。本儲氫罐裝配殼體結構的靈活性強、經濟性好、環保可持續、可靠性高，有效解決了上述背景技術中存在的問題。

3、(二)技術方案

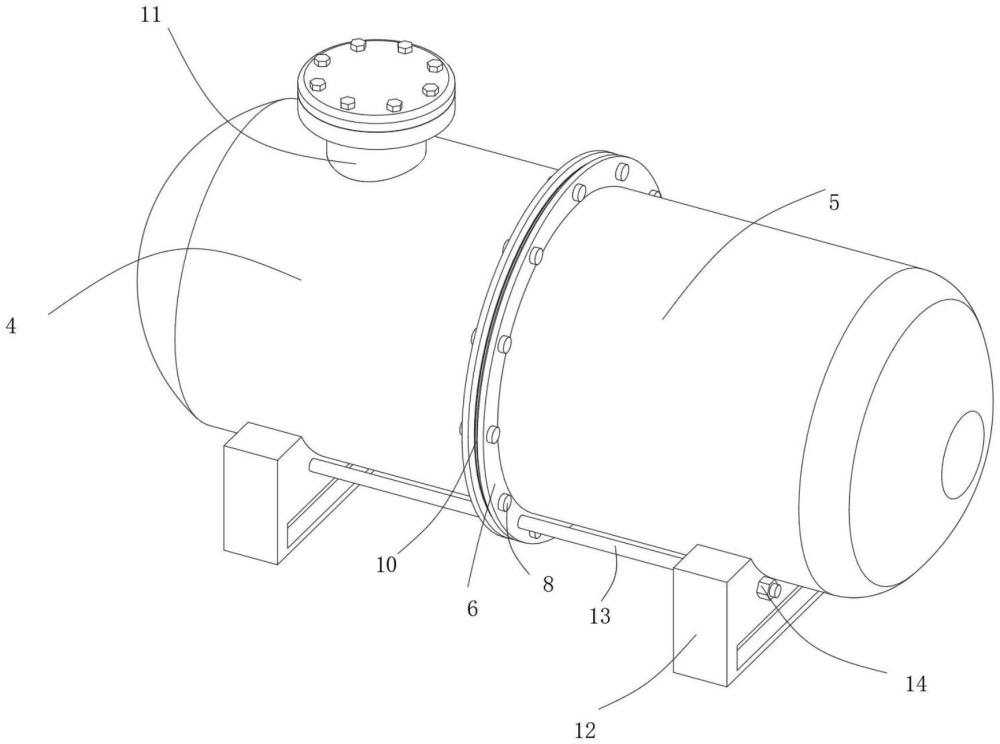

4、為實現上述目的，本發明提供如下技術方案：一種有機液儲氫罐裝配殼體結構，包括內罐，所述內罐的外表面固定連接有內撐，所述內撐呈環形；

5、所述內撐的外表面固定連接有外罐，所述外罐由第一罐殼和第二罐殼兩部分組成，所述第一罐殼和第二罐殼的內側固定連接有靠板，所述靠板的一側抵接內撐；

6、所述第一罐殼和第二罐殼的端口固定連接有法蘭，所述法蘭上開設有一圈定位孔；

7、所述第一罐殼和第二罐殼的法蘭之間通過鉚釘進行連接，所述法蘭的貼合面上開設有密封槽，所述密封槽中和法蘭之間填充有密封層；

8、所述第一罐殼的頂部固定連接有接口，所述接口與內罐相連通；

9、所述第一罐殼和第二罐殼的底部固定連接有撐座，所述撐座上插接有定位桿，所述定位桿橫向設置，所述定位桿的端部與法蘭的表面螺紋連接，所述定位桿的端部螺紋連接有緊固螺母。

10、優選的，所述內罐的材質為鋁合金，所述內罐與內撐之間粘接。

11、本裝置專用于有機液儲氫，其核心特點是：裝配式、裝配式儲氫罐的各部件在工廠內完成預制和組裝，現場安裝工作量小，易于施工，可以大大縮短安裝周期。裝配式儲氫罐采用先進的密封技術和高強度材料，能夠保證氫氣的密封性和安全性。

12、靈活性強：裝配式儲氫罐可以根據實際需求進行定制，尺寸和容量可以根據需要進行調整，滿足不同用戶的需求。

13、經濟性好：裝配式儲氫罐的制造成本較低，同時由于其高效節能的特性，在使用過程中可以降低運行成本，提高經濟效益。

14、環保可持續：裝配式儲氫罐可以重復使用，并且可以輕松地與未來的氫能生態系統兼容，有助于推動能源的可持續發展。

15、高可靠性：裝配式儲氫罐具有較高的可靠性和耐久性，可以在不同的環境和條件下穩定運行。

16、優選的，所述外罐與內撐之間粘接，所述外罐與內罐之間的空間抽真空。

17、采用上述技術方案：本儲氫罐的構件分為：內罐、通過法蘭連接的外罐、內撐、撐座、定位桿五個大構件，其中，內罐、通過法蘭連接的外罐、內撐、撐座、定位桿均為預制，然后在現場進行拼接安裝，其中，內罐與內撐之間粘接，內撐與外罐之間粘接，撐座與外罐之間焊接，外罐之間通過法蘭和鉚釘進行連接，定位桿又將撐座與法蘭進行連接，提高結構整體性和整體強度。

18、優選的，所述內撐為實心的聚苯乙烯結構，所述外罐的材質為碳鋼或不銹鋼。

19、優選的，所述外罐與法蘭一體焊接，所述法蘭貼合面的邊緣處做倒角設計。

20、優選的，所述密封槽呈環形結構，所述密封層的材質為柔性石墨層。

21、采用上述技術方案：柔性石墨是一種由碳元素組成的材料，具有優良的耐高溫、耐腐蝕和自潤滑性能。它可以在金屬法蘭之間形成有效的密封，常用于高溫高壓的密封場合。

22、優選的，所述接口與第一罐殼焊接，所述撐座與第一罐殼和第二罐殼焊接，所述撐座頂面有與第一罐殼、第二罐殼相適配的弧形面。

23、優選的，所述定位桿貫穿撐座，所述緊固螺母擰緊在撐座的表面。

24、(三)有益效果

25、與現有技術相比，本發明提供了一種有機液儲氫罐裝配殼體結構，具備以下有益效果：

26、該有機液儲氫罐裝配殼體結構，包括內罐、通過法蘭連接的外罐、內撐、撐座、定位桿五個大構件，其中，內罐、通過法蘭連接的外罐、內撐、撐座、定位桿均為預制，然后在現場進行拼接安裝，其核心特點是：裝配式，裝配式儲氫罐的各部件在工廠內完成預制和組裝，現場安裝工作量小，易于施工，可以大大縮短安裝周期。裝配式儲氫罐采用先進的密封技術和高強度材料，能夠保證氫氣的密封性和安全性，并且該有機液儲氫罐裝配殼體結構靈活性強，裝配式儲氫罐可以根據實際需求進行定制，尺寸和容量可以根據需要進行調整，滿足不同用戶的需求。

技術特征：

1.一種有機液儲氫罐裝配殼體結構，其特征在于，包括內罐，所述內罐的外表面固定連接有內撐，所述內撐呈環形；

2.根據權利要求1所述的一種有機液儲氫罐裝配殼體結構，其特征在于：所述內罐的材質為鋁合金，所述內罐與內撐之間粘接。

3.根據權利要求1所述的一種有機液儲氫罐裝配殼體結構，其特征在于：所述外罐與內撐之間粘接，所述外罐與內罐之間的空間抽真空。

4.根據權利要求1所述的一種有機液儲氫罐裝配殼體結構，其特征在于：所述內撐為實心的聚苯乙烯結構，所述外罐的材質為碳鋼或不銹鋼。

5.根據權利要求1所述的一種有機液儲氫罐裝配殼體結構，其特征在于：所述外罐與法蘭一體焊接，所述法蘭貼合面的邊緣處做倒角設計。

6.根據權利要求1所述的一種有機液儲氫罐裝配殼體結構，其特征在于：所述密封槽呈環形結構，所述密封層的材質為柔性石墨層。

7.根據權利要求1所述的一種有機液儲氫罐裝配殼體結構，其特征在于：所述接口與第一罐殼焊接，所述撐座與第一罐殼和第二罐殼焊接，所述撐座頂面有與第一罐殼、第二罐殼相適配的弧形面。

8.根據權利要求1所述的一種有機液儲氫罐裝配殼體結構，其特征在于：所述定位桿貫穿撐座，所述緊固螺母擰緊在撐座的表面。

技術總結
本發明公開了一種有機液儲氫罐裝配殼體結構，包括內罐，所述內罐的外表面固定連接有內撐，所述內撐呈環形，所述內撐的外表面固定連接有外罐，所述外罐由第一罐殼和第二罐殼兩部分組成。本發明的優點在于：裝配式，裝配式儲氫罐的各部件在工廠內完成預制和組裝，現場安裝工作量小，易于施工，可以大大縮短安裝周期。裝配式儲氫罐采用先進的密封技術和高強度材料，能夠保證氫氣的密封性和安全性。靈活性強：裝配式儲氫罐可以根據實際需求進行定制，尺寸和容量可以根據需要進行調整，滿足不同用戶的需求。經濟性好：裝配式儲氫罐的制造成本較低，同時由于其高效節能的特性，在使用過程中可以降低運行成本，提高經濟效益。

技術研發人員：金源鴻,成波
受保護的技術使用者：蘇州清大氫能源科技有限公司
技術研發日：
技術公布日：2025/3/20
